土木工程类软件CIVIL3D软件计算过程及案例分析！
随着笔记本软件的迅速普及，土石方工程量软件估算已成为主流。 AutoDESK公司开发的业内较为知名的土木工程软件CIVIL3D首先对两款软件在同一案例的土石方估算方面进行了比较，供同行参考。
1.操作系统及软件版本
我自己的电脑笔记本，系统是Win1064位飞时达土方计算软件教程，土方估算软件是：飞士达土方估算软件FastTFTV16官方正版版，Civil3D版本是2020英文版。

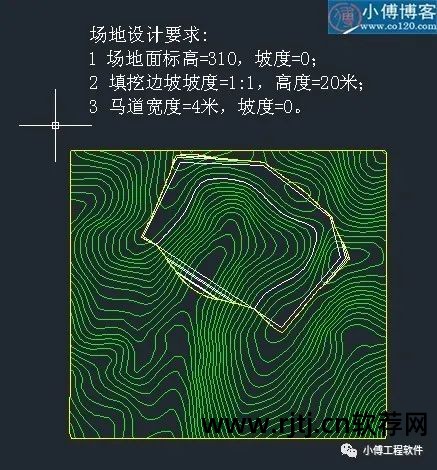

原始图像是从 Google Earth 下载的只有等高线的地形图。
2、飞士达土方软件V16估算流程
1、转换原始数据，将地图上的等高线转换成软件可以识别的等高线，选择离散等高线，设置默认；
2. 选择场地边缘作为估计边界

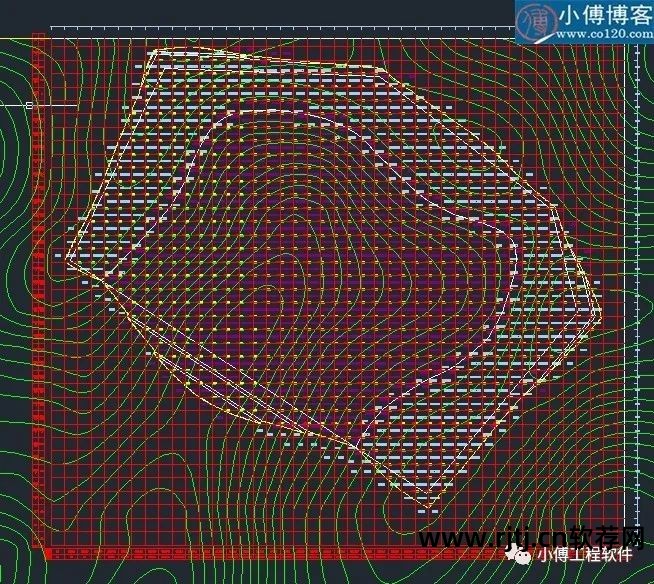

3、绘制一个距离为10*10米的方格，并将地形数据提取到方格中；

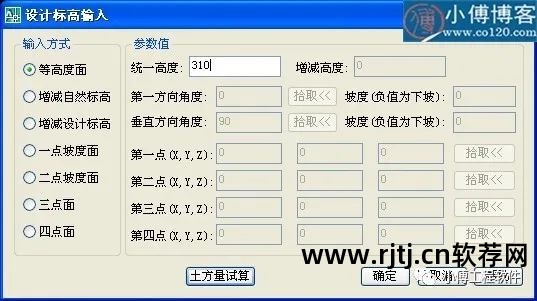

4、输入设计标高310米，如图
用于手动估计网格设计高程的程序

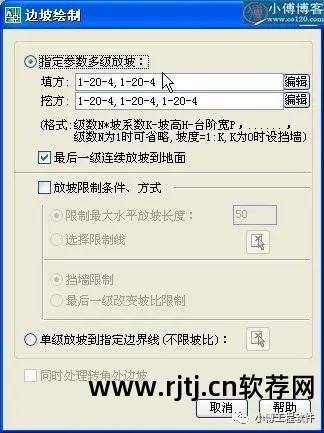

5、绘制坝体：坝体设计如图所示：
6. 绘制拐角横向坡度。 完成后点击估算土石方量，程序将手动完成土石方量的估算；

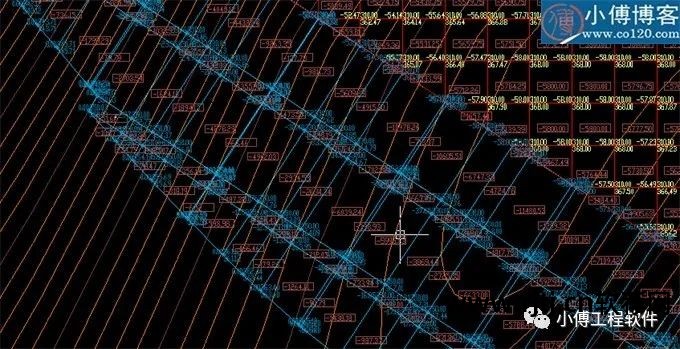

绘制部分细节

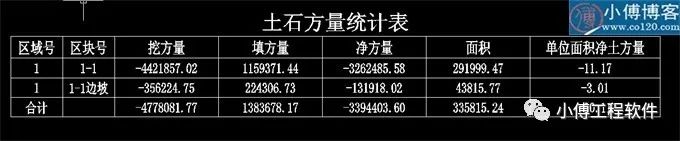

土方规模：

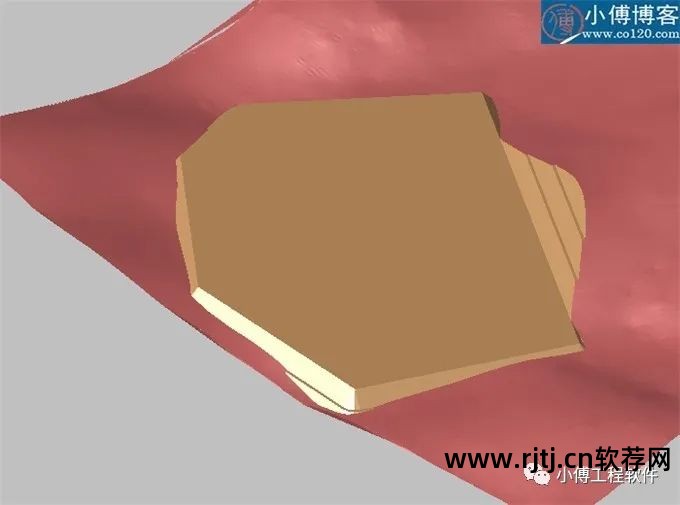

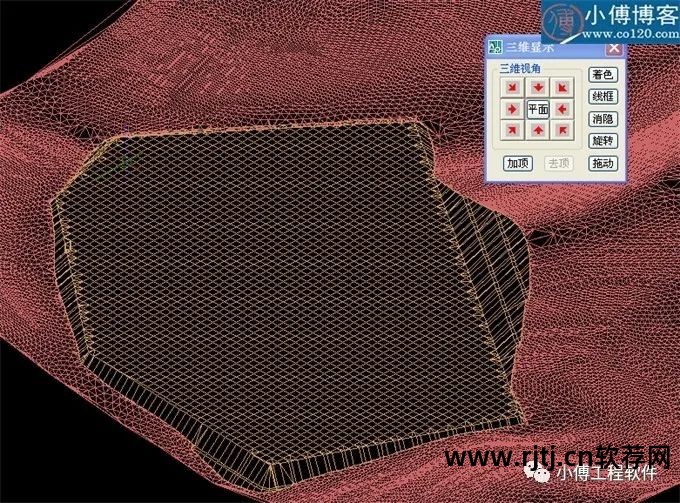

7、飞士达还可以产生三维治疗效果，如图：
3.Civil3D2020估算流程
1、根据地形等高线生成原始曲面；
2、绘制场地边缘，完善设计面；
3、利用特征线勾勒坝体轮廓，生成坝体曲面，通过分析曲面之间的最小阶数生成临时回填面与原曲面的相交线，删除临时回填面，切割单元根据边界线产生新的泥岩表面；
4、同样步骤生成路基面；

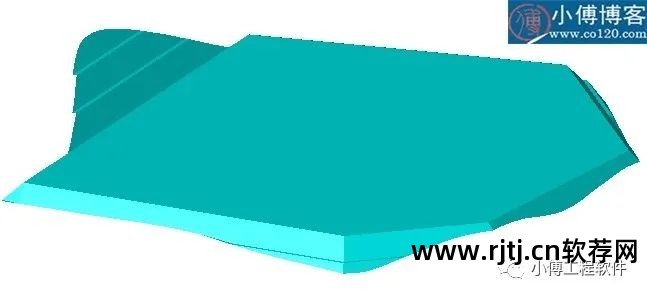

5. 创建一个新的设计曲面，将弯曲的坝体曲面和填方曲面粘贴到设计曲面上。 效果如图：
设计面
6、土石方体积计算：

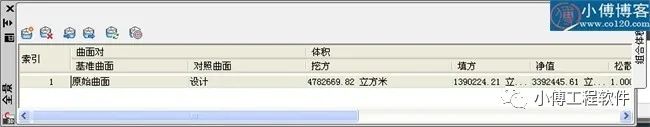

分析---体积命令，新建体积条目，选择基面作为原始面，选择控制面作为设计面
如上图所示，软件手动估算土石方填充量。

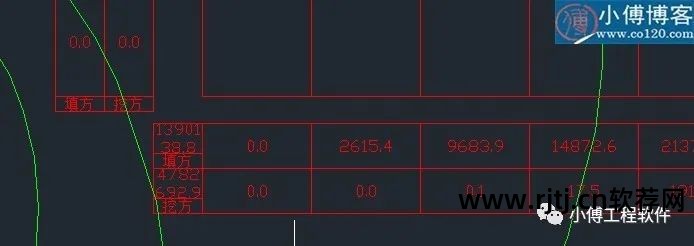

7. 在另一台笔记本电脑上使用英文包生成土方图。 网格距离为20*20米。 详情见右图：

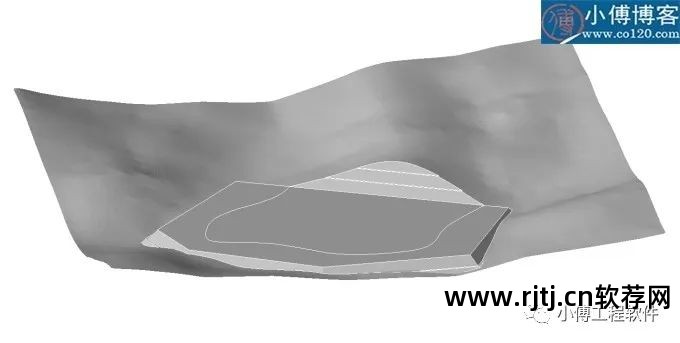

8.最终曲面合并，效果如图：

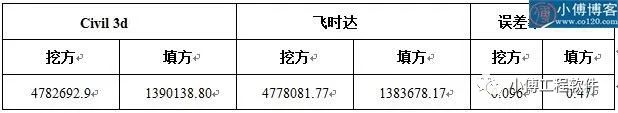

4.两种估计方法的偏差比较
从结果可以看出，飞士达土方工程软件V16功能非常强大飞时达土方计算软件教程，土方估算准确。 测试估计 可以使用两种算法来测试估计的准确性。
