简介：如果您是一个脾气暴躁的电子狂热分子，那么快速PCB制造是一项可以让您使硬件开发像软件开发一样简单的技术。 抓住它，你就能事半功倍，消除你躁动的野心。

关键词：PCB、快速制版、热转移印刷

01 提出问题

最近有朋友问：如何快速制作PCB板？

▲通过快速制版测试MM3232FF32773277 02 快速制版 1.快速制版简介

其实快速制作图案的方法有很多种，比如以下几种：

1、机械雕刻

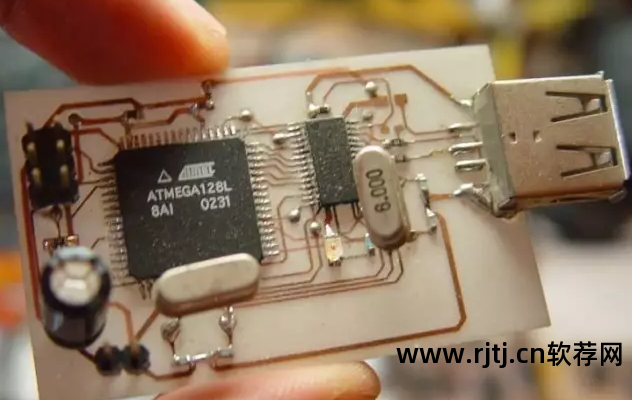

这些方法使用数学雕刻将 PCB 板上的引线和过孔与不必要的铜分离。 其实如果没有那么贵的专业设备，也可以自己用美工刀来画，对于一些特别简单的电路还是可以的。

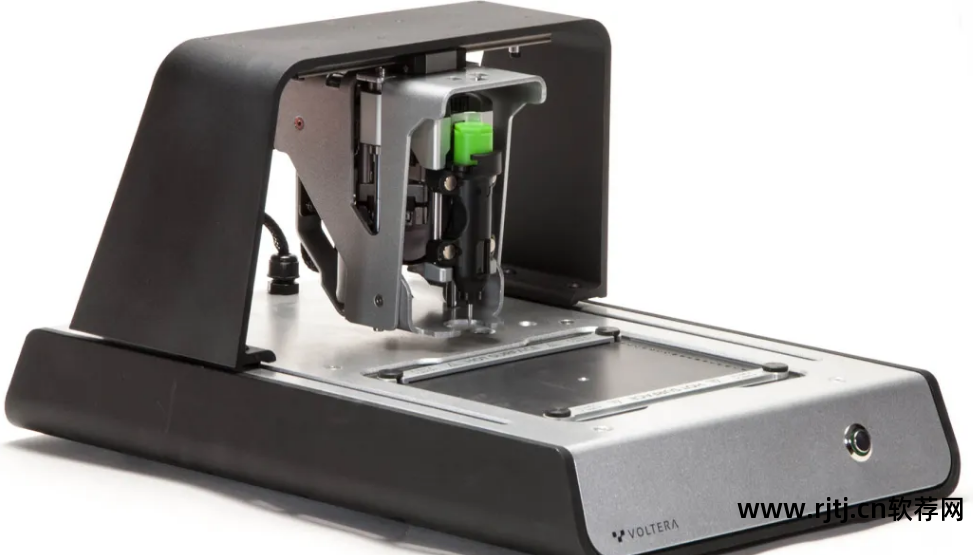

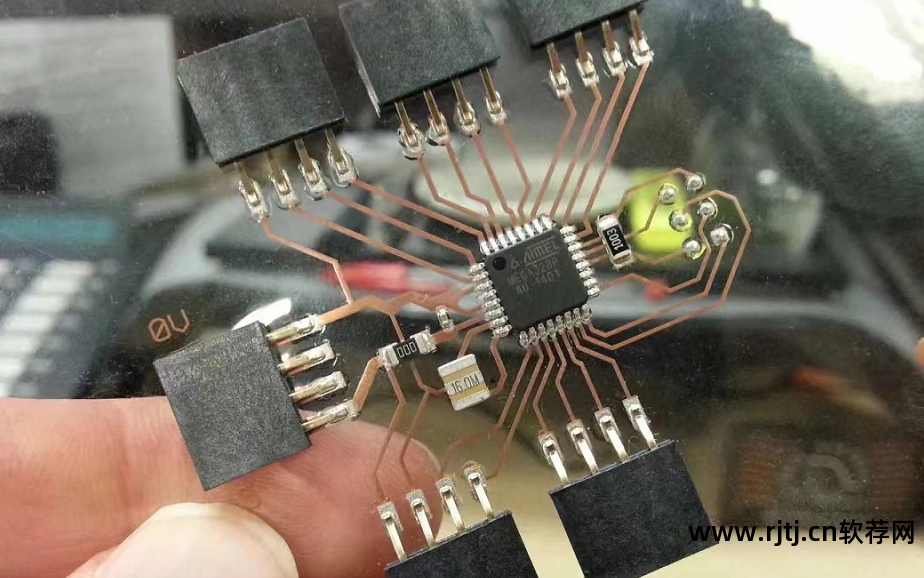

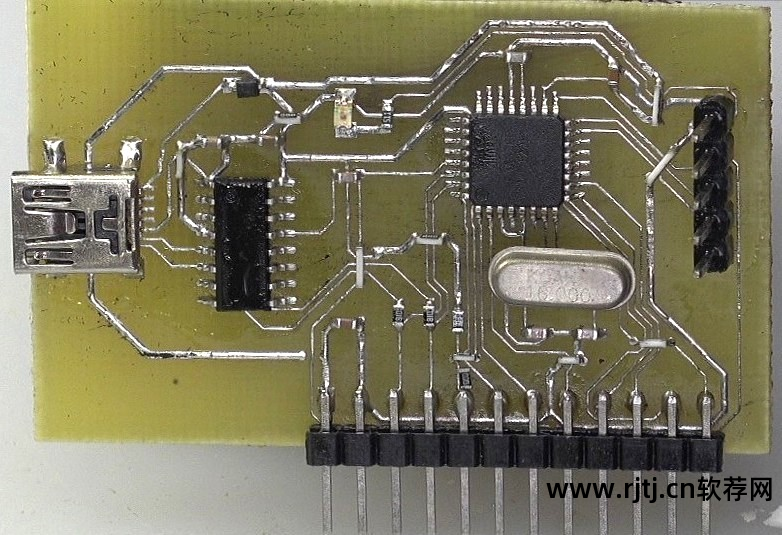

▲精致雕刻机快速制版

在特殊情况下，还可以采用高功率激光器对PCB的铜层进行雕刻，适用于一些特殊基板的电路板，如陶瓷基板PCB、铝基板PCB等。

2、化学腐蚀

这类方法所采用的原理与传统的PCB生产工艺类似。 在PCB的覆铜表面上，覆盖螺丝孔和引线，然后通过物理蚀刻去除剩余的铜，从而产生可用的PCB。

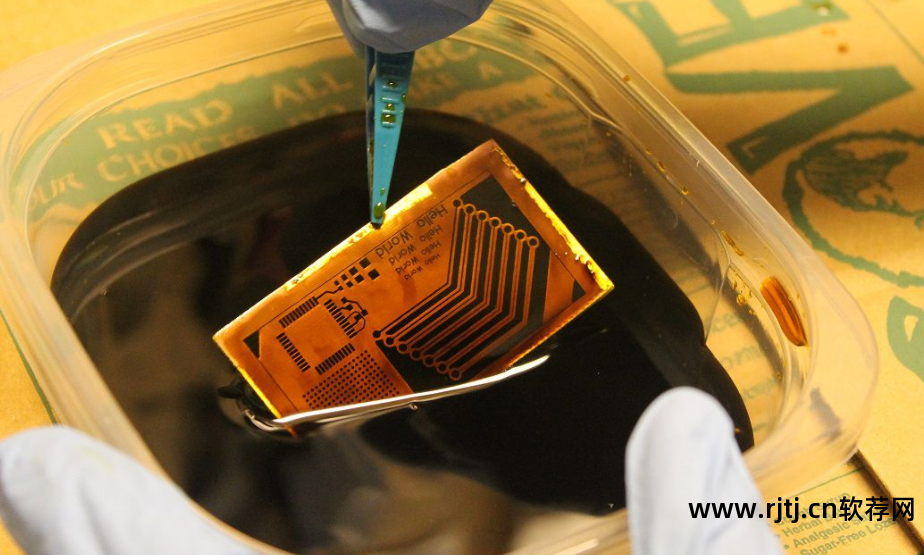

▲ 苯酚对电路板的腐蚀

在：

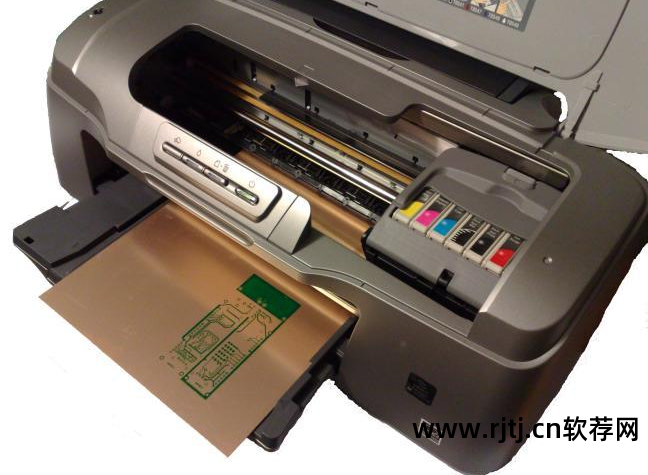

▲EpsonR800改装喷墨复印机将电路图复印在PCB上

另外，绘制电路图时，还可以利用步进电机推动油笔，完成电路板上的电路绘制。

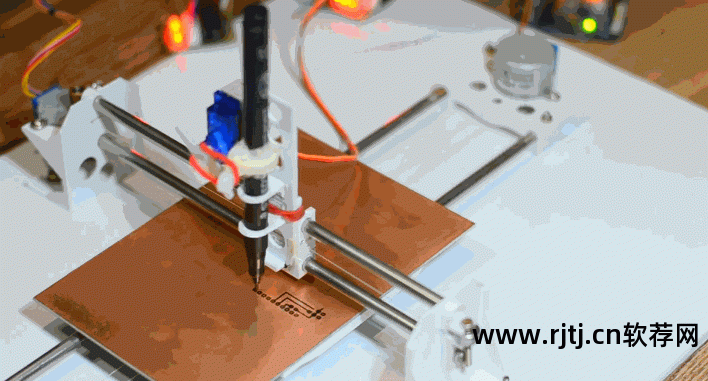

▲ 使用步进电机在电路板上画出电路图 3. 粘贴电路

对于一些引线比较简单、电压比较高的电路，可以用铜带胶粘贴。

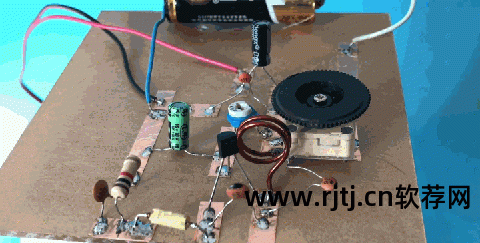

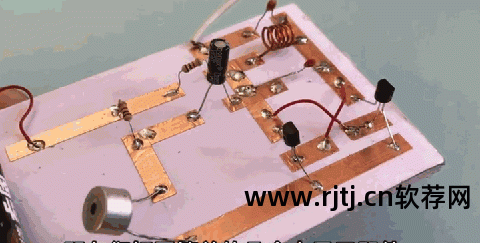

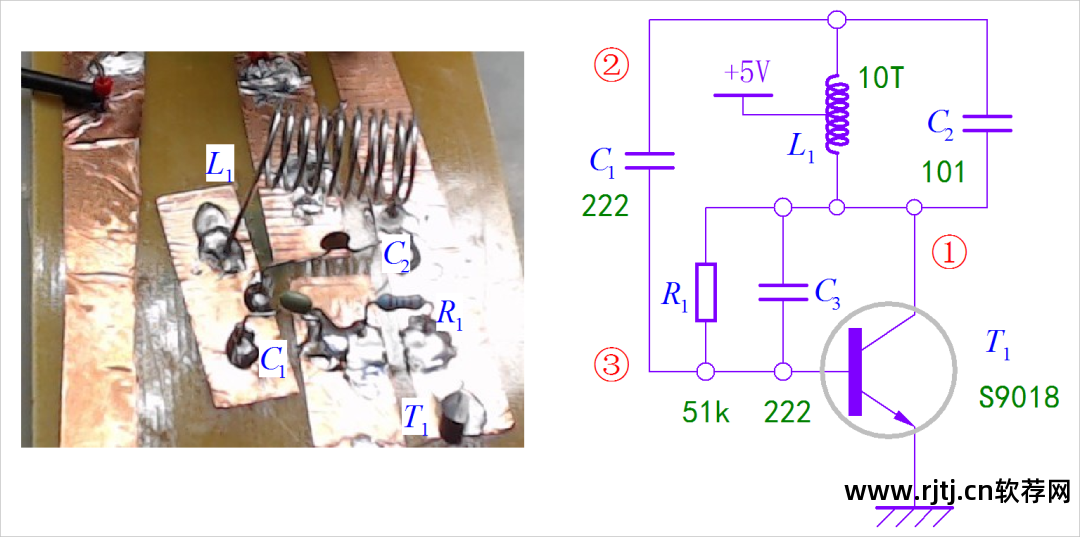

▲用铜带粘贴生成的测试电路

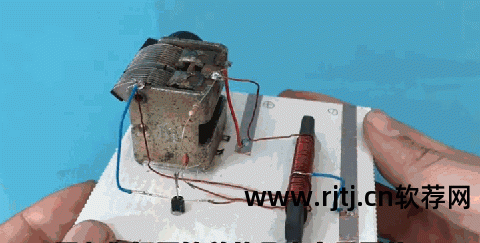

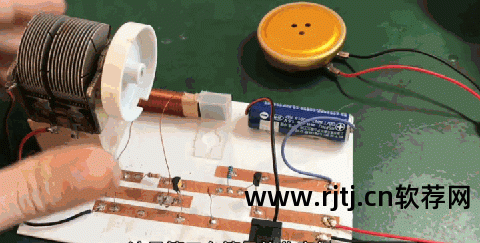

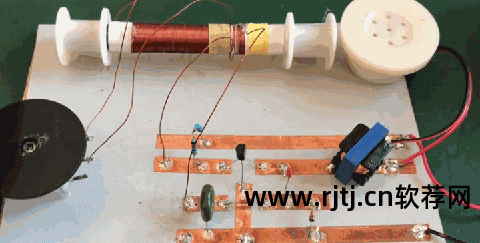

以下是香蕉视频中爱机电[2]贴铜带制作的一些实验演示电路：

4. 导电油墨

这是在墨水中添加一些纳米银颗粒，使墨水快速干燥并导电，从而形成导电金属膜。 在此基础上，即可生成所需的电路。

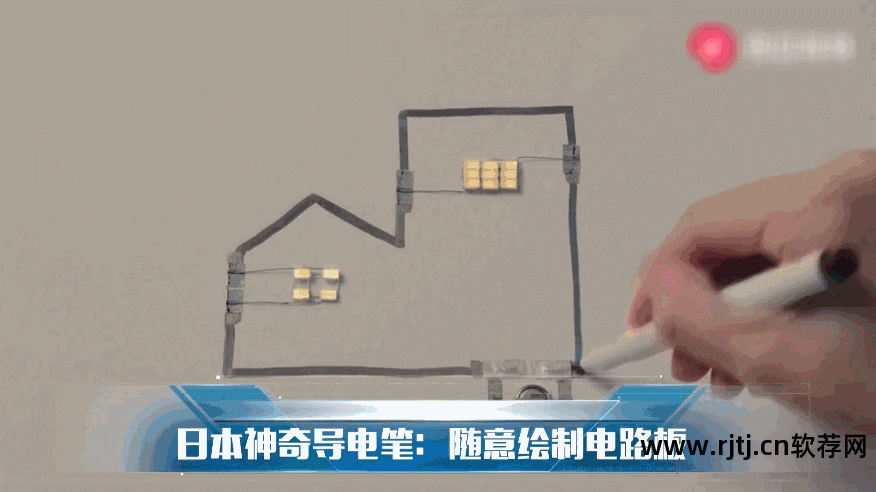

▲导电油墨

这些方法制作的电路的优点是可以在任何物体的表面制作所需要的电路，但是电路的长度比较大，但是电路的电阻比较大，适合制作一些简单的电路。控制信号电路。

▲ 导电墨水生成的电路5、空中楼阁

实现电路的最高境界，即无电路板的电路。 事实上，在最初的电路制​​造中，由于电子元件比较大，电路采用引线直接点焊在元件的引脚之间。 今天的组件相对较小。 在特殊情况下，去掉电路板可以大大减小电路的体积。

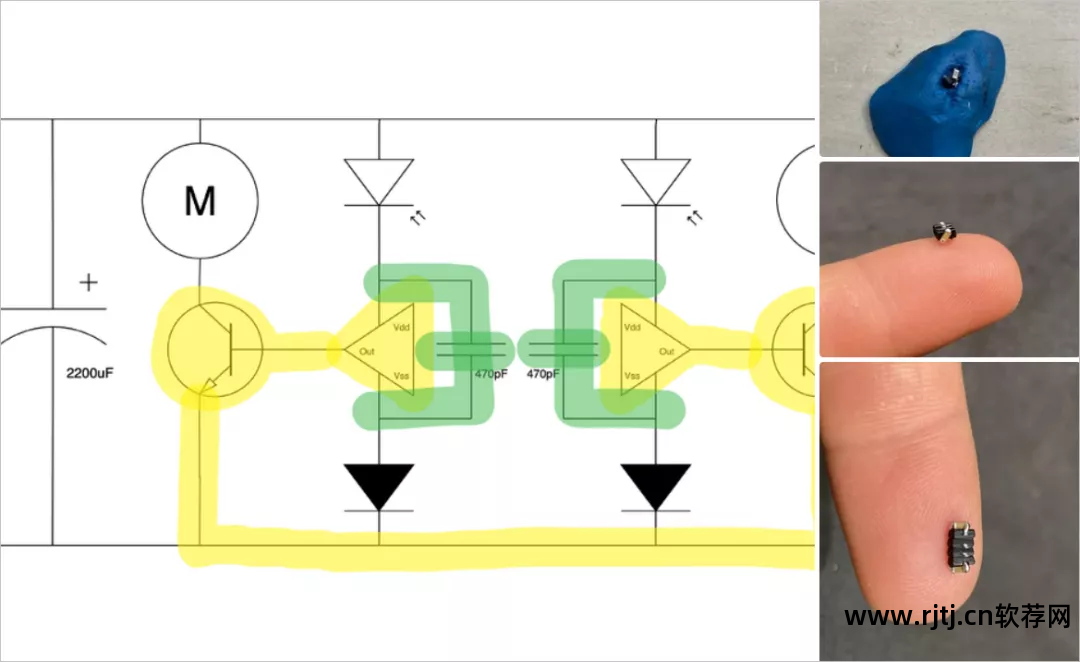

右图是用橡皮泥点焊八个表面贴装元件制作的双电机驱动电路。

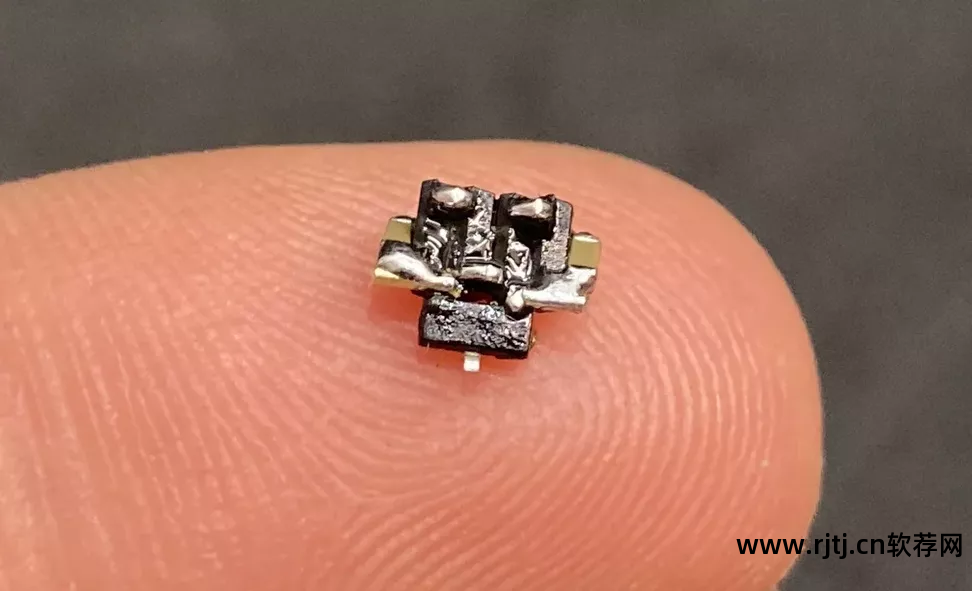

▲ 表面贴装元件的直接点焊产生微型双电机驱动电路

▲无电路板的电路

下面的电路看似没有电路，但实际上是带有电路板的玻璃基板电路。

▲玻璃基板的电路 2.我最喜欢的快速制版 1.你为什么喜欢热转印？

在我的工作中，我最喜欢的快速制版方​​式仍然是借助热转印技术。 除了生产速度非常快之外，基本上可以在一分钟内完成电路板的生产[3]，而且所需的材料也特别实惠。

其中，热转印机的价格也非常实惠控制电路图绘制软件，只需几百元。 至于其他消耗品，都是一应俱全。

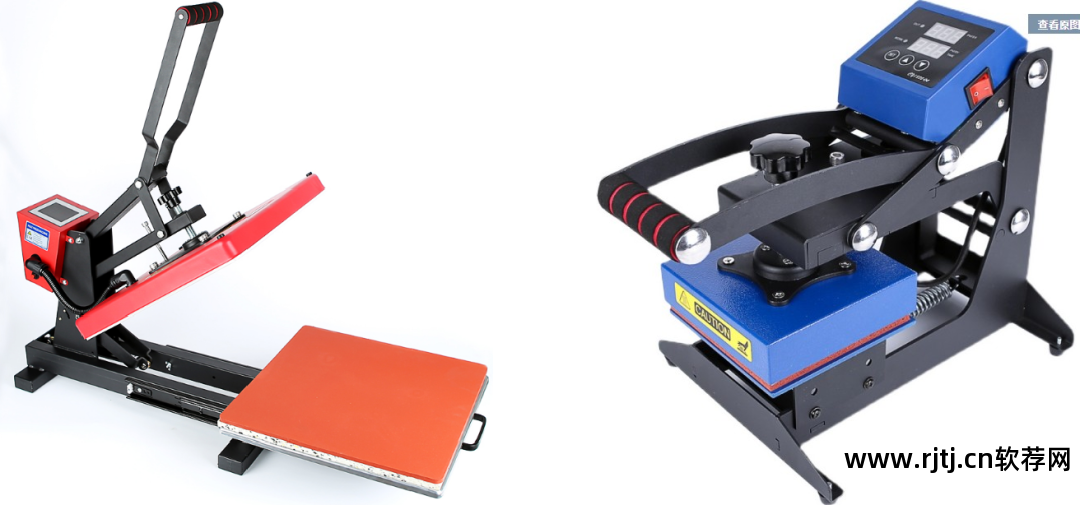

▲热转印机

正是这些技术的快速性满足了不耐烦的工程师的需求。 具体制作方法请参见文末“阅读原文”。

▲ 一分钟热转印制版技巧二、快速制版的小秘密

为了节省时间并获得高精度的电路板，有一个小秘密，往往被大多数制作PCB的人所忽视控制电路图绘制软件，那就是使用覆铜层较薄的PCB来生产电路板。 。

电路板减重中——热转印制版中PCB采用减铜后的疗效[5]比较了PCB采用不同镀铜长度制作电路板的疗效。 可见减铜后的薄型PCB可实现线宽4mil的电路制作。 这已经达到了普通PCB生产工艺的标准。

▲一分钟制版得到的电路

事实上，要达到双面板的疗效，灵活运用0Ω[6]内阻是经验与灵感结合的一种方式。

※总结※

如果您是一个脾气急躁的电子狂热分子，那么这种快速的 PCB 制造技术可以让您的硬件开发变得像软件开发一样简单。 抓住它，就能事半功倍，抹去你躁动的野心。
