摘要：介绍星湖101广场远程预付费能源管理系统，利用智能远程预付费电度表采集各商户实时用电量和剩余电量，并通过智能远程预付费电度表进行远程分行程控制。计时表实现预售后用电。 系统采用总线通讯传输至后台，通过Acrel-3200远程预付费用电管理系统实现对各商户用电情况的收费、监控和管理。

关键词：星湖101广场； 远程预付费电表； DTSY1352-NK； 远程预付费电源管理系统； Acrel-3200。

概述

本项目为星湖101广场项目设计一套智能用电计量管理系统。 本系统的主要目的是根据商户用电性质，实现对商户用电的智能化管理。 本项目用电量采用一户一预付费表模式集中管理。 通讯管理机通过RS485总线采集所有终端电能计量仪表的数据。 系统管理软件对数据进行存储和处理，生成物业管理方所需的图形、文本等文档，实现整个项目商户用电的智能化管理。

系统解决方案

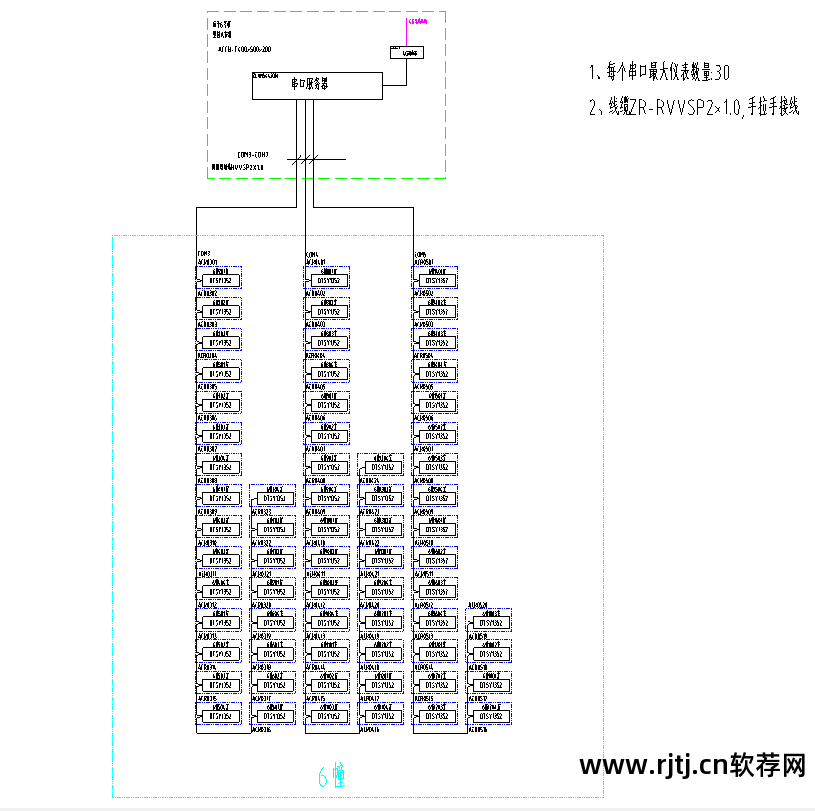

Acrel-3200远程预付费用电管理系统是根据星湖101广场项目的实际情况而设计的。 一期预付费水表商用部分共有DTSY1352 123块； 二期6#、7#、8#楼共有198块DTSY1352通过RS-485总线采集所有终端电能计量仪表的数据，通讯管理机将数据传输至中央通过4G网络管理电脑。 整体网络结构如右图所示：站控管理层、网络通讯层和现场设备层。

现场设备层主要为：远程预付费电能表均采用RS485通讯插座电能管理系统软件，通过现场MODBUS总线网络进行通讯，实现现场数据采集。

网络通讯层主要是：通讯管理机，其主要功能是将现场分散的采集设备进行采集，同时传输到站控层，完成现场层与站控层之间的数据交互。站控层。

站控管理：配备高性能工业服务器、显示器、UPS电源、打印机等设备。 监控系统安装在服务器上，集中采集并显示现场设备的运行状态，并以人机交互的方式展示给用户。

安科瑞可以提供的产品

①预付费电表DTSY1352-NK

1）一户一桌

DTSY1352-NK为内控预付费仪表，80A以内直连，80A以上可配带分励脱扣功能的二次控制断路器。

2）一桌多户

ADF300系列内控多路电表主要适用于小型用电商户、中学生宿舍等，60A以内可直连，超过60A则需要使用DTSY1352-NK预付费电表。 本III型仪表可接36路三相或12路单相，或单相与单相混合模式，但不超过36相，本仪表I型为12路三相或4路单相。

3）预付费电表

预付费表可与第三方阀控表连接，实现客户的预付费用水管理。

② 软件

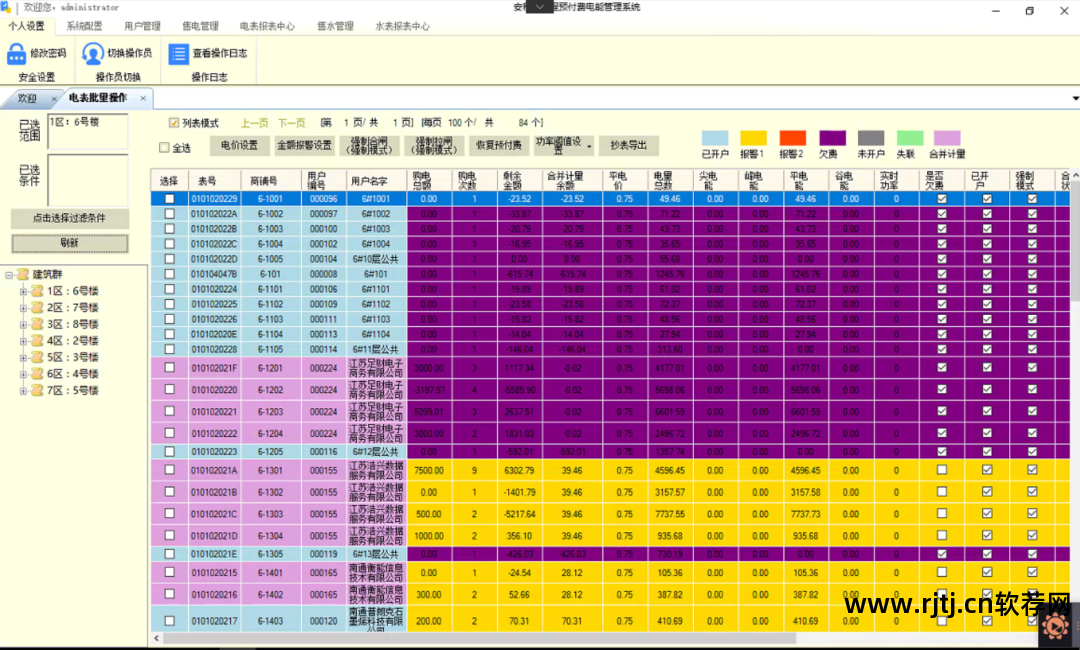

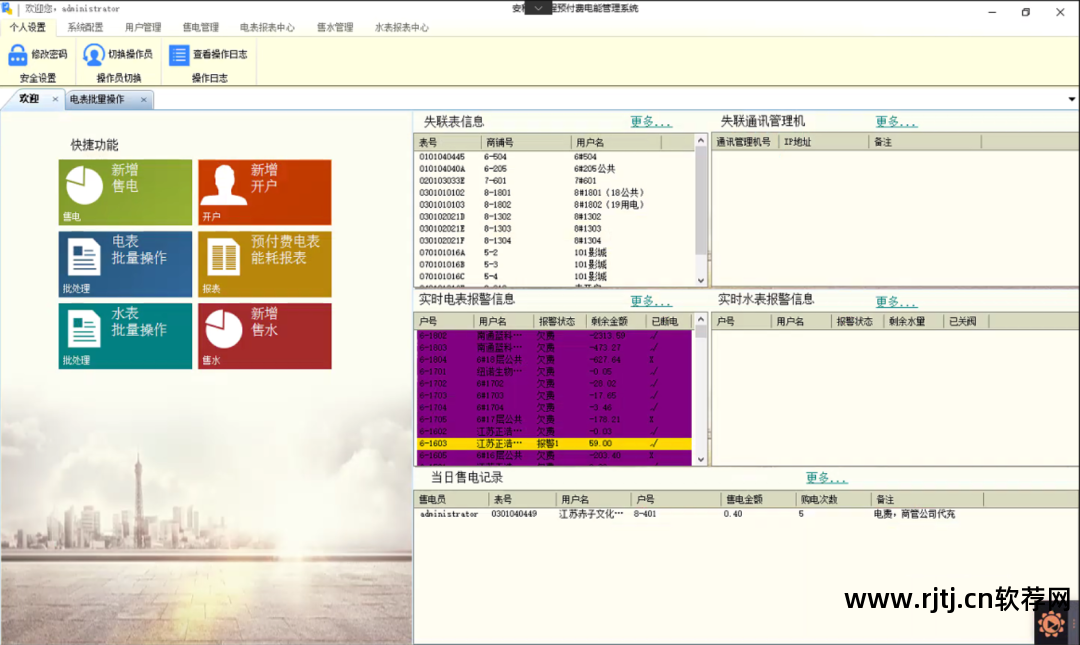

安科瑞预付费软件实时检测商户的用电量、用水量，实时显示商户的费用情况。 系统可以预设报告值。 当剩余电量达到报告值时，可以向商家发送邮件，提示尽快充值。 如果客户未能及时充电，当剩余电量为0时，将通过现场预付费电表手动开通。 具体功能请参见软件介绍。

③维护保养

安科瑞总部位于广州保山，在全省各大城市均配备技术及售后人员。 如有需要，我们可以保证2小时内回复，如有需要，24小时内派人现场处理。

系统功能

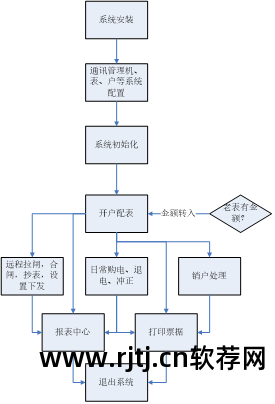

整个系统的软件设计分为集中抄表服务系统、远程预付费用电管理系统和用户查询系统三部分。

集中抄表服务程序长时间运行，不间断地对所有表进行远程抄表； 远程预付费系统包括所有开户、售电、远程控制和报表功能； 用户查询机系统用于店铺查询个人信息、充值、用电量等。此外，还可配置移动终端查询网站，可供店铺用户查询个人信息、充值、远程控制、日常用电量等。移动网站端实时消费。 如果满足条件，用户还可以使用支付宝银联等方式进行远程自助购电。

主要特点如下：

快速配置，即用：将水表和通讯管理机的配置导出到系统中即可使用；

远程集中抄表：无需人工抄表，水表实时状态可精确到3分钟以内；

支持单独计价、多费率、阶梯水价：每个水表可单独设置水价、费率、阶梯水价；

远程售电：集中财务管理，实时分配电量，通过比较保值数值数量避免作弊；

数据安全：网络数据传输采用金融级3DES加密算法，避免数据作弊、盗电；

手机邮件提醒：当金额不足或金额欠费时，有五级预警，可以及时通过邮件通知商家；

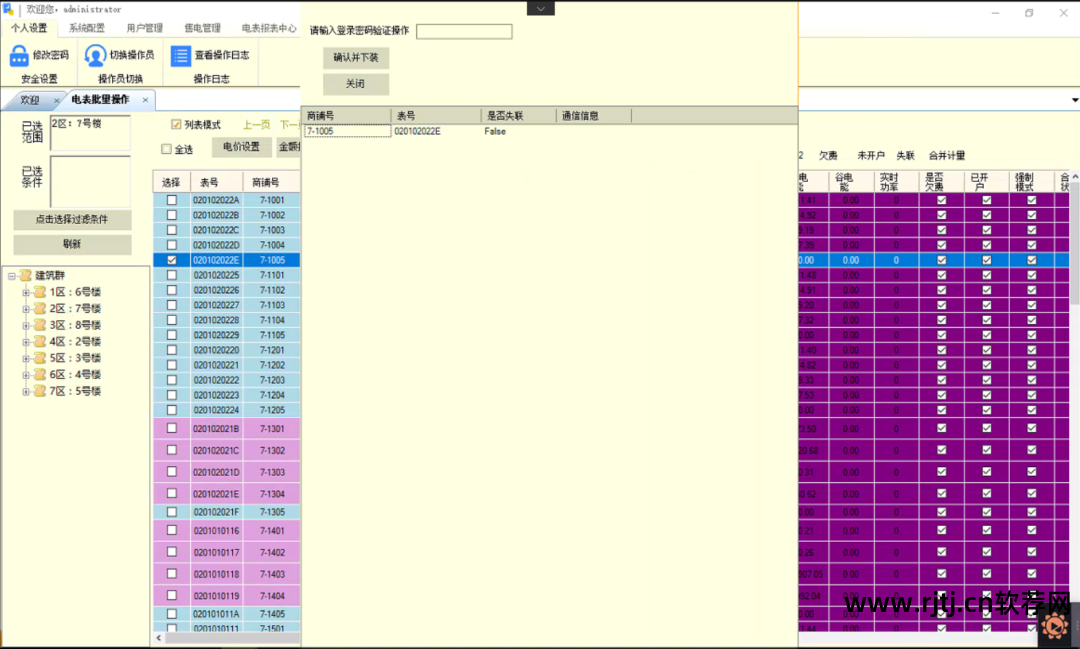

远程控制：可对任何水表进行远程开关或断电保护等一系列远程控制操作，方便管理；

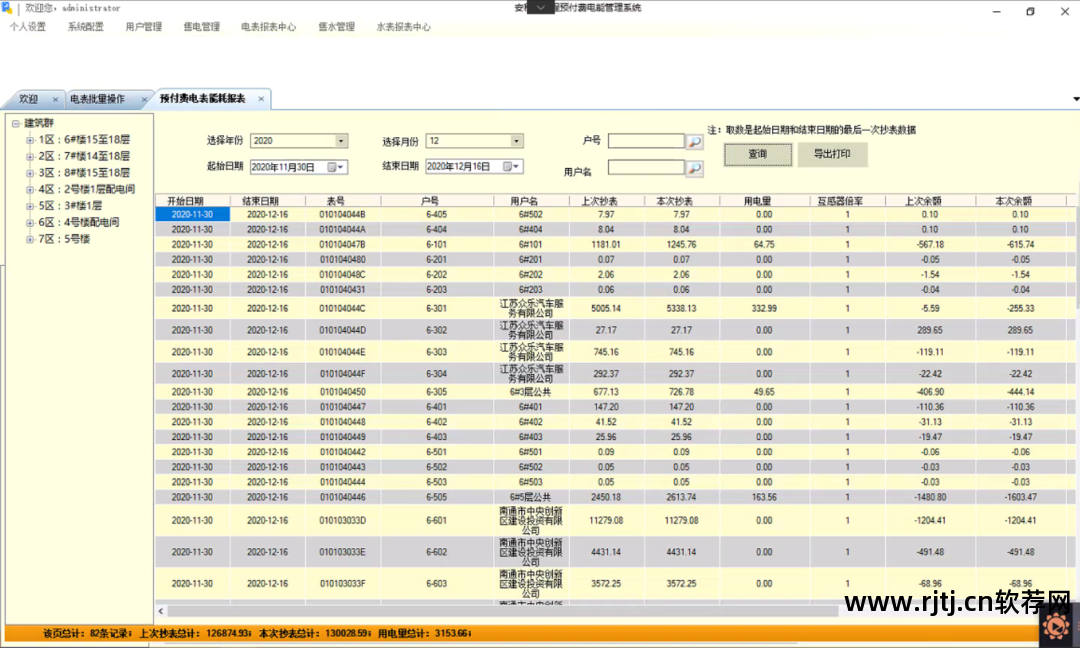

煤耗分析查询：用户和管理员均可查询预付费表或各类联网表每晚的用能状况；

个人手机查询网站：支持手机用户自主购电、查询。

传统的IC卡预付费售电管理系统实现了先缴费后用电的管理模式。 但由于水表数据的读取和采集依赖于购电卡，导致用户的用电数据滞后于发生时间。 对用电情况进行有效的管理、监控和实时控制。

借助远程预付费用电管理系统，无需IC卡，即可实现计算机远程集中抄表、实时监控、远程充电和远程控制，物业部门通过提前完成整个抄表工作。预警信息、邮件通知、手机网站、收费、控制和核查工作，实现高度信息化和手动化，提高管理效率和水平，节省人力物力，同时也提高经济效益，同时还具有安全功能防止信息泄露和窃电。

帮助客户解决问题

垫付资金、收费困难

传统物业先用电，后充电。 安科瑞远程预付费系统可以实现先充电后用电，解决了预付费难的问题。

财务管理

帮助客户进行售水、售电的财务管理，系统支持陌陌、支付宝、银联充值，可在线充值。

结论

在商业用户用电量不断下降、对供电质量要求不断提高的同时，大量水费被追回的案例，加剧了供电企业的经营风险。 为了使供电公司提高水费征收率，避免恶意欠费造成的经济损失，安科瑞提供的Acrel-3200远程预付费解决方案不仅可以预缴水费，实现“先缴费，后用电”根据用户用电性质，在电力供应紧张或响应政府“节能降耗”号召时，可选择性限电。 同时电能管理系统软件，也杜绝了物业管理公司垫付水费的问题，从而减轻了商业运营的资金压力。 此外，还将住户与配电区域隔离，避免了私接、窃电的问题。

安科瑞能效管理
