一、引言
多功能电力仪表可以测量多种电力参数 ， 可对电流、电压、频率、有功/无功功率、功率因数、电能等同时进行测量、显示、变送、通讯以及谐波分析等 。 多功能电力仪表综合了单个电力测量仪表的优势 ， 可以替代传统的电流表、电压表、电能表等 ， 在一定程度上降低了运营成本 ， 也方便了现场施工人员的布线、维护等 。
二、介绍
今天给大家讲的就是安科瑞的这一款电力仪表 ， APM系列网络电力仪表是按IEC标准设计的网络电力仪表 ， 具有全电量测量、电能统计、电能质量分析、录波功能(APM830)、事件记录功能及网络通讯等功能 ， 主要用于电网供电质量的综合监控 。 该系列仪表采用模块化设计 ， 配合功能丰富的外部功能扩展模块可以灵活实现电气回路全电量测量及开关状态监控 ， 双RS485和以太网接口配合可实现RS485站数据送 ， 去数据交换机 。 PROFIBUS-DP接口可以实现高速数据传输及组网功能 。
三、产品型号
APM800全电量型网络电力仪表
APM801高精度型网络电力仪表
【安科瑞三相多功能网络电力仪表APM801/MCE 以太网通讯 精度0.2S】APM810全功能谐波型网络电力仪表
APM830电能质量型网络电力仪表
四、 应用范围
1、进线 ， 母线柜内全部电力监控
2、低压柜内自动化装置及智能化终端系统的监控
3、变电站、建筑或者工厂自动化系统
4、工业企业中配电自动化系统
5、工厂动力系统自动化及负荷控制
6、能源和能效管理系统
7、发电厂电气能源管理系统
8、精度参数要求较高的电力监控系统
五、产品特点
多种工作电源适配:AC/DC85V~265V或者AC/DC115~415V(P2)选配
显示:APM800、801、810段码液晶 ， APM830点阵液晶可中文显示;
可配置多种通讯方式 ， 包括Profibus-DP和以太网 ， 支持 Modbus-RTU协议 ， DL/T645-2007规约(支持冻结功能)测量参数:复费率电能、仪表内部温度测量(APM830) 。
高精度电量测量:有功电能0.2S级(APM800、APM810 0.5s级) ， 无功电能0.5s级(APM800、APM801、APM810 2级)
具有多方面的电能质量分析
矢量图测量(APM830):电压、电流波形、基波电压、电流。
暂态记录(APM830):可记录800条暂态波形记录支持 TF卡扩展记录 。
支持多种报警类型记录和事件记录 ， 可扩展SD卡记录 。
自带2路开关量输入+2路继电器输出(2D+2D0) ， 并可扩充额外开关量模拟量模块 。

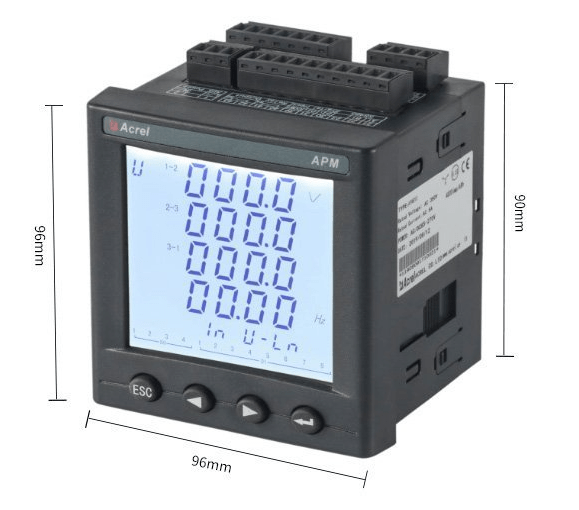

六、产品尺寸



七、技术参数

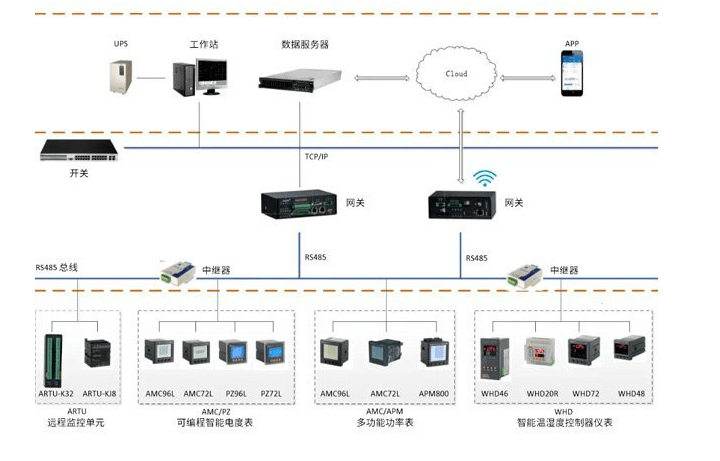

八、产品应用方案图

九、接线方式

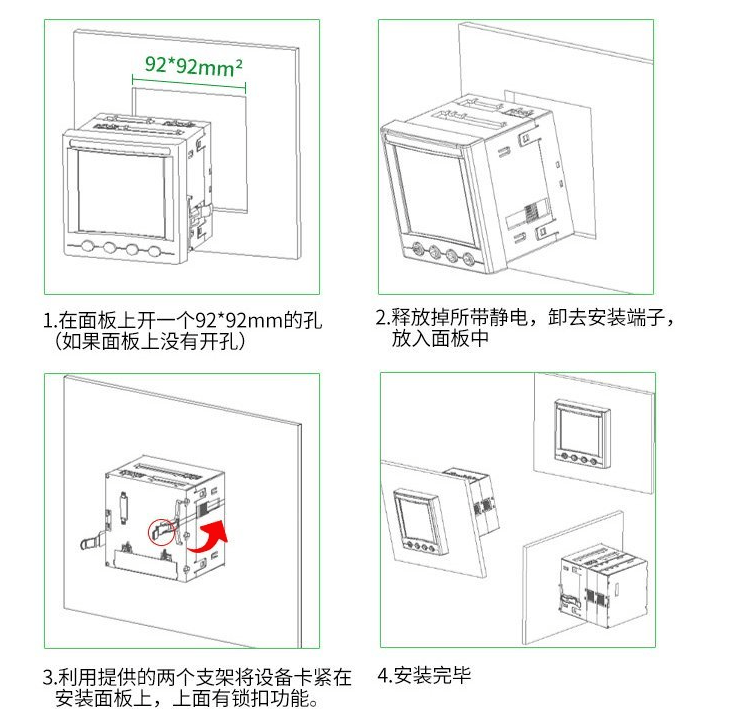

十、安装示意图
