【workbench入门教程 workbench使用教程】1、什么是Ansys Workbench?
–ANSYS Workbench中提供了与ANSYS系统求解器的强大交互功能的方法
这个环境提供了一个独特的CAD及设计过程的集成系统 。
2、Ansys Workbench主要组成模块：
–Mechanical：利用ANSYS的求解器进行结构和热分析 。
–Mechanical APDL：采用传统的ANSYS用户界面对高级机械和多物理场进行分析 。
–Fluid Flow (CFX)：利用CFX进行CFD分析 。
–Fluid Flow (FLUENT)：使用FLUENT进行 CFD分析。
–Geometry (DesignModeler)：创建几何模型（DesignModeler）和CAD几何模型的修改 。
–Engineering Data：定义材料性能 。
–Meshing Application：用于生成CFD和显示动态网格 。
–Design Exploration：优化分析 。
–Finite Element Modeler (FE Modeler)：对NASTRAN 和ABAQUS的网格进行转化以进行ansys分析 。
–Explicit Dynamics：具有非线性动力学特色的模型用于显式动力学模拟 。

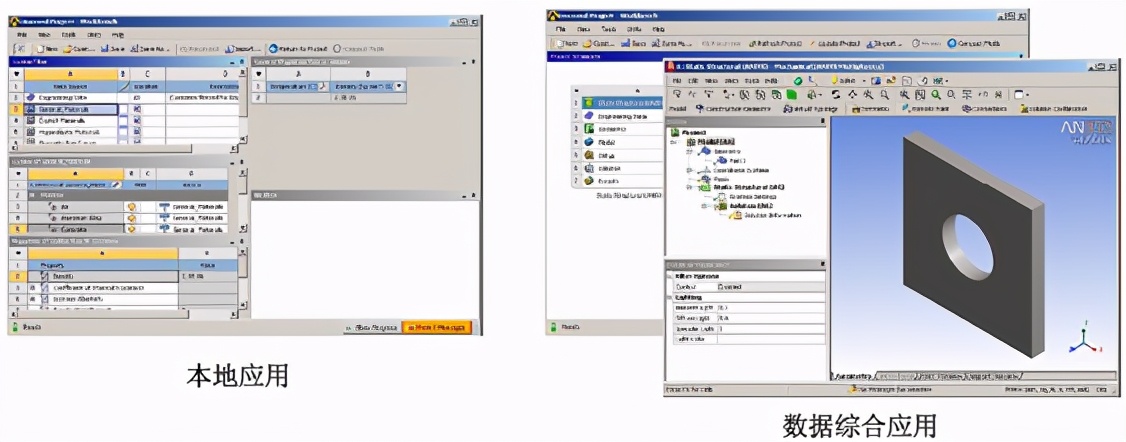

3、Workbench 环境支持两种类型的应用程序：
–本地应用(workspaces):目前的本地应用包括工项目管理，工程数据和优化设计
本机应用程序的启动，完全在Workbench窗口运行 。
–数据综合应用: 目前的应用包括Mechanical, Mechanical APDL, Fluent, CFX,
AUTODYN 和其他 。
文章插图
文章插图

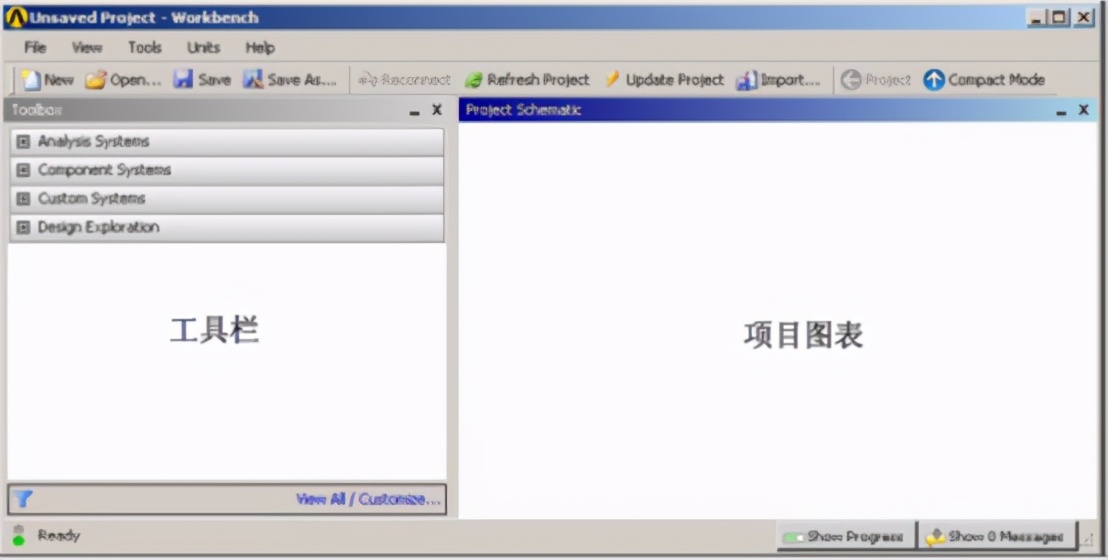

4、Workbench界面主要分为2部分：
文章插图
文章插图
—Analysis systems :可以直接在项目中使用预先定义好的模板 。
—Component systems :建立、扩展分析系统的各种应用程序 。
—Custom Systems : 应用于耦合(FSI,热应力,等)分析的预先定义好的模板 。用户也可以创建自己的预定义系统 。
—Design Exploration : 参数管理和优化工具

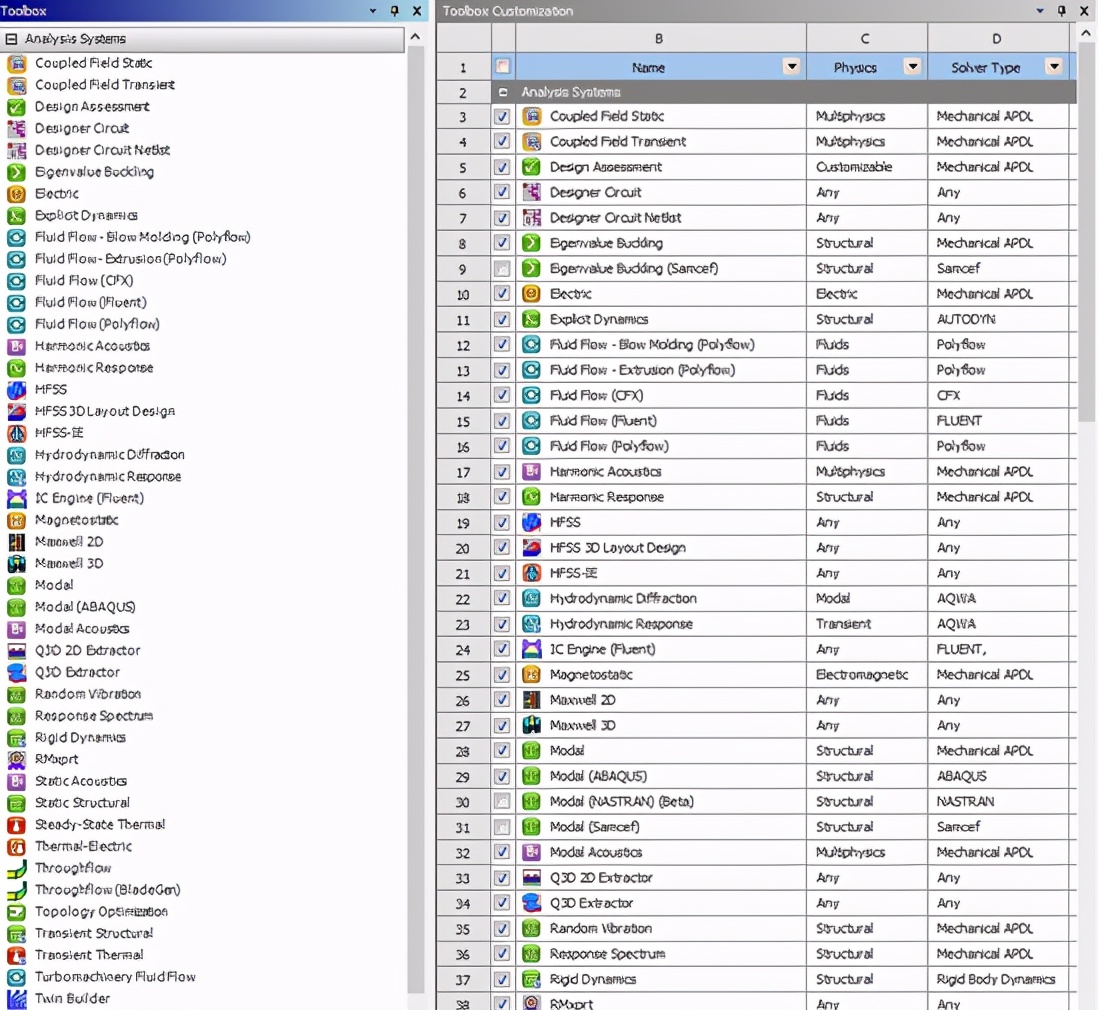

5、显示在工具箱的systems 和components 取决于安装的产品，可根据需要安装特定的模块（如电磁maxwell或者疲劳ncode、噪声计算模块） 。用View All / Customize窗口的控制按钮, 可以展开或闭合显示在工具箱的项 。
文章插图
文章插图

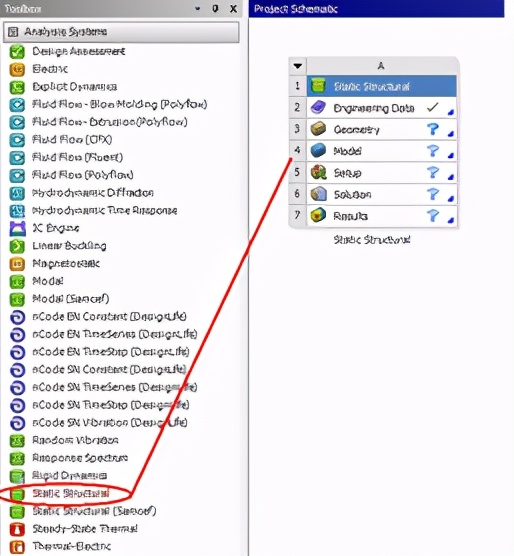

6、这是为项目图表所选择的静力结构分析的例子 。工具栏中的选择项可以拖拉和投放在图表上，或者进行简单的双击 。
文章插图
文章插图
7、在项目表中拖放应用组件和/或系统到任意位置，一个完整的分析项目就定义好了 。
“连接”表明系统之间的协作程度 。

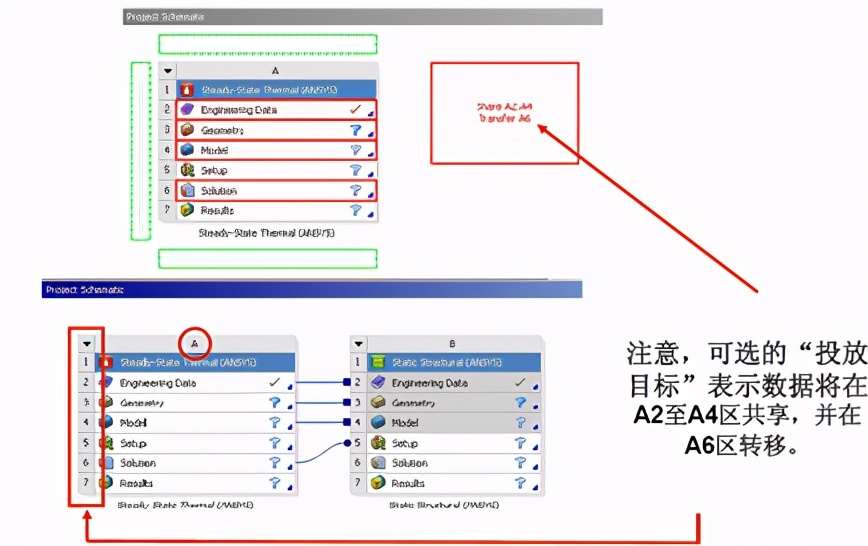

下面的例子中，拖拉和投放结构分析流程到热分析的A4下 。

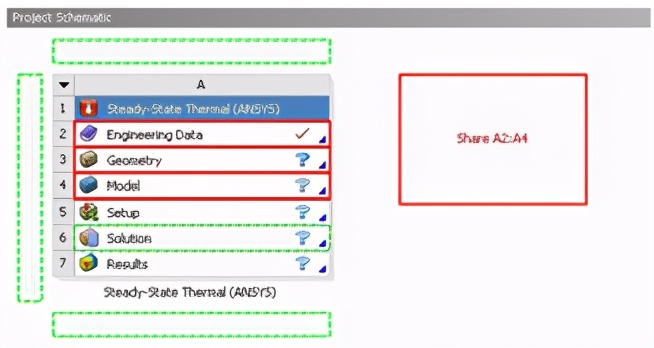

在完成操作之前，注意有不同的“投放目标”，以便在系统与系统之间提供不同分析类型之间的联系
文章插图
文章插图
文章插图
文章插图
8、当出现下面符号时，懂得意义
文章插图
文章插图
9、Workbench单位制:
– 允许访问预定义的单位系统 。
