事实上，一般来说，Intel都会推出新一代的主板来匹配其推出的每一代CPU。 这次九代酷睿发布的同时，也发布了新主板。 不过，这次它并没有推出新的主板系列，而是继续。 沿用 300 系列的名称，新处理器可用于任何现有的 Intel 300 系列主板。 当然，即便如此，主板厂商也没有低估Z390主板，不少厂商在Z390上推出了一些产品改革。

微星这次对Z390进行了更名。 微星的主板产品将分为Game Glory、Game Rapid、Game Arsenal系列。 然而，这些划分与产品名称没有直接联系，因此大多数消费者并不熟悉它们。 我对微星的产品划分不太了解，所以这次微星在主板命名中加入了MEG、MPG、MAG来划分产品系列，分别对应“Enthusiast Gaming”、“Performance Gaming”、“Arsenal Gaming” “ 从上到下。 这三个系列。 此外，微星还在Z390上投入了新的设计语言，即新款MPG Z390 Gaming Edge/刀片板，主打锐角反射光效果。 其定位低于 MPG Z390 Gaming Pro Carbon，高于 MPG Z390 Gaming Plus。

微星MPG Z390 Gaming Edge AC是一款ATX主板，尺寸为30.4*24.3cm。 如果你仔细观察这款主板，你会发现它的板型与我们之前评测过的MPG Z390 Gaming Pro Carbon一模一样。 不过散热器的设计发生了变化，棱角更加锐利，设计也简单了很多。 M.2 SSD没有散热装甲微星灯光控制软件教程，内存也没有金属装甲。

扩展散热片设计也是微星Z390系列主板的一大特色。 通过扩展散热器顶部鳍片，延伸至背板I/O部分，可以增加散热器电源部分的散热面积，增强散热能力。 ，并可作为I/O装甲。 此外，这些鳍片上的图案是经过特殊设计的，只有在特定角度才能看到。

背板 I/O 此处，主板提供两个 USB 3.1 Gen 2 端口（Type-A 和 Type-C 各一个）以及两个 USB 3.1 Gen 1 端口（位于网络接口下方）。 由于颜色与旁边的USB 3.1 Gen 2相同，不易区分。 有2个USB 2.0接口和1个PS/2接口。 千兆网络使用Intel I219-V网卡，Wi-Fi使用Intel Wireless-AC 9462射频。 模块，支持802.11ac和蓝牙5.0。

主板提供3个PCI-E x16插槽。 第一、第二插槽均由金属铠甲覆盖，直接由CPU提供。 它们可以在 3.0 x16 或 x8+x8 模式下工作。 第三个插槽有一个PCH插槽。 提供的PCI-E 3.0 x4插槽和3个PCI-E 3.0 x1接口均由PCH提供。 主板提供2个M.2接口，均可支持M.2 22110 SSD。 使用时请先使用上面的M2_1端口，因为该接口不与SATA接口共享带宽。 当下M2_2接口使用PCI-E通道的SSD时，SATA5和SATA6接口将变得无法使用。

主板上的6个SATA 6Gbps接口都是PCH原生的。

SATA接口旁边是两个前置USB 3.1 Gen 1扩展针和一个USB 3.1 Gen 2 Type-C扩展端口

配件包括高速 HB SLI 桥接器、VIP 徽章、驱动程序 CD、说明手册、快速入门指南、SATA 电缆和 WiFi 天线。

主板电源

第九代酷睿处理器的核心数量增加到了8个，因此Z390主板的供电也得到了加强。 MSI MPG Z390 Gaming Edge AC采用10+1相供电设计。 10相CPU核心供电完全可以满足Core i9-9900K的供电需求，至于Uncore部分，1相其实就足够了。

MPG印在电源散热片上

CPU供电的PWM控制器是uP9521P。 它只是一个5相电源控制器，通过倍相器转换成10相。 倍频器隐藏在主板背面。 CPU供电的每一相都配备了两个Mosfet。 上桥为4C029，下桥为4C2024，均为安森美公司生产。 最大输出电流分别为46A和78A。 Uncore电源有一个额外的4C2024下桥。 主板上的电容是定制的日本黑色固态电容。

其他设计

音频部分依然搭载Audio Boost 4音频控制芯片，内置数字信号转换器（DAC），可实现120dB信噪比。 主要部件是小螃蟹的Realtek ALC1220P解码芯片，加上Nichicon专业音频电容。 同时，软件层面的Nami音频将具有很强的可玩性。

Intel I219-V 千兆网卡

主板右上角设有一个简单的Debug LED。 事实上，它比传统的 Debug 灯更容易使用。 普通用户可以快速找到问题所在并排除故障，而传统的Debug灯则要慢慢查表。 。

神秘之光

微星的灯光软件Mystic Light RGB，随着Z390系列主板迎来新的3.0版本，新版本感觉还是相当好用的。 第一个也是最简单的方法当然是同步所有设备，包括散热器、主板和内存。 、显卡，然后直接选择灯效和速度。 当然，你可以选择更复杂多样的玩法，比如让主板和显卡显示不同的灯光效果。 只需一一选择并应用即可。 毕竟，有很多事情需要考虑。 如果两个设备同步，支持的灯光效果不如单独设备那么多。

主板本身的灯光实际上只是侧面的一个。 有相当多的LED灯可以实现多种效果。 此外，主板上还有2个四针12V和1个三针5V RGB接口，以及海盗船灯。 同步接口，喜欢玩灯的朋友可以利用这些接口扩展相当多的RGB设备。

以下是主板的灯光显示：

龙中心

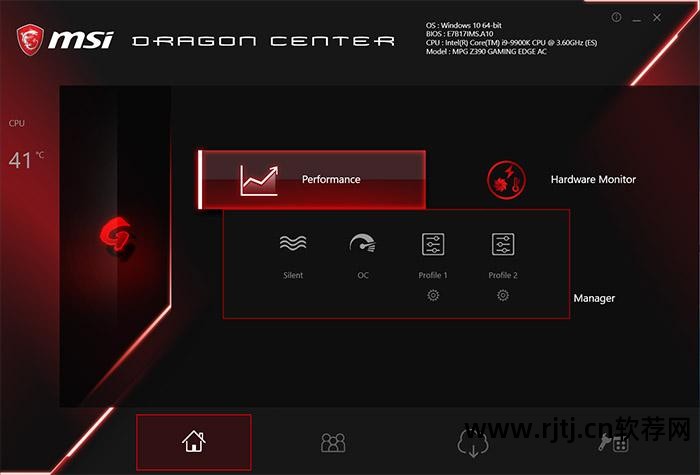

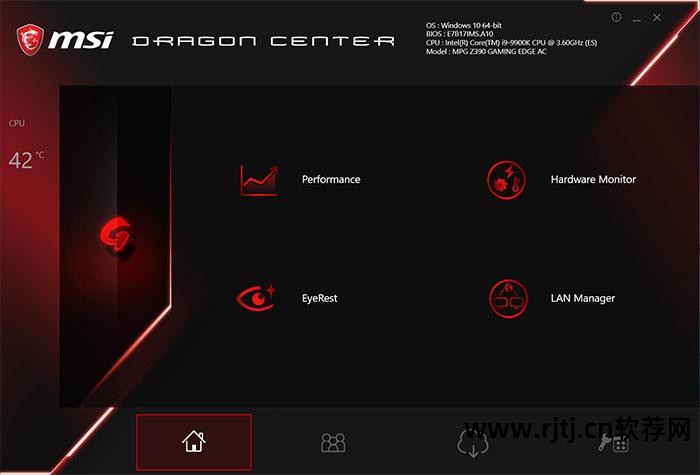

Dragon Center是一款新推出的软件，旨在解决以往软件平台碎片化的问题，让一个工具可以解决尽可能多的问题。 你可以通过界面左侧第一眼想点击的“G”来直接优化游戏和设备状态微星灯光控制软件教程，而且超频后，温度提升会很明显。 或者您可以通过“性能”选项卡选择“静音模式”，或直接加载以前保存的预设。

按G激活游戏模式，一键优化

当然，您也可以在软件中激活一键超频功能。

还有防蓝光护眼模式。

网络优化，网络有限制可以改软件

USB提速功能

主板BIOS介绍

主板设有简易模式和高级模式两种界面，方便不同级别的玩家。 简单模式如上图所示。 在这个界面中，用户可以直接查看当前CPU和主板的状态，开启XMP，开启GAME BOOST一键超频让CPU全核到5GHz，还可以进行一些常用的BIOS设置。

BIOS高级模式

基本设置菜单

超频菜单

CPU 特性菜单

内置超频配置文件存储功能

风扇设置菜单

主板浏览器可以让您直观地看到每个接口插入的是什么。

超频测试

超频测试使用的是酷睿i7-9700K处理器，因为在之前的首评中我并没有尝试过它的超频。 这次我趁机接触一下它的宪法。 散热器为九州风神堡垒240一体式水冷。

Core i7-9700K全核超频至5GHz，电压提升至1.272V。 通过AIDA 64 FPU烤箱测试时，温度仅为70℃左右，远低于Core i9-9900K。

要超过5.1GHz，电压必须增加到1.32V。 此时也能通过AIDA 64 FPU测试，温度会在70到80℃。 没有超线程的Core i7-9700K的温度更容易控制。

在5.2GHz下，只能进入系统并截图，甚至无法运行性能测试。

全文摘要

MSI MPG Z390 Gaming Edge AC充分利用了Z390芯片组的特性。 它具有本机 USB 3.1 Gen 2 接口和 CNVi WiFi 网卡。 电源用料也相当扎实，超频性能出色，加长的散热片设计也相当独特。 是的，整个主板上的灯很少。 只有右侧有一整条光带。 光污染较少。 喜欢RGB灯光的朋友其实可以考虑一下。 喜欢灯光的朋友可以利用主板上的一堆RGB接口来扩展大量的RGB。 该设备总体来说是一块相当不错的Z390主板

事实上，从功能上来看，MSI MPG Z390 Gaming Edge 和 MPG Z390 Gaming Pro Carbon AC 基本相同。 两者之间唯一的区别是主板散热器。 最大的影响可能是Edge没有M.2 SSD散热器和主板。 正面少了一颗RGB灯，实际使用中基本没有影响。 价格便宜了100元，售价1899。现在双11期间，每消费100元可以减20。 售价1539元，相当划算。 如果您想购买 Z390 主板，那就快了。 双11期间领取。
