三菱PLC编程软件GX Developer 8和模拟软件GX Simulator 6的安装和使用说明

安装前注意事项：

1、首先安装ENVMEL文件夹中的“通用环境”三菱plc编程软件教程，点击SETUP.EXE

2. 然后在“GX Developer8.34L-C”文件夹中安装“GX-DEVELOPER 8.34”并单击SETUP.EXE

3.序列号为570 986818410

4、安装时不要勾选“仅用于监控”！ 一定不要打！ 无需检查其他选项。 该软件可以对三菱全系列PLC进行编程，包括最新的FX3U！

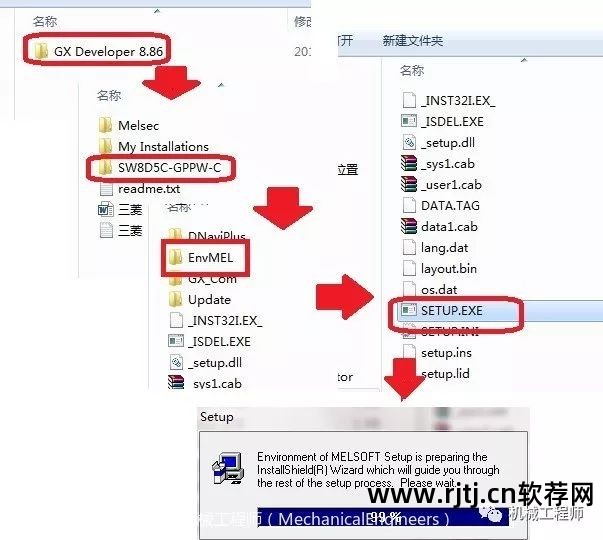

步骤1：安装GX Developer 8.86，解压GX Developer 8.86，打开文件夹路径如下：三菱PLC编程软件GX Developer 8.86（中文版）\SW8D5C-GPPW-C\EnvMEL\SETUP.EXE进行安装；

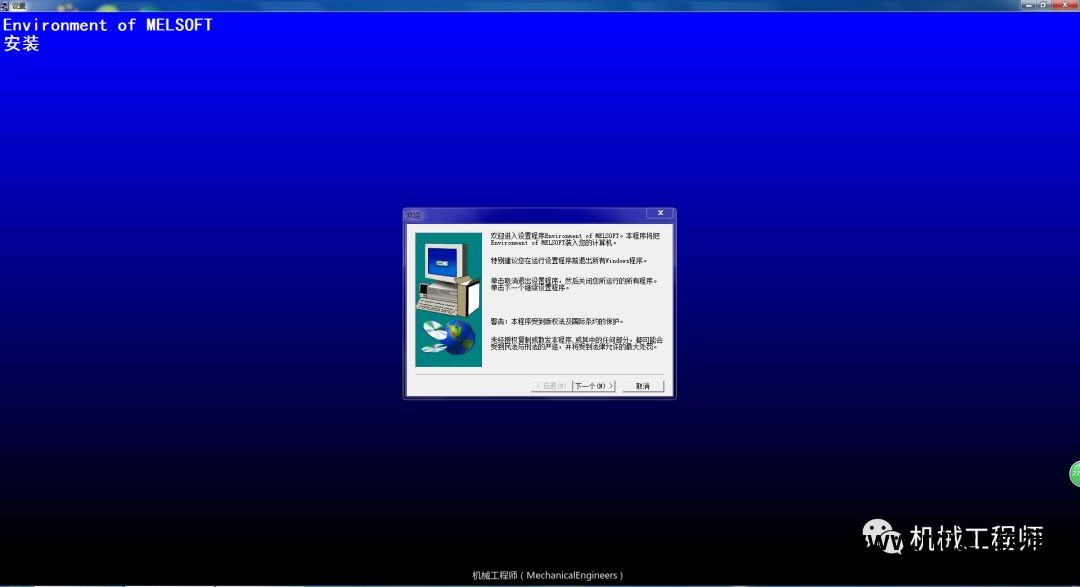

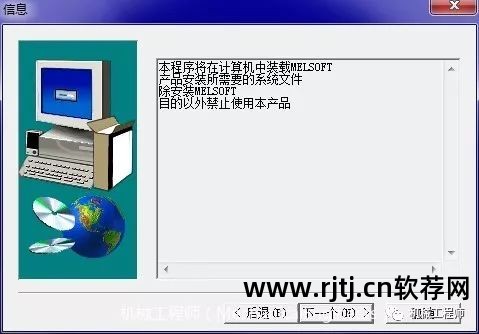

接下来会出现环境安装界面。 直接点击“下一步”。

只需点击“下一步”

单击“结束”完成环境设置。 完成后，通常需要重新启动计算机或注销才能继续下一步。

步骤2：打开文件路径如下：三菱PLC编程软件GX Developer 8.86（中文版）\SW8D5C-GPPW-C\SETUP.EXE进行安装； （注册码：570-986818410）

继续单击“下一步”或“是”

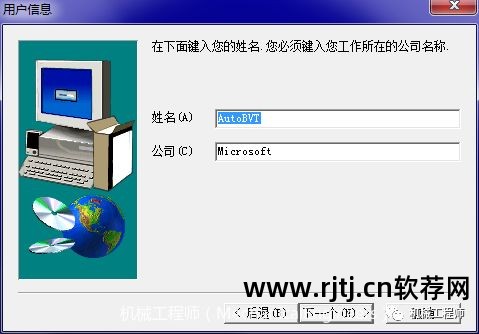

输入序列号：

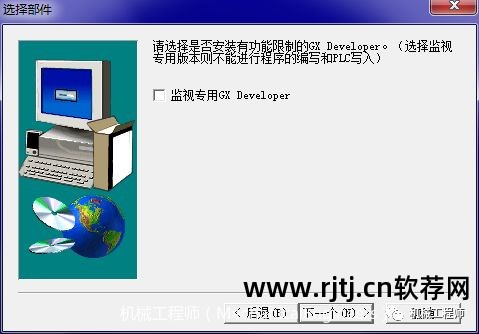

然后单击“下一步”并确保取消选中所有复选框。

安装位置可以修改

继续按确定。 一些初始化错误不会影响安装和使用。 最后会弹出安装完成的弹窗。 即完成编程软件的安装。 此时，您仍需要重新启动或注销一次计算机，才能继续下一步安装模拟插件。

步骤3：打开文件路径如下：三菱PLC仿真软件GX Simulator6-C中文版\三菱PLC仿真软件GX Simulator6-C\SETUP.EXE进行安装； （注册码：961-500940269） 所有过程与编程软件安装类似。

编程软件和仿真插件的使用简单介绍如下：

1、仿真软件的作用是在计算机上虚拟运行编写好的程序。 如果没有编写程序，则无法进行仿真。 因此，在安装模拟软件 GX Simulator 6c 之前，必须先安装编程软件 GX Developer，并且版本必须相互兼容。 例如，可以安装“GX Developer 7.08”、“GX Developer 8.34”等版本。

2、安装编程软件和仿真软件后，桌面或开始菜单中没有仿真软件的图标。 由于仿真软件集成在编程软件GX Developer 中三菱plc编程软件教程，因此该仿真软件实际上相当于编程软件的插件。

3、接下来我们来做一个例子：

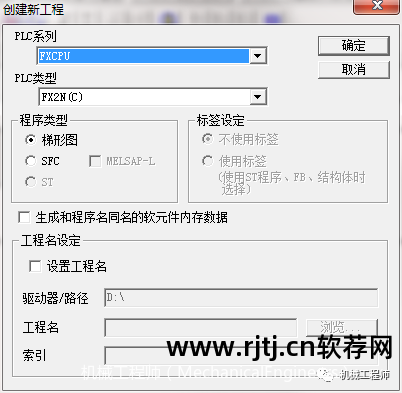

(1) 启动编程软件 GX Developer 并创建一个新工程。

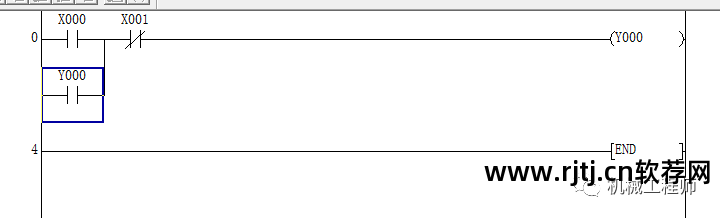

(2)写出简单的梯形图。

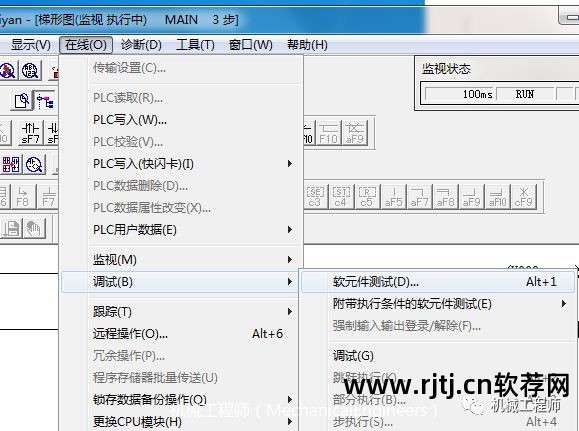

(3) 通过菜单栏可以启动仿真。

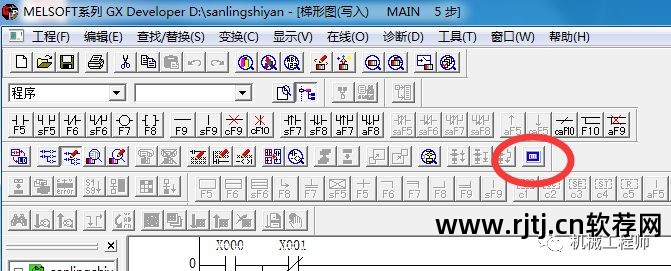

(4) 也可以通过快捷图标启动模拟。

(5)以上两种方法都可以开始仿真。 这个小窗口就是模拟窗口，显示运行状态。 如果有错误，会有中文解释。

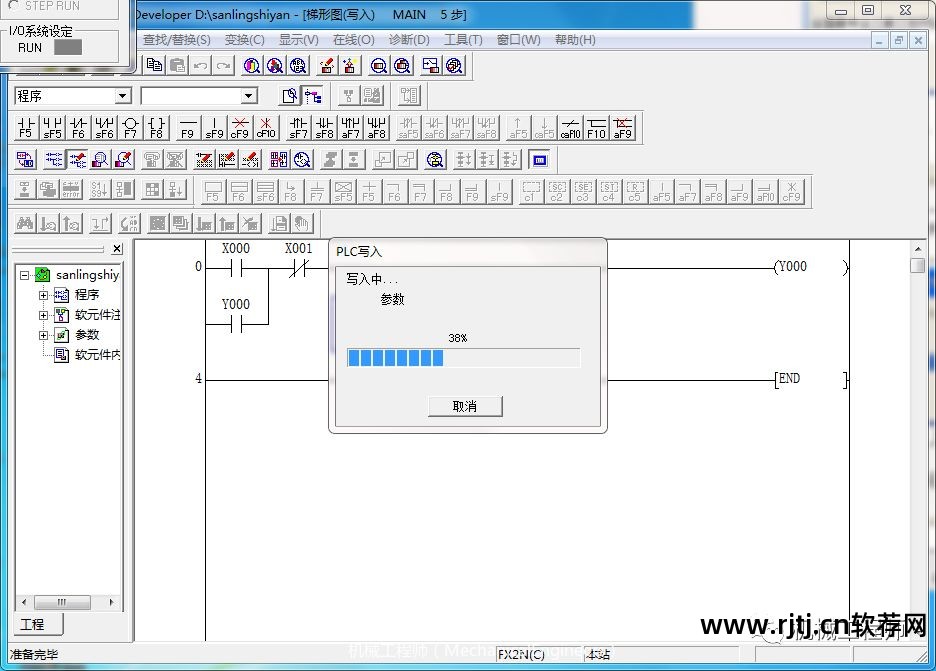

(6)开始仿真后，程序开始在计算机上模拟PLC的写入过程。

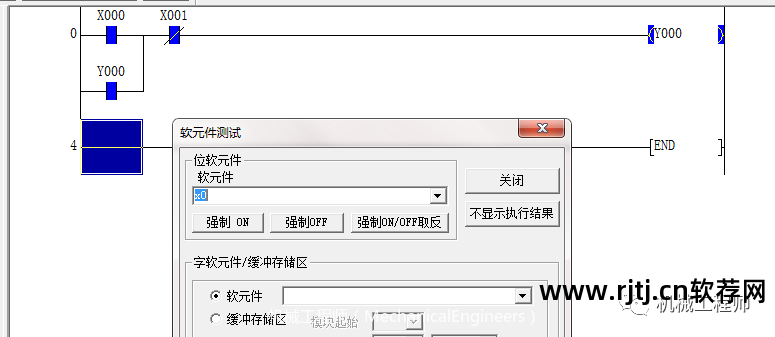

(7) 某些输入条件可以通过软件组件测试强制开启

(8) 强制X0 为ON，程序已开始运行。
