介绍

在 LAMBDASCOPE，我们开发了一款可插拔 OTDR XFP 模块，专为这些新的面向实时监控服务的应用而设计。

2019 年 3 月 29 日，PON 系统和 ROADM 部署在整个光网络中的快速扩展，使远程物理层性能和故障隔离功能的实时 OTDR 监控成为人们关注的焦点。 与传统 OTDR 测试相比，嵌入式 OTDR 解决方案的最大推动力是节省运营成本。 研究表明，可插拔 OTDR 的资本支出可能与常规 OTDR 仪器大致相同，但如果发生光纤故障，即使光纤故障率为 2%，预计也可通过最大限度地减少技术人员干预时间来节省运营支出。 高达60-87%。 减少网络故障排除和诊断时间还有助于提高服务质量和客户体验。 在 LAMBDASCOPE，我们开发了一款可插拔 OTDR XFP 模块，专为这些新的面向实时监控服务的应用而设计。

目前otdr软件，市场上可插拔OTDR产品有两种类型，即XFP型和SFP型。 两种类型之间的主要区别在于它们的功能，即微处理器是位于可插拔模块内部还是位于主板外部。 例如otdr软件，在SFP模块中，微处理器位于主板上（不在模块内），因此OTDR信号处理必须全部留给主机。 在这种情况下，OTDR处理软件必须深深嵌入到客户的系统中。 当客户定制采用该技术时，他们需要对其主板和控制软件进行重大更改。

相比之下，我们的 XFP OTDR 类型采用即插即用方法。 我们将微处理器包含在 XFP 模块中，以便 OTDR 信号在模块内得到 100% 的处理。 OTDR 输出直接采用 SR-4731 标准格式。 主机不参与信号处理部分。 标准数据格式 (.SOR) 还可以由任何第三方 OTDR 读取器软件读取，从而为客户在产品选择方面增加了灵活性，并最大限度地降低了侵入现有系统的硬件和软件集成的风险。 此外，我们的 XFP-OTDR 是专用 OTDR 功能，这意味着它不会像其他 SFP-OTDR 模块那样切换到常规 XFP 收发器。 XFP-OTDR 仅在 XFP 机械外壳中执行 OTDR 功能。

主要特点

应用

•将 OTDR 功能作为附加功能集成到光传输系统的监控通道中

XFP OTDR 集成示例

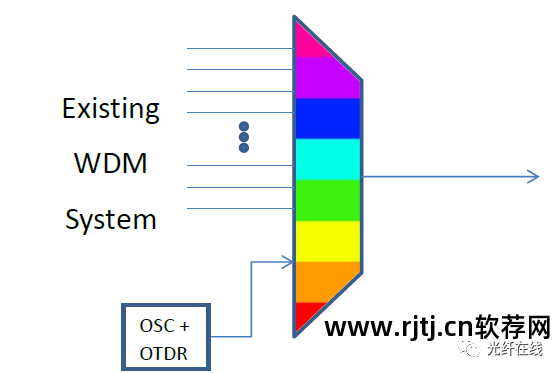

图 1. 将 OTDR 功能集成到现有光学系统的监控通道中

LAMBDASCOPE 可插拔 OTDR 解决方案

客户对可插拔 OTDR 的需求是其产品差异化的一个新的关键功能。 在 LAMBDASCOPE，我们精心设计，确保我们的可插拔 OTDR XFP 模块完全符合现有行业标准和 MSA，使我们的设备能够与任何客户的现有设备 100% 互操作。

1. 机械上完全符合XFP MSA。 光纤插座是单个 LC 连接器。 分束器已内置，因此用户无需使用额外的光学 3dB 耦合器或循环器。

2、数据格式符合SR-4731标准。 数据以重大事件的形式出现。 客户可以决定使用自己的或任何第三方的 OTDR 数据读取器来接收和显示数据文件。 客户的设备上无需安装专有软件。 我们的 OTDR 模块是真正的“即插即用”。

3. 性能特点包括 60 公里 OTDR 范围。

总结

本文仅讨论我们的 XFP OTDR 产品的主要不同功能。 随着技术的进步，OTDR小型化可以进一步发展到需要集中网络监控的广泛应用。 我们相信这项新技术将提供新的网络服务，并成为下一代光传输和接入系统的重要特征。

关于 LAMBDASCOPE

LAMBDASCOPE 位于加利福尼亚州硅谷的中心地带。 公司于2014年由一群电信行业经验丰富的工程师成立。 我们的使命是为光通信和一般工业传感应用提供新颖的可插拔光学测试解决方案。 。
