服务器数据恢复环境：

某品牌存储中，12块SAS硬盘组成RAID6，分为一个卷，分配给多台Vmware ESXI主机进行共享存储；

卷中存储一定数量的Windows虚拟机，数据磁盘均采用精简模式。

服务器存储故障：

机房断电后，存储不可用。 经管理员检查诊断，初步确定存储阵列因停电而瘫痪。 服务器管理员联系我们的数据恢复中心进行数据恢复。

服务器存储数据恢复流程：

1、服务器数据恢复工程师将故障存储的所有磁盘连接到一台Windows Server服务器上。 故障磁盘被设置为离线（只读）状态。 连接状态如下图所示：（图中HD1-HD12为目标备份盘，HD13-HD24为源故障盘）：

北亚数据恢复-服务器存储RAID6数据恢复

2、使用工具低级读取HD13-HD24扇区时，发现大量损坏扇区。 初步判断该硬盘的读取机制比较独特。 我尝试更换运行主机、HBA卡、扩展柜、操作系统，还是出现同样的故障。 与服务器管理员沟通后得知，这个控制器其实对磁盘没有特殊要求。

3、使用专业工具检测硬盘上损坏扇区的分布规律，结果显示：

A。 损坏的扇区以256个扇区为单位分布。

b. 除了损坏扇区片段的起始位置不固定外，后续损坏扇区的间隔为2816个扇区。 所有磁盘上损坏扇区的分布如下（仅列出前3个损坏扇区）：

北亚数据恢复-服务器存储RAID6数据恢复

北亚服务器数据恢复工程师临时写了一个小程序，跳过各个磁盘的损坏扇区，对所有磁盘上的数据进行镜像。

服务器存储故障分析：

1. 分析损坏的扇区。

通过对损坏扇区的分析发现，损坏扇区的出现是有规律的：每个损坏扇区的总面积为256个； 损坏扇区分布在固定区域，每跳过11 256个扇区，就会遇到一个坏256扇区。 损坏扇区的位置始终存在于RAID的P奇偶校验或Q奇偶校验区域中； 所有硬盘中，只有10号盘存在天然坏道。

2. 分析分区大小。

分析HD13、HD23、HD24的0-2扇区，发现分区大小与控制器中保留的RAID信息区大小一致。 根据物理硬盘底层性能，发现原来的存储没有启用存储常用的DA技术（520字节扇区）。

分区大小如下图（GPT分区表项的底层表示，彩色部分表示分区大小，单位是512字节扇区，64bit）：

北亚数据恢复-服务器存储RAID6数据恢复

3. 重组RAID：

A。 分析RAID结构。

存储采用标准RAID6。 只需要获取RAID中的硬盘数量和RAID的方向即可对RAID进行重组。

b. 分析 RAID 条带大小。

整个存储被划分为一个卷，分配给多台ESXI机器进行共享存储。 卷的文件系统是VMFS文件系统，VMFS卷中存储了大量的Windows虚拟机。 大多数Windows虚拟机都使用NTFS文件系统，因此可以根据NTFS中的MFT序列来分析RAID条带的大小和RAID的方向。

C。 分析RAID中是否有掉盘。

对所有磁盘进行镜像后，发现最后一块硬盘并没有像其他硬盘那样有大量坏扇区，而是有大量未损坏扇区。 这些未损坏的扇区大部分都是0扇区，因此可以判断这块硬盘很热。 准备磁盘。

d. 重组RAID

根据分析得到的RAID信息，重新整理RAID。 重组后，可以看到目录结构，但不确定是否是最新状态。 服务器数据恢复工程师随机测试了几台虚拟机，发现部分虚拟机正常。 他们最初确定 RAID 中存在断开连接的磁盘。 我依次把RAID中的各个磁盘踢掉，然后检查哪里数据异常，但没有发现问题。 仔细分析底层数据发现问题不在RAID层面，而在VMFS文件系统。 如果VMFS文件系统大于16TB，还会有一些其他记录信息，因此在设置RAID时需要跳过这些记录信息。 重新整理RAID后虚拟机文件怎么恢复 虚拟机数据恢复软件教程，我验证了其中一台虚拟机，发现将所有磁盘添加到RIAD后，该虚拟机可以启动。 但是，当磁盘丢失时，启动就会出现问题。 因此可以判断RAID没有缺盘。 处于最佳状态。

4、验证数据：

A。 验证虚拟机。

对比较重要的虚拟机进行验证后，发现大部分虚拟机都可以启动进入登录界面； 有些虚拟机启动时蓝屏或者启动时检测到磁盘，用光盘修复后可以启动。

部分虚拟机启动方式如下：

北亚数据恢复-服务器存储RAID6数据恢复

b. 验证数据库。

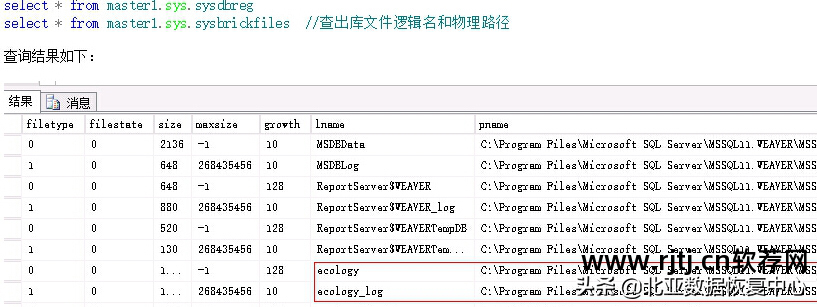

对重要虚拟机中的数据库进行验证，没有发现任何问题，只是其中一个数据库丢失了一些数据。 仔细检查后发现，数据库中并不存在这些数据。 通过查询master数据库中的系统视图，发现所有原始数据库信息如下：

北亚数据恢复-服务器存储RAID6数据恢复

C。 检查整个VMFS卷是否完整。

由于虚拟机数量较多，验证每台虚拟机的时间会很长。 我们检查了整个VMFS卷，发现部分虚拟机或虚拟机文件损坏。 名单如下：

北亚数据恢复-服务器存储RAID6数据恢复

5、恢复数据：

A。 服务器数据恢复工程师与管理员沟通了当前数据恢复情况。 管理员验证了几个重要的虚拟机后，用户反映恢复的数据没有问题。 数据恢复工程师立即着手恢复所有数据。

b. 准备目标阵列，将重组后的RAID数据镜像到目标阵列。 然后使用工具解析整个VMFS文件系统。 由于有些虚拟机的数据盘很大，但数据却很少，可以直接导出数据并创建新的虚拟盘虚拟机文件怎么恢复 虚拟机数据恢复软件教程，最后将导出的数据复制到新创建的虚拟盘中。

C。 使用上述方法将恢复的虚拟机一一恢复到用户的ESXI中。 后续的数据迁移过程由北亚数据恢复工程师和用户工程师完成，这里不再赘述。

数据恢复结果：

本例中，存储故障是由坏道引起的，最终恢复的数据是部分损坏的，但并没有影响整体数据，最终结果在可以接受的范围内。
