当今社会，工作不再是唯一的出路，所以很多人都想学习技能来充实自己。 这是一个更好的主意。 UI设计、编程、3D建模、特效制作、AI人工智能等等，这些都有比较好的就业前景，而我今天要讲的是电路PCB设计，这也是一个比较好的发展方向。

PCB在生活中涉及的领域非常广泛，是一个很好的选择就业机会。 无论你是零基础还是初学者，只要掌握以下三个步骤，学习PCB设计都不会太难。

PCB设计

了解组件如何工作

即使一开始你不知道如何设计电路，也没有关系。 我们可以先从一个简单的电路开始。 先找一些视频教程制作线路板软件教程视频，请前辈或者电路书学习，然后把里面的电路收集起来，列出电路中所有的元件，编一个清单，到网上搜索All-data-sheet就可以看到里面的元件。 种类上千种，非常详细，是学习电子的最佳选择； 我们可以了解元件的各种特性和参数原理。 慢慢积累组件原理。

学习理论基础

然后看书籍或视频教程，学习电路的基本定律（如欧姆定律等）、串联、并联等常识制作线路板软件教程视频，了解模拟电子学和数字电子学的基础知识。 掌握理论后，可以利用仿真软件进行仿真学习，积累实践经验。 （常用仿真软件ISIS7 Professional、Multisim、Tina等）

DIY板制作

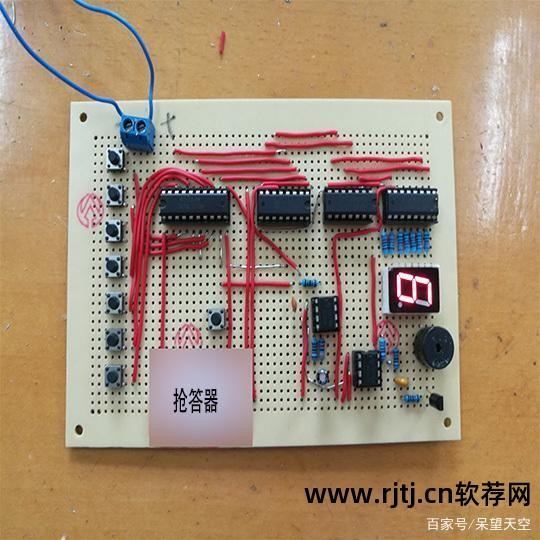

当然，了解理论知识固然好，但也要靠动手实践来解决根本问题。 理论与实践相结合； 收集了一些电路后，你可以根据电路图练习操作，从面包板到穿孔板，最后到PCB设计，一步步提高你的技能，这是最重要的一步。

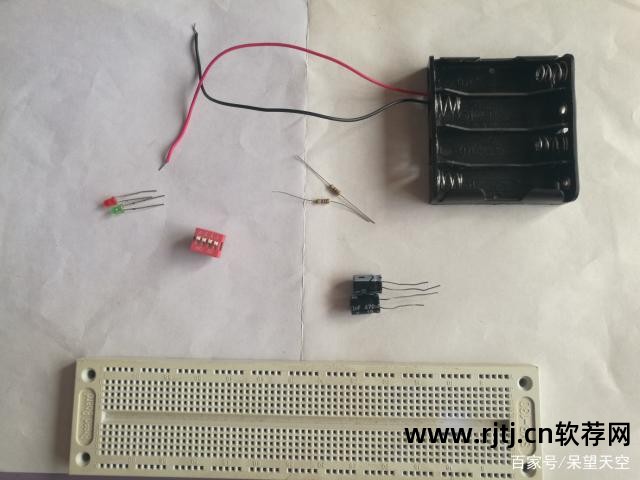

我们可以从面包板开始进行练习。 该面包板结构简单，使用方便。 只需将准备好的元件插入面包板并用电线连接即可观察实验现象。 然后准备好万用表，随时进行测试。 全部可用。 该面包板可以轻松达到实验目的，节省时间和成本。 等你动手操作熟练了之后，就可以进一步购买一些电子工具，比如烙铁、锡线、穿孔板等工具。 通过焊接，您可以进一步掌握PCB设计的要领，了解更深层次的含义。

上面讲的都是基础知识，为PCB板设计做铺垫。 首先你得学会一个电子辅助软件。 常用的软件有Protel、candle和Altium Designer。 推荐大家使用AD，相对来说比较简单。 使用AD绘制电路原理图和PCB图。 生产成功后，输出Gerber文件并发送给PCB厂家进行生产打样。 购买电路所需的设备，焊接并测试，最后成为完美的PCB板。

另外，还需要了解DFM一键分析，提前发现PCB设计板的缺陷。 目前主流的完全独立的DFM软件是Hopeyou、Valor和Huaqiu DFM。 如果你想使用网友或Valor分析设计公司，你必须付出高昂的代价来购买他们有限的使用权。 华球DFM完全自主开发设计，提供给PCB Layout设计工程师长期免费使用。

华球DFM帮助电子工程师避免PCB设计中可能出现的问题，规范设计标准，提高设计效率，促进企业缩短研发周期、降低制造成本。 是贴心的PCB健康检查医生，是PCB工程师、硬件工程师的不错选择。 、PCB工厂、SMT工厂、PCB贸易商必备桌面工具。 目前有超过 200,000 名工程师在使用实用的可制造性分析软件。

核心特点：

1. 风险隐患项目分析与设计 23+

2、对影响价格的商品进行预警，针对隐患和影响价格的商品提供优化方案。

3.支持Allegro、PADS、Altium、Protel、Gerber文件类型一键解析

4.多层板自动匹配堆叠结构

5、智能阻抗工具，结合生产因素，计算阻抗数据或逆向计算。

6.个性化拼图板，即时出售常规板或异型板，可加邮票孔。

7、开短路分析（IPC网络分析）

8.一键输出制作工具（Gerber、坐标文件、BOM清单）

一键分析设计危害，国内第一款免费的PCB DFM分析软件！ 电脑端下载地址：
