一张电路图通常有几十个甚至上百个元件，它们的连接方式纵横交错，形式多样。 初学者常常不知道从哪里开始。 下面，小编就给大家介绍一款非常好用的绘图工具，可以让您轻松绘制出专业的电路图。

首先，您需要在网上搜索亿图图标，然后下载并安装。

然后打开亿图绘图软件，用鼠标点击“新建”-“项目”-“基本电路”，然后在右侧面板中点击“创建”。

如果您需要相关示例参考，也可以用鼠标左键双击下方“示例”中的样式，启动示例作为绘图参考。

电路图绘制

使用亿图绘图软件绘制电路图基本上包括以下三个步骤：电子元件布局、电路图接线和电路图美化。 小编以最简单的基本电路为例，一步步教大家如何完成电路图绘制，同时也讲解了亿图电路图绘制的一些特点。

1、电子元件布局

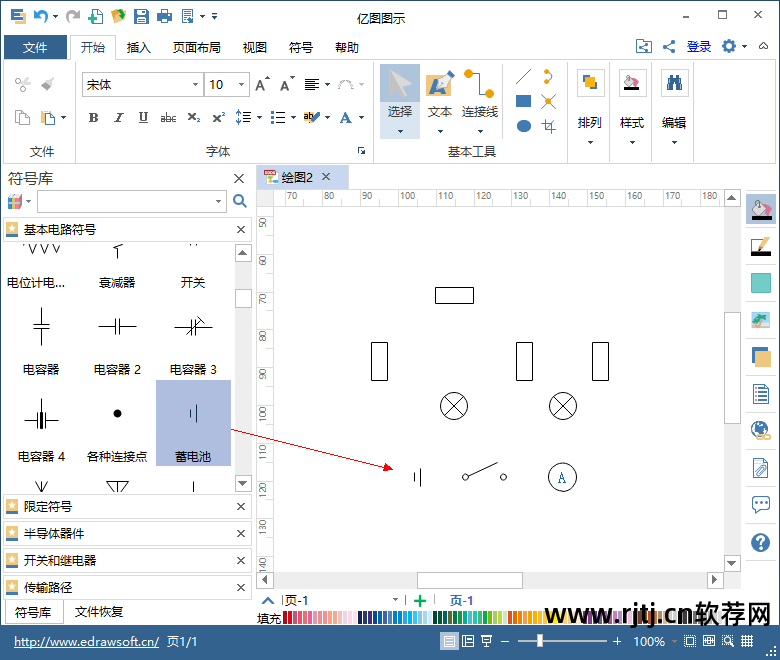

电子元件是组成电路图的基本单元，也是绘制电路图的基本符号。 在亿图软件的“符号库”中，您可以找到各种电子元件符号，然后将所需的电子元件符号从“符号库”中拖动到画布上。 此外，开关和电源符号应拖到画布中。

对于简单的电路图，我们可以先对电子元件进行基本布局，然后再优化连接。 如果电路图比较复杂，建议同时布局和连接接线。

2、电路图连接

在亿图软件设置面板区域，选择“开始”-“连接线”（或使用快捷键Ctrl+3）。

系统默认的连接线符号是带箭头的，可以在右侧属性面板中修改。 同时，连接线的粗细、颜色、圆角类型也可以根据个人需要进行设置。

特点一：亿图每个电子元件符号右上角都有一个浮动按钮。 选择不同的状态，画布上的符号状态将立即改变。 无需替换符号库中的符号。

特点2：使用连接线时，当连接线靠近电路符号时画电路图软件有哪些，系统会自动将线附加到电路符号上。

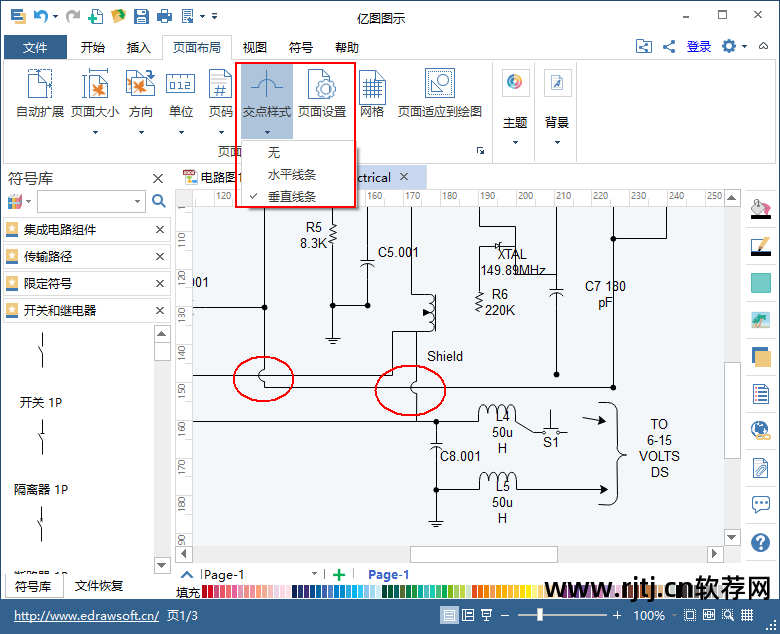

特点三：对于复杂的电路图，开启“相交样式”功能后，当直线相交时，会生成一个拱形相交。 此功能可以避免误读电路图。

3.美化电路图

在这个过程中，我们需要给电路图打上代码标签，添加背景，添加标题栏等画电路图软件有哪些，才能完成电路图。

1. 对代码进行标注：对代码进行标注有两种方式。 一种方法是在亿图图标软件设置面板区域选择“开始”-“文本”（或使用快捷键Ctrl+2），用鼠标拉出空白区域，输入文本内容。 另一种则相对简单。 您可以直接用鼠标双击电子元件来输入文字。

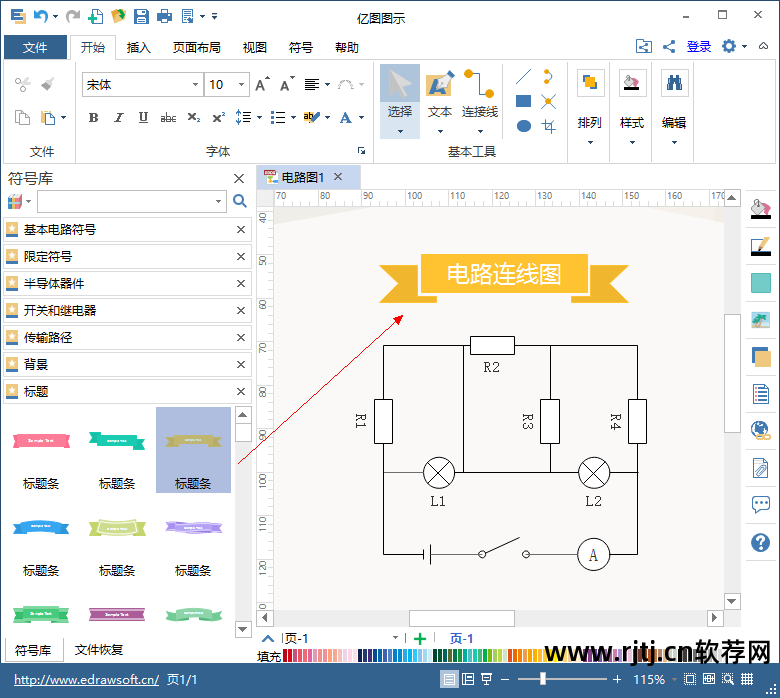

2、添加背景和标题栏：在符号库中搜索背景，选择合适的背景图片样式拖到画布上，系统一键生成。 添加标题栏的工作方式相同，但需要修改文本。

4、其他注意事项

1、如果电路图周围有大量空白，可以右键单击鼠标，选择“使页面适应绘图”。

2、亿图图标软件支持打印功能，顶部菜单中有相应的操作按钮。

3、电路图支持导出为png、jpg、pdf及办公软件相关格式。

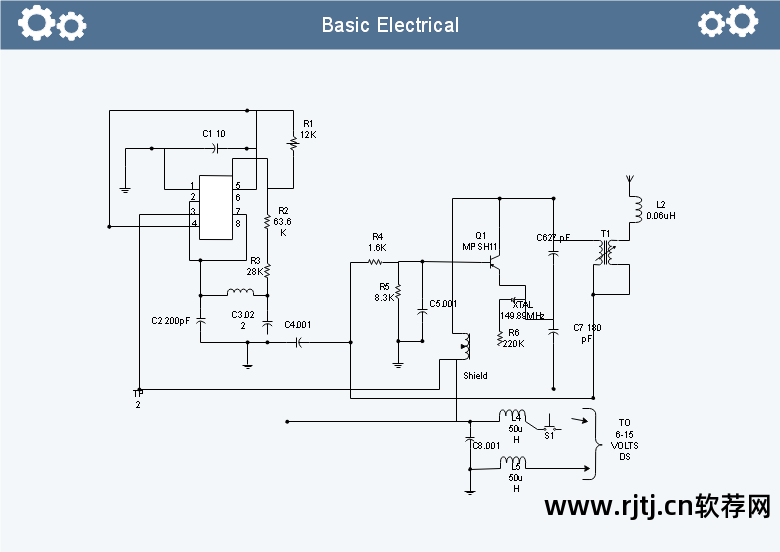

绘图示例
