0 前言

因为这学期的《工程造价》课程鲁班软件教程，我非常非常“荣幸”地学习了两个新软件。 但俗话说：“学习软件玩一时，交大作业却是火葬场”。 由于计算机课的时间有限，很多软件操作来不及看清楚，一晃就过去了。 当你回到宿舍，用自己的电脑操作时，他会微笑着对着屏幕发呆。

关于这个问题，学院本来承诺会在课后提供教学视频供我们参考，但到现在我的主要作业都已经提交了，还没有视频。 就在我意识到这个问题之后，我记录了老师在第二节计算机课上的一些演示操作，结合一些软件操作介绍，分享在这篇文章中，为后面几组上机课的项目造价提供指导。 同学们提供参考。

而且我想说，我连头像都没有，还需要什么封面哈哈哈哈哈哈。

1.软件介绍

作为一台没有情感的机器，在像民工一样使用鲁班软件搬砖13个小时后，我想说

我不想说什么。

但您需要下载的软件包括：

（1）AutoCAD2012：由于鲁班土木工程是基于2012/2014版CAD开发的软件，所以不安装CAD2012就无法下载鲁班土木工程。 不过，下载新的 CAD 不需要卸载原始版本的 CAD，两者是兼容的。

（2）鲁班土木工程：主要用于计算工程量（哈哈哈，这句话总结得真简单）

(3)鲁班成本：主要用于计算成本

由于都是中文版本，所以用户界面还是非常友好的。

2、鲁班软件使用步骤

2.1 鲁班土木工程

2.1.1 新建工程

计算成本首先要计算工程量，这就是鲁班土木工程在这次大作业中存在的意义。 由于我第一次上计算机课时没有记录创建新项目的步骤，所以需要设置的东西很多，所以我用软件简单演示如下：

（1）首先打开鲁班土木工程软件，新建一个工程（粗编码），并设置工程名称

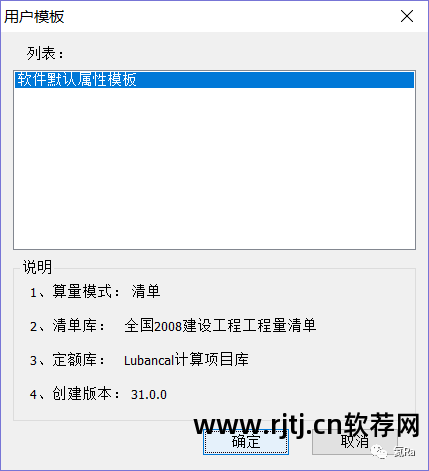

会弹出如下窗口，点击确定

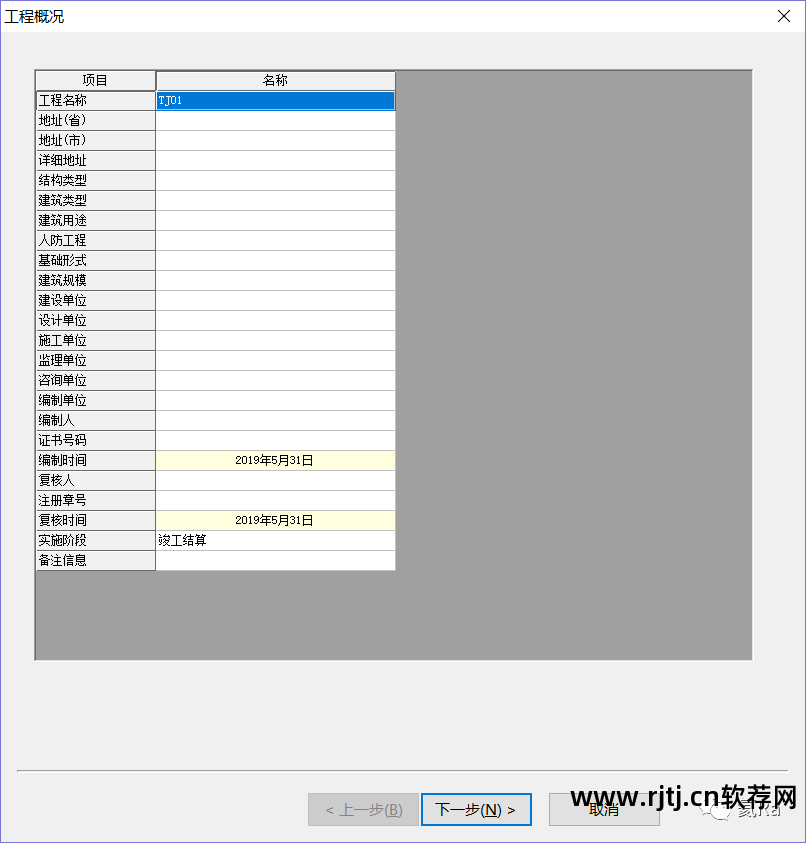

（2）修改项目名称、编译时间等项目概况信息（如果你想拿别人的文件改个名字就提交吧，省钱了哈哈哈，要改的地方很多，就画出来吧你自己）。

(3) 设置计算模式。 这是更重要的。 如果计算模式选择不正确，最终的计算结果可能会有较大偏差。 通过每列后面的“...”进行修改。 如果下载的库不包含全部计算结果，如有需要，需要在右下角“更多库”中下载

修改后的项目应如下所示。 注意各个图书馆的名称和编号是否与下图一致。

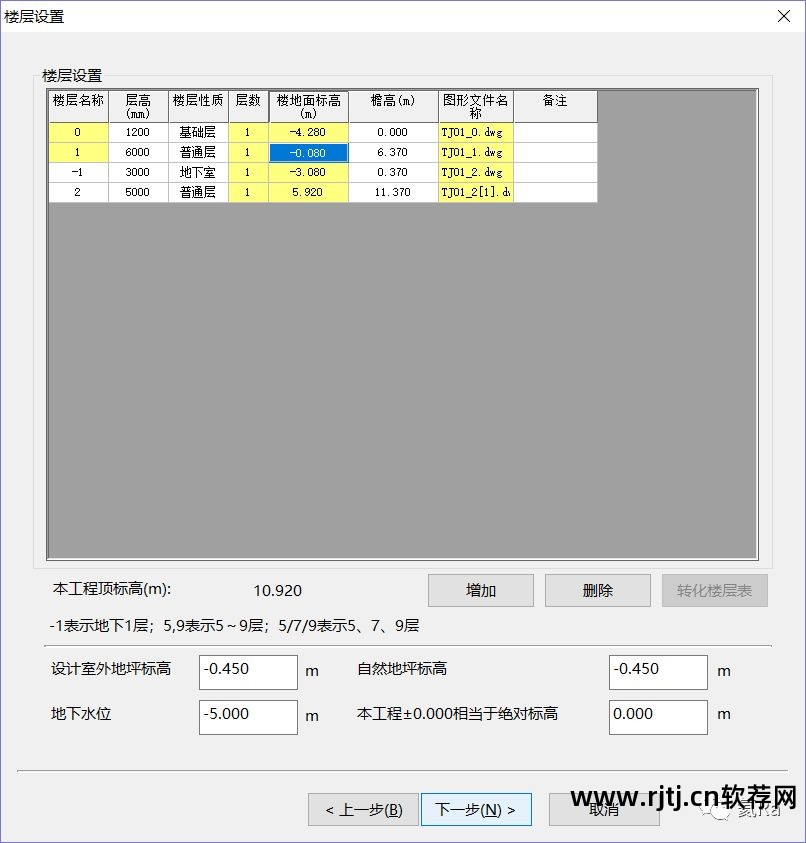

(4)设置楼层时，主要参考CAD图纸。 特别注意CAD图纸中一层的楼层标高为-0.08m。 因此，能够看懂图纸是最重要的能力。

（5）设置材质，选择“添加”鲁班软件教程，勾选所有楼层，勾选除“垫子”以外的所有组件。

至此，新建工程全部设置完成。

2.1.2 基于CAD图纸建模

简而言之，CAD 转换功能与手动布局功能相结合。 但有几点需要注意：

(1) 列不能转换。 由于CAD图纸本身的原因，柱子只能手动排列，但不同楼层的柱子可以直接复制。

(2)布置门窗时，在CAD转换命令栏下，应先使用“转换表”功能，将CAD图纸中的门窗表选择转换为各楼层的门窗属性，然后使用“转换门窗”功能将 CAD 图纸转换为门窗。 改造每层楼的门窗。 注意不要错过一楼楼梯间的乙级防火门。

具体操作请观看文末附件中的视频。 最重要的能力是能够阅读图纸。 最后得到计算报告，包括汇总表、计算书、面积表、门窗表等。只需点击“工程”命令栏下的“输出造价”即可保存.tozj格式文件。

2.2 鲁班成本

该软件的要求相对简单。 具体操作请参考文末所附视频。 最终可以获得某个细分项目的项目预算。

3. 最终结果参考

3.1 3D模型整体图

3.2 计算报告

(1)汇总表：

(2)计算书：

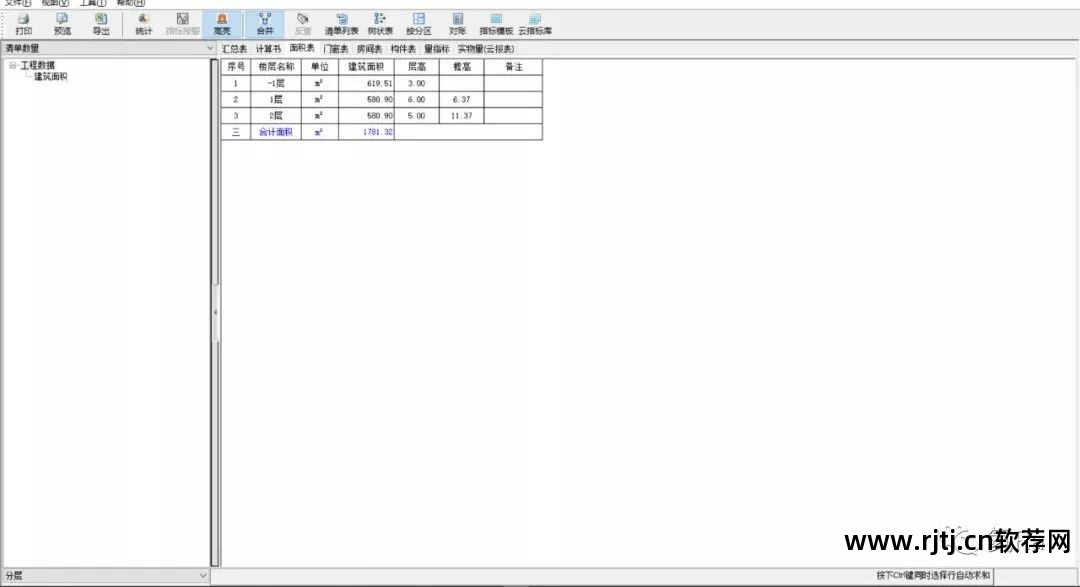

(3)面积表：

(4)门窗台：

3.3 成本报告

(1) 费用汇总：

（二）部分项目：

4. 总结

虽然我在鲁班软件下一共努力了13个小时（包括下载软件hhh）才终于完成了所有的作业，但不可否认的是，如果没有这个软件，单纯依靠手算会消耗更多的时间，也会变得更加的困难。并且更加困难。 对于较大的项目来说更是如此。

由于鲁班软件是汉化系统，自学并不难，但整个过程中真正重要的是作为土木工程领域从业者最基本的基本功：看懂图纸。 无论是做结构还是造价，目前来看，二维图纸仍然发挥着巨大的作用。

但更进一步，随着BIM技术在行业中的进一步推广和应用，或许这种基于二维图纸设计计算的技术将在不久的将来被淘汰，而在BIM平台上实现各专业的融合和融合。 团结。 也许10年后，在工程造价的机电课程中，老师会直接给我们一个已经确定了梁、柱、楼板等构件的三维模型，而不是二维图纸，这样我们就不用再看三维模型了。不用再担心了。 一座三维的小房子是在软件中从二维平面一点一点搭建起来的。

附上我完成的纪念照，感谢我的24寸大屏给我提供了很大的支持哈哈哈哈：
