科研论文中如何插入和注释图片
科研论文中必须插入相应的图片，并对图片进行合理的组合和注释。 Adobe Illustrator软件具有用户友好的界面并且易于操作。 对于初学者来说更容易使用该软件来组合图片以达到更好的视觉效果。 同时该软件可以输出多种格式的图片，并且与Adobe Photoshop、Origin等软件具有良好的兼容性，可以满足用户的不同需求。 具体步骤如下：
01

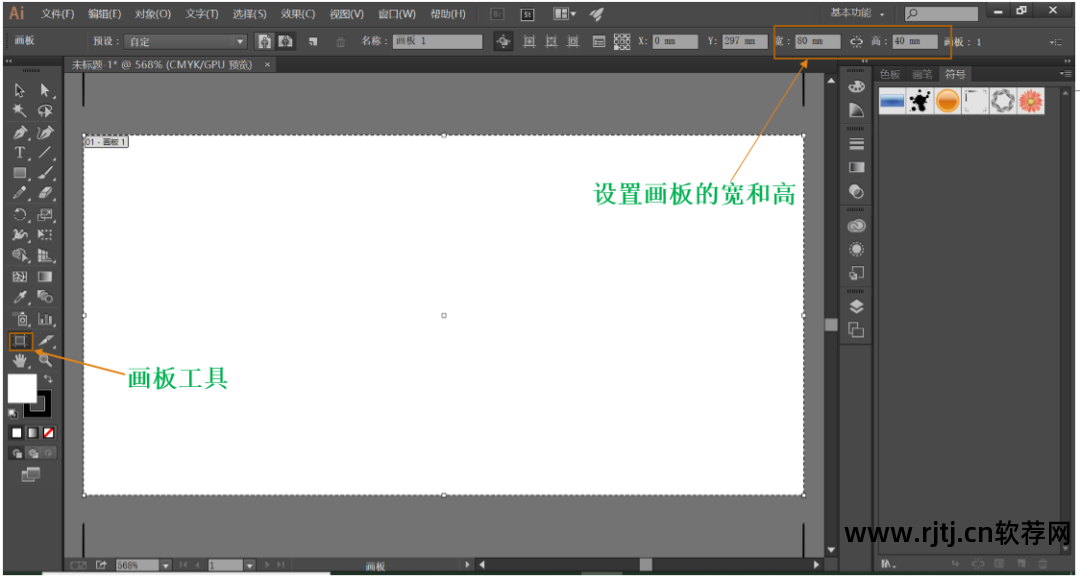

根据图片组合后在纸张中实际占用的空间设置“画板”大小。
创建新文件后照片合成处理软件，单击“画板”工具并在“画板”属性中修改其长度和宽度。 插到纸上时最好不要修改拼装图片的规格，以免影响美观。 这样就需要根据纸张中实际需要的空间来设置“画板”的大小。
02

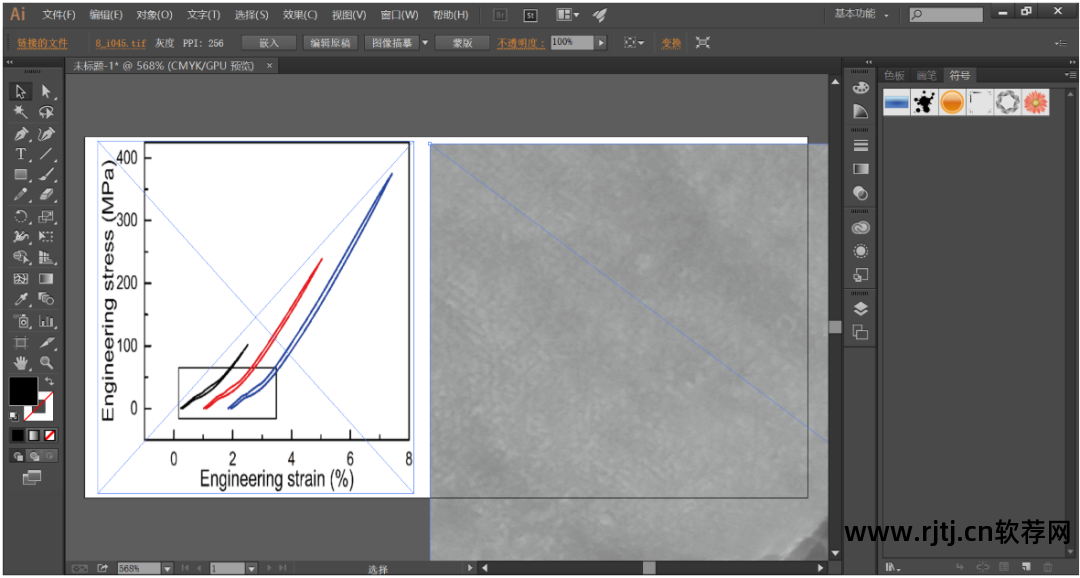

插入需要的图片
插入的图片可以是jpg、tif、eps等格式，比较灵活。
03

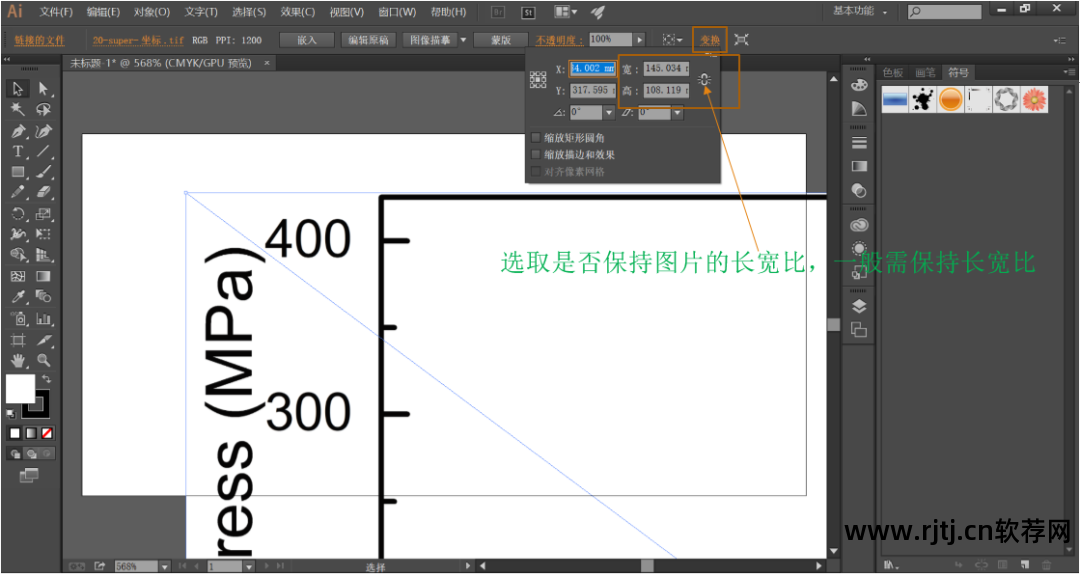

修改放置图片的规格
点击“变换”可以修改插入的图片规格。 此时，你只是粗略地调整一个图片规格，目的是让放置的图片更好地出现在画板上。 稍后照片合成处理软件，放置其他图片后，您需要调整图片的大小。
04
继续放置剩余图像并更改其规格
05

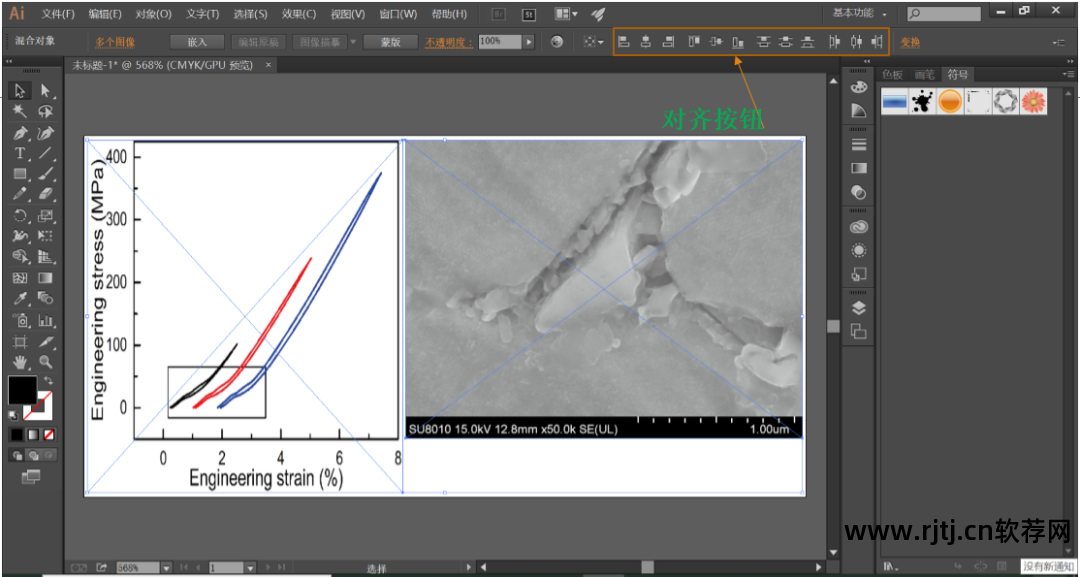

对齐放置的图像并进一步更改规格
按住“shift”键，选择所有放置的图像，然后单击对齐按钮将它们对齐。
06

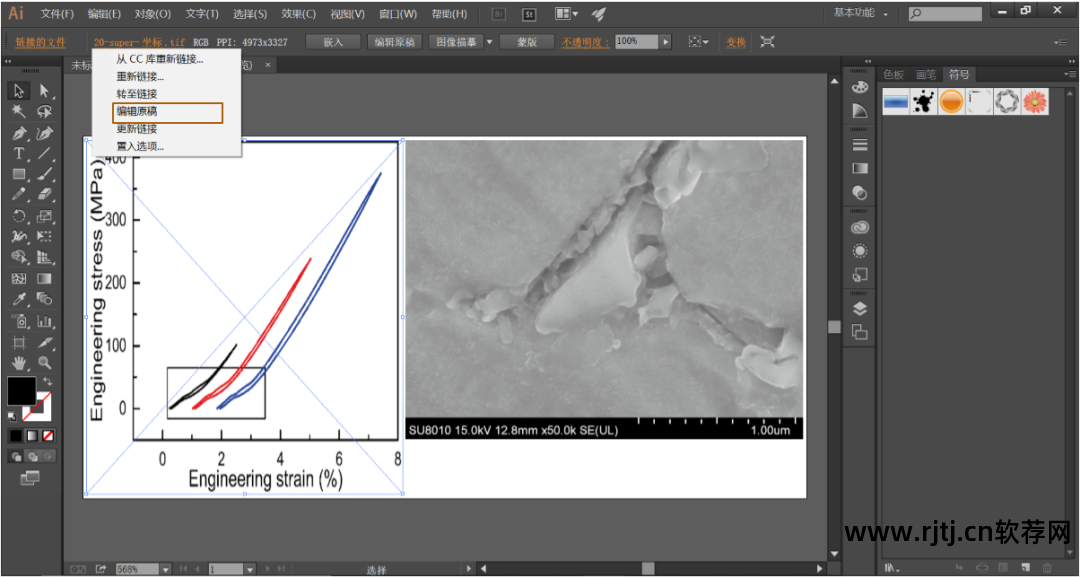

如果要更改图中轴刻度值和标题的文字大小和字体，可以点击链接文件名并选择“编辑稿件”
07

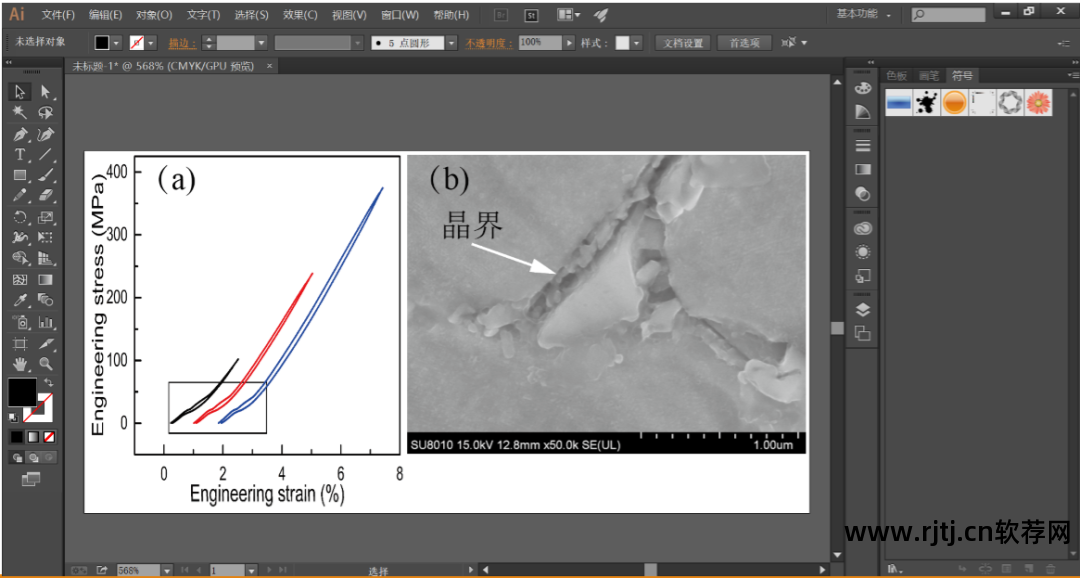

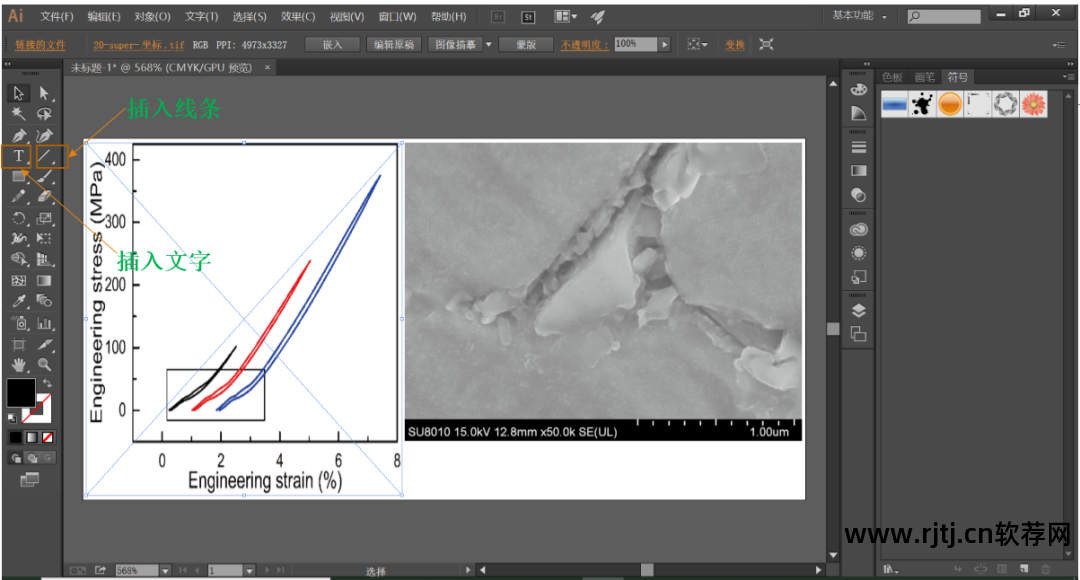

添加图像注释
单击相应的按钮即可将文本和腰围添加到图像中。 最终结果如下：
08

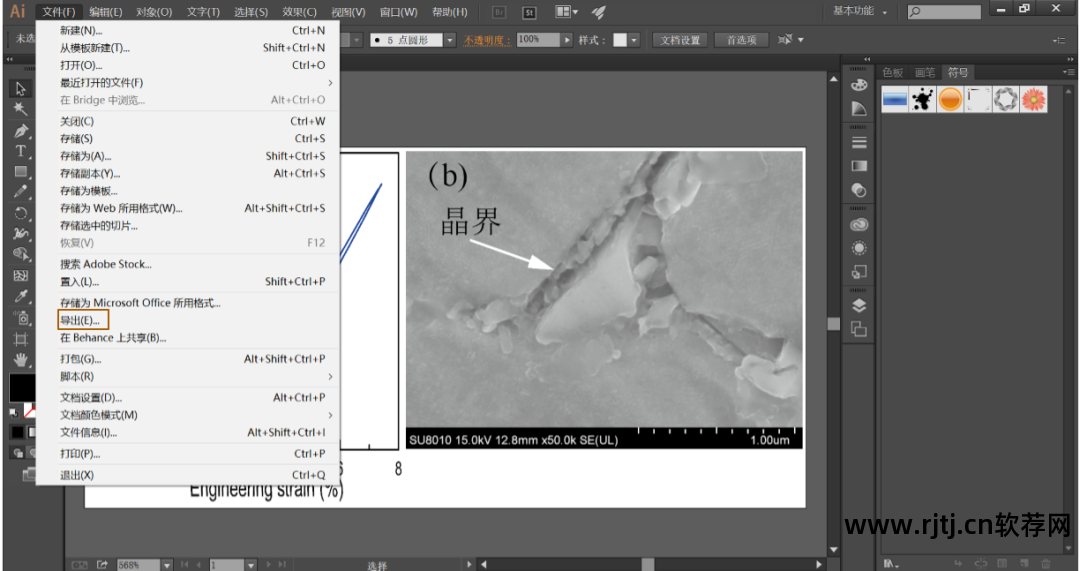

导出图片

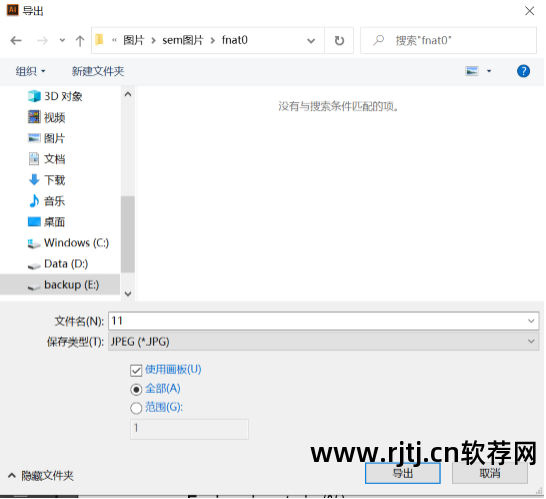

选择要导入的文件类型，勾选“使用画板”，这样保存图像时只保存画板中的视口元素，从某种意义上来说具有修剪图像的功能。 有时您可以根据需要设置多个画板。

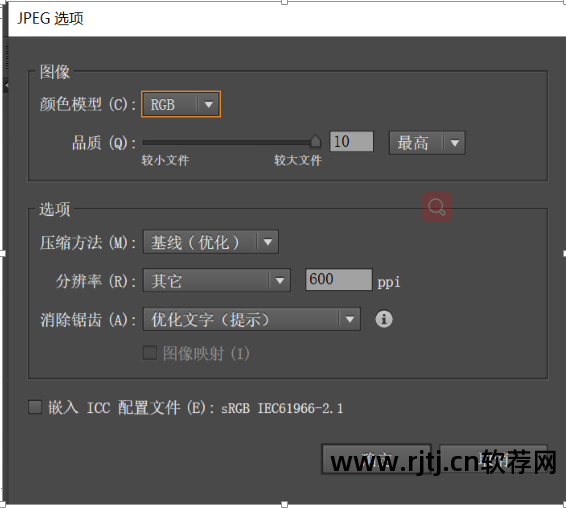

根据需要设置图像属性
作者简介：陈朝霞，华东交通大学博士，研究方向为金属新材料。
邮箱：czx79@126.com
发表论文：时效时间对铸态Fe56.5Ni30Al10.5Nb3形状记忆合金组织与性能的影响
陈朝霞、彭文毅
航空材料学报, 2020, 40(5): 13-19。
