MT6103ip的触摸屏和松下PLC的连接作为样例
创始人
2025-10-24 06:09:32
0次

下面以MT6103ip触摸屏与三洋PLC的连接为例。 其他品牌的PLC可作为参考。

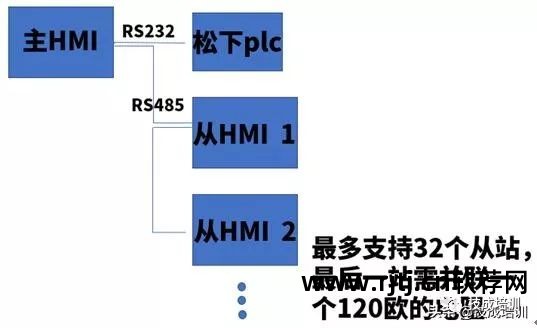

1、确定连接方案，如下：

一机多屏软件_电屏软件_屏幕的软件

2、硬件接线

以下是触摸屏的接线端子。 它有9个引脚，可分为一组RS232和一组RS485。

一机多屏软件_屏幕的软件_电屏软件

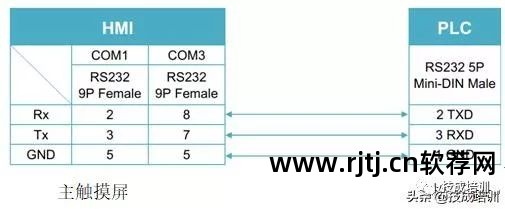

1）RS232用于与PLC连接（COM1）

一机多屏软件_电屏软件_屏幕的软件

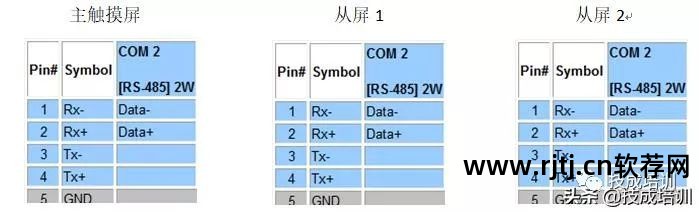

2）RS485用于触摸屏之间的连接（COM2）

电屏软件_屏幕的软件_一机多屏软件

所有触摸屏的1号引脚都连接在一起，2号引脚也连接在一起。 最后一个触摸屏上，1号和2号引脚连接的是120欧姆的电阻。

3、屏参设置

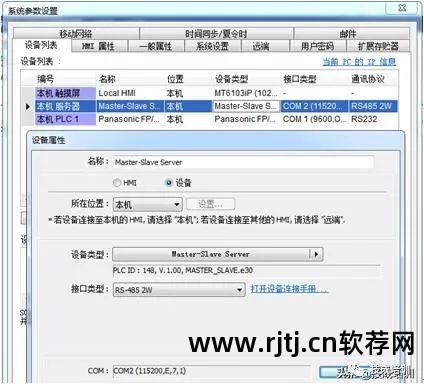

1) 主人机界面

打开伟伦软件，新建一个文件，添加主机服务器作为主触摸屏与从屏的链接一机多屏软件，RS-485，选择con2（将端口改为第二触摸屏连接的端口），添加本地PLC（连接三洋PLC），使用232通讯选择con1，在HMI属性中将站号设置为0，其他参数保持默认。

电屏软件_一机多屏软件_屏幕的软件

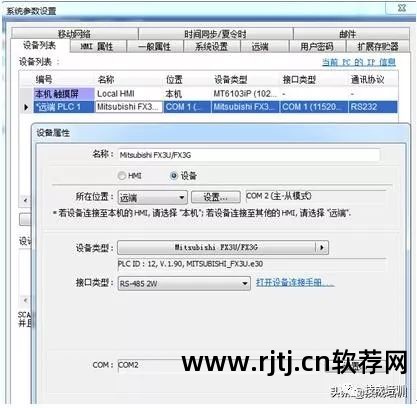

2) 从人机界面

创建一个新的从屏程序。 可以有多个从屏幕。 站号分别设置为1、2、3。 每个从屏只有一个不同的站号，其他参数是系统特定的。 。 。 。 添加远程PLC，选择远程（因为是通过其他屏作为链接连接的PLC），主从模式，选择com2RS485通讯一机多屏软件，通讯设置与主屏服务器设置一致，其他参数默认。

电屏软件_屏幕的软件_一机多屏软件

完成以上内容后，就可以实现一台PLC与多台伟伦触摸屏的通讯了。 所以陈老师也给大家准备了程序文件。 有兴趣的同学可以在后台回复“程序”，获取以下两个程序文件，可以用专业电气软件打开。
