作为一名从事钳工技术的工人，我每天都在弱电和强电之间行走。 工作时，不可避免地要阅读各种电路图，包括电气控制图、电子线路图、原理框图等。 听到这个问题，我觉得我还是对的。 看看电路图很有启发。 和同学们分享一下我看电路图时的感受。

阅读电子线路图的一些技巧（强电流）

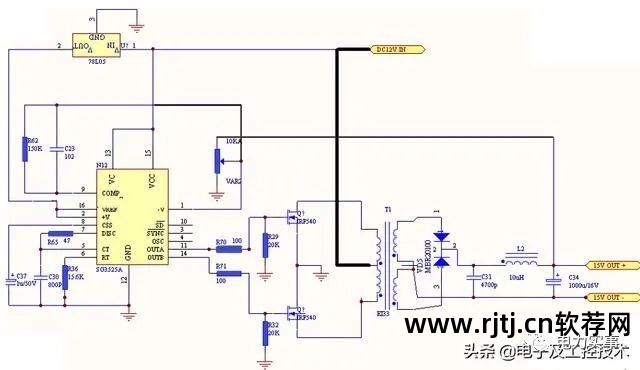

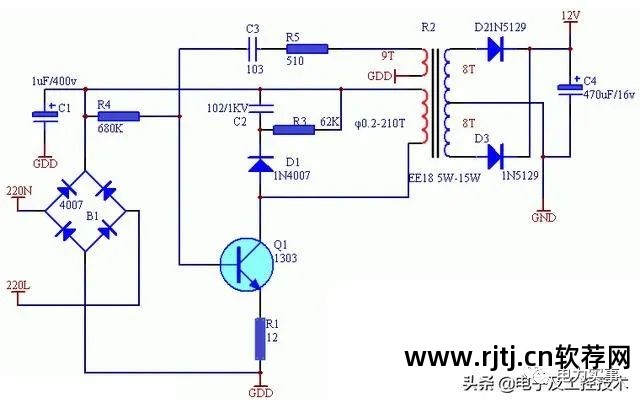

阅读电子电路，我们需要熟悉电子电路的一些常用“语言”。 即现实中应该用哪些符号来代替电子元件的实物图有统一的规定，以便我们可以在实物图和电路原理图之间进行转换。 ，可以帮助我们进一步了解电路中信号的来龙去脉以及电路的工作过程。

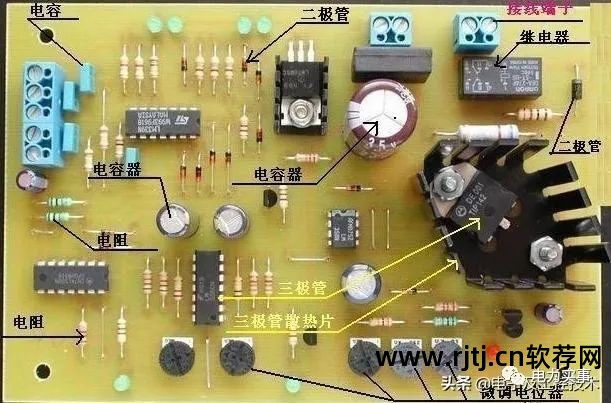

1、熟悉物理电子元件及其符号的对应关系

我们在看电子线路图时首先要做的就是能够熟练地将物理电子元件及其符号对应和连接起来。 这对于初学者来说非常重要。 以我为例。 刚开始学习电子技术时，总是使用穿孔板（简称通用PCB板）来连接简单的电路。 在培训期间，我可以使用电路图使用烙铁通过电线连接这些设备。 整体电路，我认为这是理解电子电路的关键一步。 通过这些练习，俗话说“纸上学终会变得浅薄，但知道了就必须勤奋实践”。

2.熟悉各种基本电路和部分元件的特性

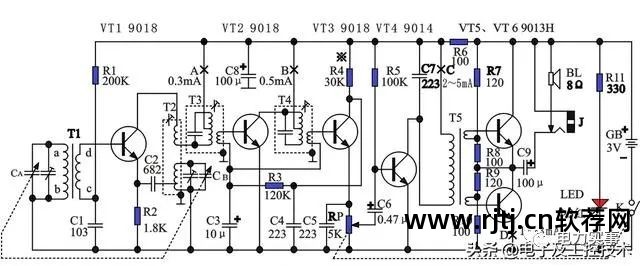

我们知道，电子电路图是由一些基本单元电路组成的。 要了解整个电路，必须要熟悉一些单元电路，比如各种放大电路、振荡电路、反馈电路、检波电路等。我刚开始学习电子电路组装的时候，做的第一个成品电路是六管超外差 AM 收音机。 当我学习的时候第一次听说这个电路的时候我很困惑。 我清楚地记得老师对我们的要求：读电路。 首先部分“切断”电路控制电路图绘制软件，然后整体“切断”电路。 通过老师对电路的分析和演示，我逐渐明白了，下面的电路虽然是由调谐电路、混频振荡电路、放大电路、滤波电路、功放电路等组成，但是还是完成了通过对当地基本电路的分析以及最终的组合。 整个电路的分析过程。

在分析电路时，还必须了解一些电子设备的特殊性。 例如，对于电容器器件，您必须了解两端的电流不能突变； 对于电感器件，您必须了解通过它的电压不能突变。 对于类似的电子元件熟悉其特性有助于分析电子电路。

3、“拳不离手，曲不离口”的思想

我们经常看到“拳头在手，曲在嘴里”这样的谚语控制电路图绘制软件，这就要求我们在空闲的时候多画画、多看。 如今，绘制电子电路图的软件有很多种。 我们可以通过软件画电路图，既学习软件的使用，又学习电路的分析。 只有多看图、多画，才能熟能生巧。

4.其他阅读电子线路图的方法

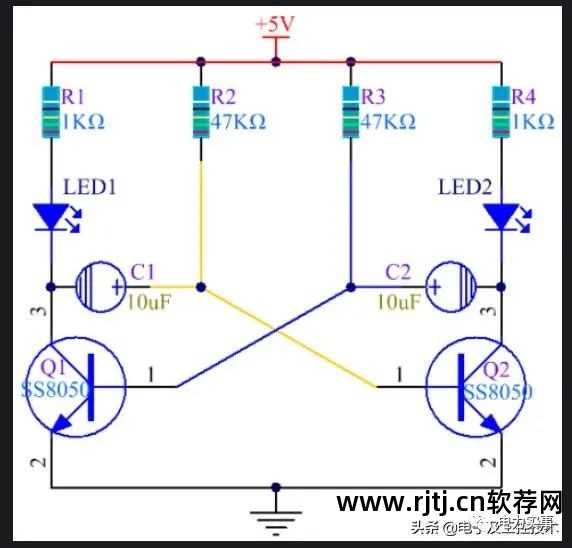

阅读电子电路图时，请注意接地符号。 有些图为了简单起见，在电路图中勾勒出许多接地符号。 对于此类电路，接地符号应视为通过导线连接在一起； 比如右图中的那个。 六个接地点可视为用导线连接在一起； 另外，当有多个支线连接点时，应注意是否有电气连接。 这是初学者在看电路时经常犯的错误。

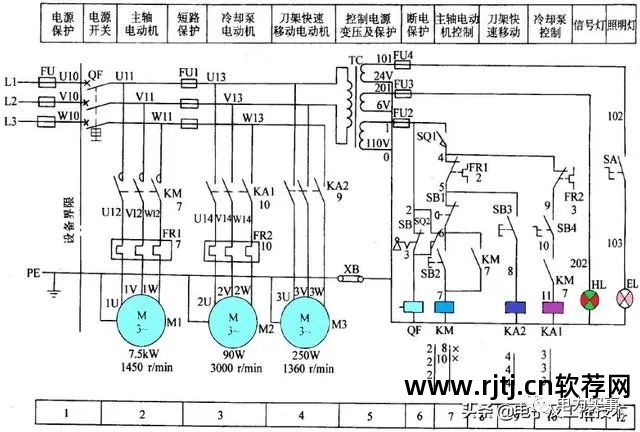

阅读电气控制电路图的一些技巧（弱电）

对于弱电电路来说，大多是由各类主要家用电器的熔断器、接触器、开关、按钮组成的具有一定功能的电路。 我对“读懂”电气控制电路有如下感悟。

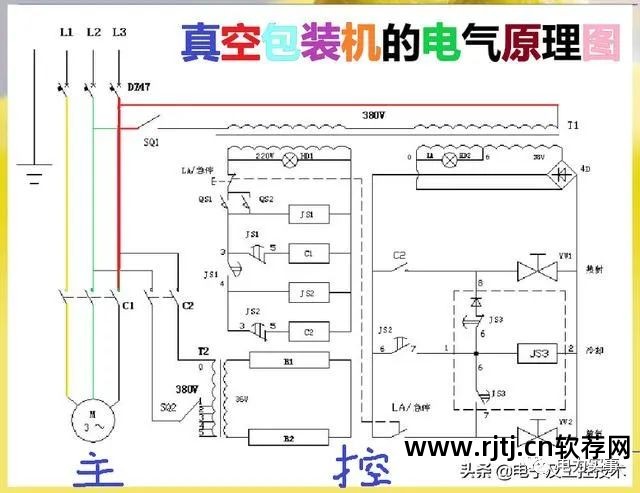

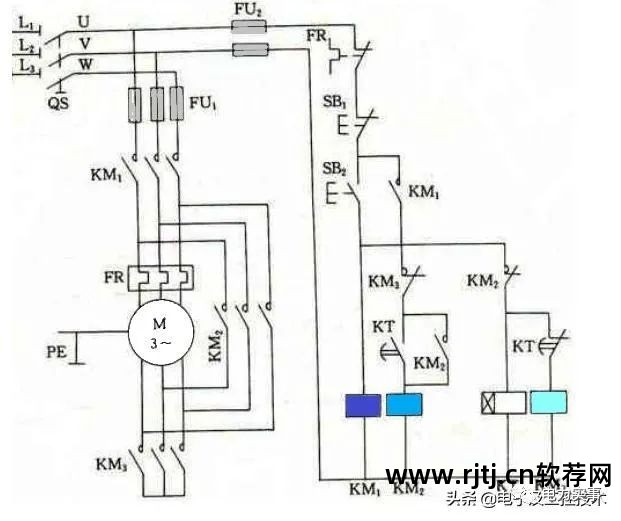

1、看电气控制电路时一定要先“主”，再“控制”

弱电电路通常分为主电路和控制电路。 在看弱电电路时，我们通常先看主电路，然后看控制电路。 主电路通常流过较大电压，受控负载通常为各类水泵； 辅助电路通的都是小电压，该控制电路由家用电器线圈、按钮和各种辅助触点组成。

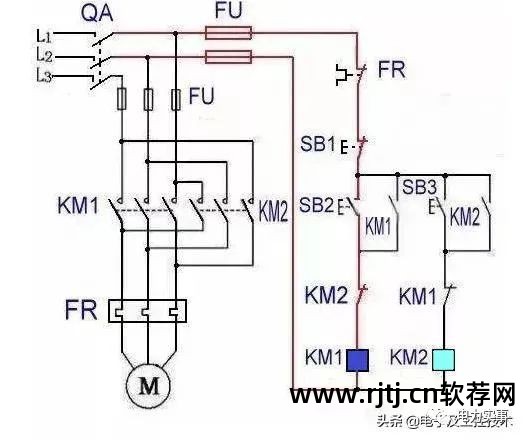

2、看电路图时，要注意家用电器的绘制方式。

电路图和电子电路图的区别在于电路图中使用了分离方法。 初学者在看电路图时要注意这一点。 从图中可以看出，同一个家用电器的部件不需要画在一起。 用统一的文字符号表示。

3. 阅读电路图的基本步骤

查看电路图时，应注意基本顺序。 看主电路时，通常是从用电设备开始，经过控制装置，再到电源； 看控制电路时，应该从上到下、从左到右看，也就是说控制电路也需要先看电源，然后再看各个电路，分析其工作情况各电路装置及主电路的控制。

看图片时的一些常见感受

通过我对电子线路和电气线路的看待方式的分析，我总结出看待它们的共同点是：

首先，在看电路图之前，必须熟悉国家统一规定的器件符号和文字符号； 其次，看图时通常采用“划分法”； 第三，看图时必须熟悉一些典型的单元电路环节和一些器件特性。
