概述

东南科技大学城市大学坐落于中国科技城四川省乐山市。 绵州、攸县有两所学校。 目前在校学生2万余人，拥有一支高素质的班主任队伍。 本项目是绵州学校中学生宿舍预付费云平台系统。

1 系统结构说明

预付费云平台系统主要实现东北科技大学城市学院绵州学院中学生宿舍的收费管理和能效评估； 监控范围为安装在配电箱内的260个三相预付费电表，分为14路公交车。 通过屏蔽双绞线与后台设置的通讯管理机进行通讯，通讯管理机将数据处理后上传至预付费系统后台，实现总线上仪表与预付费系统的数据连接。监控主机，并完成系统的能效管理和充电管理功能。

监控系统采用分层分布式结构，即站控层、通讯层和间隔层；

如图1所示：

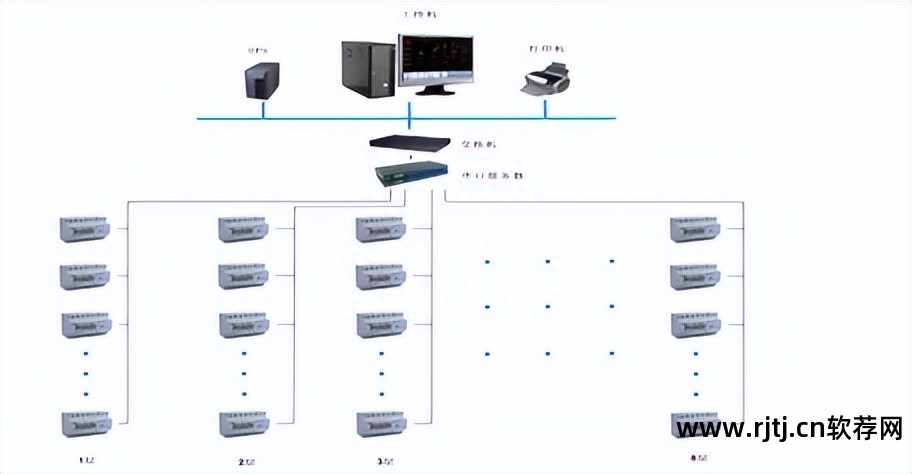

图（1）网络拓扑

区间设备层主要为：多功能网络电表和预付费多功能水表。 这些装置分别安装在相应一次设备对应的电气柜内。 这些设备均采用RS485通讯插座，通过现场MODBUS总线网络进行通讯，实现现场数据采集。

网络通讯层主要是：通讯管理机云远程控制软件教程，俗称智能网段，其主要功能是将分散的现场采集设备进行集中采集，同时远程传输至站控层，完成现场层和站控层之间的数据交互。

站控管理：配备高性能工控机、显示器、UPS电源、打印机等设备。 监控系统安装在计算机上，集中采集和显示现场设备的运行状态，并以人机交互的形式展示给用户。

以上网络仪表均采用RS485插座和MODBUS-RTU通讯协议。 RS485采用屏蔽线进行传输，通常使用两根连接线，接线简单方便； 通信套接字为半双工通信，即通信双方都可以接收和发送数据，并且只能同时发送或接收数据，数据传输速度为10Mbps。

RS485插座是平衡驱动器和差分接收器的组合，提高了抗噪声干扰的能力。 总线上最多可连接32个设备，传输距离为1.2km。

2 远程预付费用电管理主要功能

整个系统的软件设计分为集中抄表服务、远程预付费用电管理和用户余额查询三个部分。

集中抄表服务程序长时间运行，所有表计不间断进行远程抄表； 远程预付费系统包括所有开户、售电、远程控制和报表功能； 用户查询机系统用于宿舍内个人信息、充值、用电量的查询。此外，还可配置移动终端查询网站，可供宿舍用户查询个人信息、充值、远程控制、日常用电等。移动网站端实时消费。 如果满足条件，用户还可以使用支付宝银联等方式进行远程自助购电。

3案例分析

西北科技大学城市大学绵州学校远程预付费云平台系统为4栋中学生宿舍楼。 管理中学生宿舍预付费电能，可实现远程控制和充电。

配电箱采用预付费电表，主要检测所有常规电力参数，如：电流、电流、有功功率、电力质数、频率、有功电能、剩余电量、剩余电量等。

现场实现了以下功能：

a 预付费管理功能：先缴费，后用电，支持陌陌、支付宝、校园IC卡充值；

b远程集中抄表：无需人工抄表，1分钟内即可准确了解水表实时状态；

c 用电安全：支持恶意负载识别功能，严禁在宿舍内使用保温瓶、电热毯、电炉等可能引发火灾的恶意负载，同时对可使用的设备进行授权设置白名单；

d负荷控制：可对单个宿舍进行功率控制，达到极限时可手动合闸开关，可设置手动恢复；

e数据安全：网络数据传输采用金融级3DES加密算法，避免数据作弊、窃电；

f 手机邮件提醒：当金额不足或金额欠费时，有五级预警，可以及时通过邮件通知商家；

g远程控制：可对任意水表进行远程开关或断电保护等一系列远程控制操作，方便管理；

H 煤耗分析查询：用户和管理员均可查询预付费表或各类联网表每晚的能耗状况；

个人手机查询：支持手机用户自主购电、查询。

J：财务报表：可定期提供财务报告，如充值金额、使用金额、剩余金额等；

4。结论

预付费系统不仅可以预缴水费，实现“先缴费云远程控制软件教程，后用电”，还可以在电力供应紧张或响应政府号召时，根据用户用电性质有选择地进行。 “节能降耗”。 停电。 现场远程预付费系统实现先缴费后用电，可以杜绝中学水费预缴问题，从而减轻资金压力。 此外，宿舍用电与配电区域隔离，避免私接、盗电问题，更重要的是帮助中学实现中学生宿舍用电安全管理，杜绝宿舍用电火灾的发生。
