使用过激光打标机或者接触过激光打标机的人都知道，在使用这些设备时，也会涉及到焦距平面的正确调节问题。 设备制造商在设备安装培训和样品调整时也会指出焦距的重要性。 在正确的焦距平面上进行激光雕刻是设备正常运行的关键因素。 八一激光售后工程师OWEN，作为一名经常在客户使用第一线对客户进行培训、指导客户调试设备的技术工人，我深切了解合适的焦距对设备性能的影响。激光雕刻设备和许多其他设备直接让用户感到困惑和误解如何正确调整激光打标设备的焦距。 下面我就花点时间在这里总结一下一些常规的激光打标机焦距调试方法。 以供参考！

如何正确调整激光打标机的焦点

八一激光打标机

首先，在了解正确的调试方法之前，我们先来科普一下焦距的正确定义：

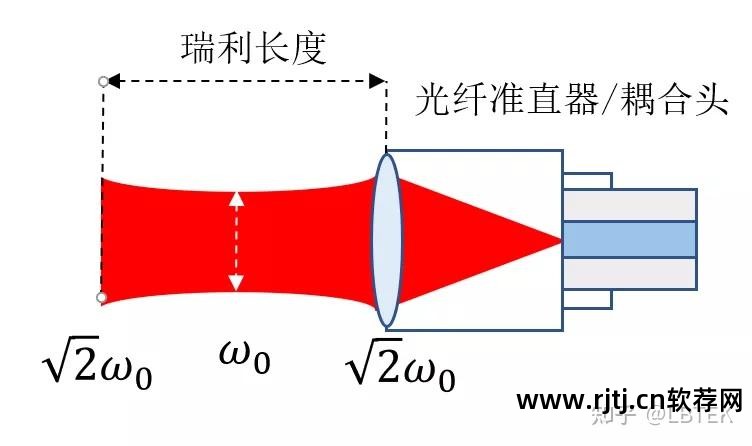

焦距，又称焦距，是判断光学系统中光线集中或发散的一种测量形式，是指从镜头中心到光线集中焦点的距离。 如右图：如何正确调整激光打标机的焦点。

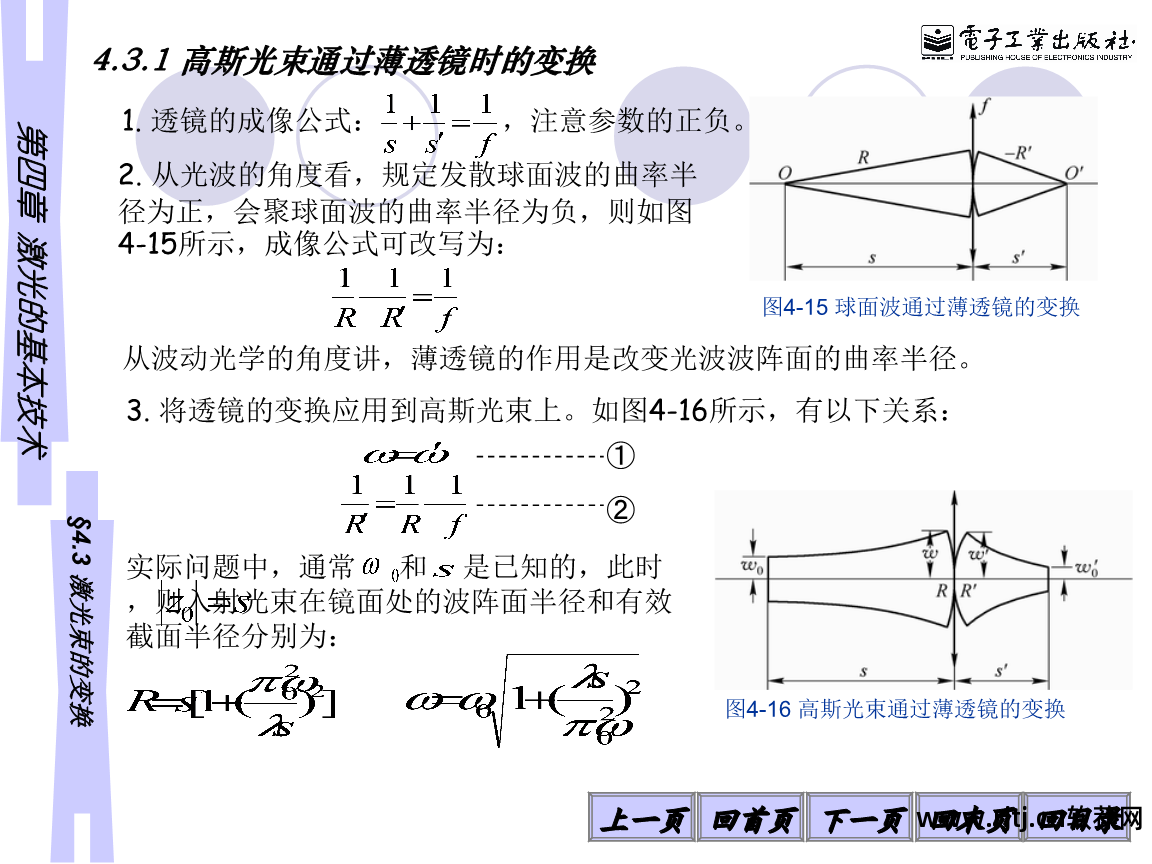

在激光打标设备中，激光经过整形后，会以平行光束照射到聚焦场镜上。 传统的激光打标设备大多采用凸透镜。 凸透镜通过光学折射将平行光束聚焦到焦点。 创建焦平面。 凸透镜的光心到焦平面的垂直距离就是我们所说的焦距。 我们通常用F=多少来表示它的焦距。 与大多数激光设备相匹配的聚焦场镜上都会有一个标记。 如：F=163； F=254 等等。 聚焦场镜是激光打标设备中非常重要的光学配件。 如上所述，激光形成的平行光只有通过聚焦透镜的会聚和组织才能聚集在一起，发挥其决定性的力量。

市场上常见的激光打标机对焦方式分为前对焦和后对焦。

第一张图是动态前调焦，即调焦步骤放在振镜偏转之前，可以产生更大的打标幅面，这里不再赘述。 我们关注的是前者，即后聚焦。 激光器形成的激光射向振镜的偏转镜框，配合控制软件生成我们预设的打标图案路径。 振镜镜架将激光折射到聚焦透镜，将能量聚焦到焦距平面，完成激光雕刻。 从这张图中，我们可以清楚地看到，激光的聚焦光束就像一根锥形锋利的针。 因此，如果激光的能量比较锐利，那么晃动激光打标机Z轴的唯一方法就是调整到焦距。 面条。 但从这张图中我们看不到的是，当聚焦的向心光束通过焦点时，由于激光的特性（单色性好、相干性好、方向性好、色温高），光束不终止或改变阶段，它们交叉并继续分散。 因此，如果激光焦距平面太低或太高，就会错过正确的焦距平面。 只有在正确的焦距平面上，激光击中物体后，激光光斑最小，能量最强，声音和颜色最亮。

当我们充分了解了与激光器焦距相关的理论知识后，我们将列出几种常规的求焦距的方法

第一种：连续光照测试法。

在打标软件上画一个正圆或一分米左右的圆。 定期填充后，在激光设置参数栏中将激光能量调整到较高水平，并尽可能使用较低频率，然后检查连续打标。 将金属名片等防护罩放在产品表面激光投射位置，连续发光进行打标，上下摇动Z轴，直至激光作用在金属名片上能量最强、声音最刺耳，而颜色最亮的，基本上就是焦距了。 上下测试几次，找到合适的焦距。 这些技术比较适合1064nm波长光纤激光打标机、半导体激光打标机、锥泵激光打标机、355nm紫外激光打标机、532nm红光激光打标机等激光打标机软件教程，气体激光打标机可以找一块白纸，然后在打标软件中画一个方框，不断发光并晃动Z轴，当纸上的线条最细时，就是焦距面。

第二种方法：检测焦距法。

设备厂商通知当前设备的焦距数据后即可记录，每次产品切换后。 您可以直接使用卷尺测量产品的表面。 刻度值是指场镜上的某个参考面，只需上下摇动即可得到刻度数据。 此方法适用于所有激光打标机，但有一个隐忧，即如果待激光雕刻的产品位置是凹的或不适合插入尺子，则此方法不实用。

第三种方法：双绿光对点值法。

这种方式要求设备在出厂时本身就具备该硬件配置。 检流计或检流计后面改装一两个斜绿灯。 借助直角三角形的一些原理激光打标机软件教程，一条固定的直角边和两条重叠的直角边找到焦距所在平面的另一条直角边。 只需要上下摇晃直至两个绿灯指示点重合即可快速找到焦距。 这种方法其实方便快捷，需要设备厂家的配合进行二次安装。 另外，如果调整不当或中心发生偏移，很容易造成欺诈，产生错误的焦距平面。

如何正确调整激光打标机的焦点

第四种：修改测距仪的手动变焦方式。

该方法是北京八一激光技术有限公司最近新推出的一种新的设置方法。 具体方案请联系八一激光获取工作视频和实施方案！

如上所述，常用激光打标机的焦距查找方法有多种。 掌握好之后就非常简单了。 事实上，如果我们接触更多的激光打标机操作和工艺，我们会发现，有一些特殊的工艺应用，在正焦距平面上的疗效可能并不好。 这时候我们也会用到部分焦点操作。 上次解释过。 敬请关注！
