钳工的理论和实践知识都比较晦涩和具体。 个人笔记本的普及和仿真软件的出现，让钳工学习专业知识变得更加容易。 借助仿真软件，您可以在个人笔记本上克服实验室部件品种、规格、数量不足以及仪器损坏等困难。 您可以通过验证、测试、设计、纠错和创新等不同方式进行训练和模拟。 验证虚拟场景的具体理论和现状，培养分析、应用和创新能力。 下面的仿真软件可以帮助我们解决钳工学习和设计中的一些困难。

1.Multisim软件

Multisim（如图1所示）是一个非常优秀的专业SPICE仿真标准环境。 它功能强大，为用户提供了所见即所得的设计环境、交互式仿真界面、动态显示设备和3D效果。 软件的仿真电路、虚拟仪器、分析功能和图形显示窗口。 其特殊之处在于：

1、利用软件虚拟化电子、钳工元件、仪器仪表，可以模拟电路设计和电路功能测试。

2、提供数千种电路元件供实验选择，并可创建或扩展现有元件库。 所用部件的参数可以在制造商的产品用户指南中找到。

3、提供实验仪器：万用表、函数信号发生器、双迹示波器、直流电源； 提供专用仪器：波特图仪、字信号发生器、逻辑分析仪、逻辑转换器、失真度仪、频谱分析仪、网络分析仪等。

4. 具备电路性能分析能力：AC/DC灵敏度分析、电路噪声分析和失真分析、瞬态分析和稳态分析、时域和串扰分析、器件线性和非线性分析、离散傅立叶分析、电路分析零极点分析等

5. 能够设计、测试和演示台架、模拟电路、数字电路、射频电路、单片机和插座电路等。

6、可以方便地对元件设置各种故障，如不同程度的开路、短路、短路等，然后观察电路在不同故障情况下的工作状态。

7、在进行仿真的同时，还可以存储测试点的所有数据，列出仿真电路的所有元件，存储测试仪器的工作状态，显示波形和具体数据，并可以直接复制输出实验数据、测试参数、曲线及电路原理图等

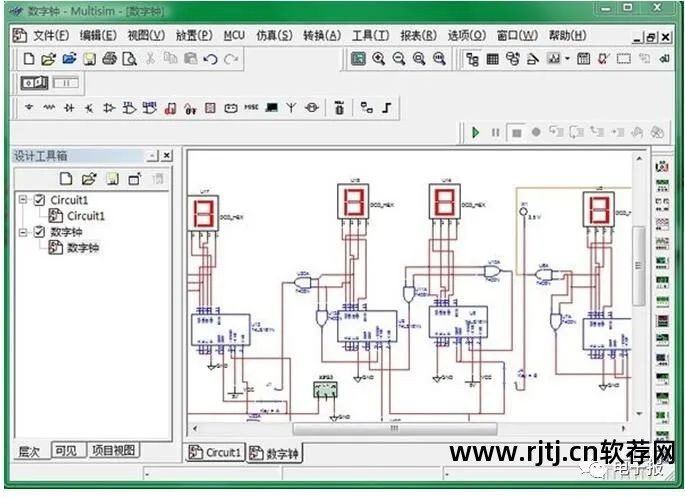

图1 Multisim软件

2.电子工作台软件

ElectronicWorkbench（如图2所示）是美国InteractiveImage公司推出的一款经典而精美的电子电路计算机辅助设计软件。 将原理图设计、系统仿真与仿真、虚拟仪器相结合，形成虚拟电子工作台； 桌面提供万用表、示波器、信号发生器、扫频仪、逻辑分析仪、数字信号发生器、逻辑转换器等拖放工具； 元件库包含许多大公司的晶体管元件、集成电路和数字门电路芯片，也可以通过外部模块导出； 仿真结果可以快速显示在示波器、逻辑分析仪和扫描仪上。 频率仪、万用表等检测仪器； 可以方便地实时更改电路参数并进行实时仿真。

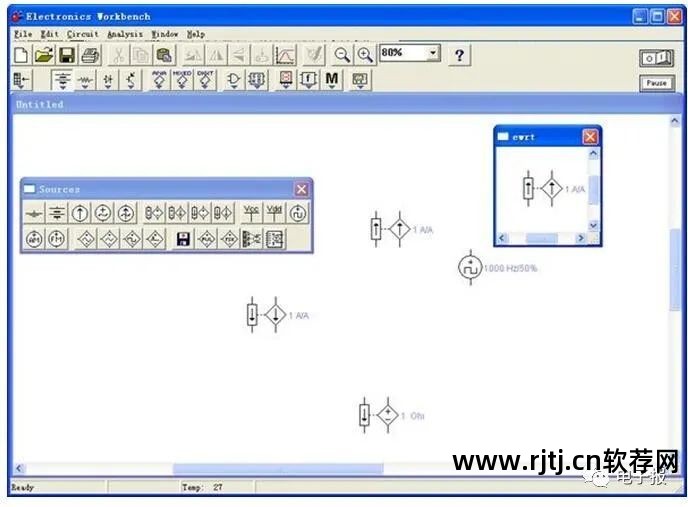

图2 Electronic Workbench软件

3. Clair钳工模拟教学软件

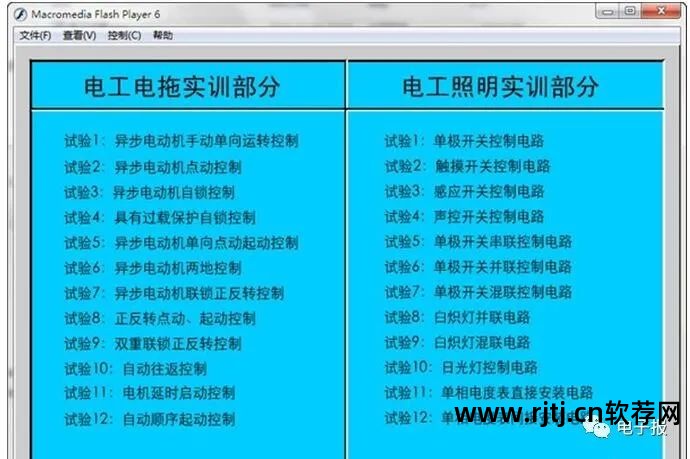

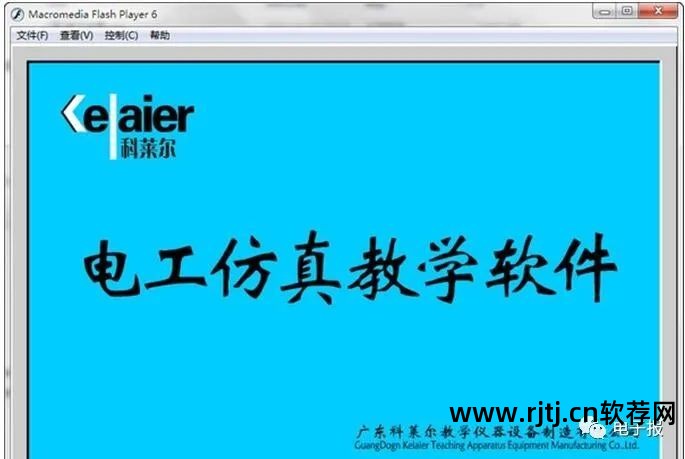

克莱尔钳工模拟教学软件（如图3、4、5所示）是一款非常适合中级钳工学习的小软件。 该软件以Flash动画的形式学习常用的电气控制电路，包括钳工电动拖拉机12个培训项目和电工照明12个培训项目。 每个项目都有器件介绍、接线原理、手动接线、自动接线等多种教程和实训部分，不仅可以直观地让学习者储备概念知识，还可以有效培养接线和接线的能力。排除故障。 由于该软件是基于flash的，所以使用前需要在笔记本电脑上安装flash播放器。

图3 Clair fitter模拟教学软件1

图4 Clair fitter模拟教学软件2

图5 Clair fitter模拟教学软件3

4.电子技能与实训模拟教学系统

电子技能与培训模拟教学系统（如图6、图7所示）是一个电子技能模拟教学系统，非常适合喜欢电子技术的初学者。 这个软件内容很丰富。 形式有多媒体演示动画教案和自学互动教案。 视频部分是在一家小型一流企业的实景拍摄。 所使用的设备和工艺均为生产车间目前使用的生产技术。 软件支持多媒体播放，使人们能够亲身体验仪器的使用方法和注意事项，面对仪器的困境才能感受到操作仪器的真实疗效。 该软件操作简单，不需要任何笔记本水平。 使用软件学习就像看书一样。

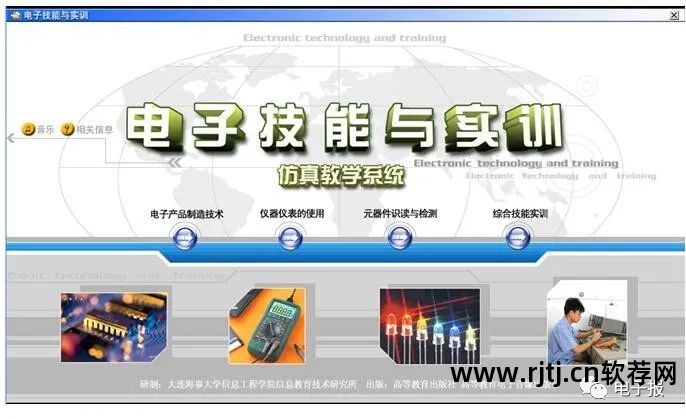

图6 电子技能与培训模拟教学系统1

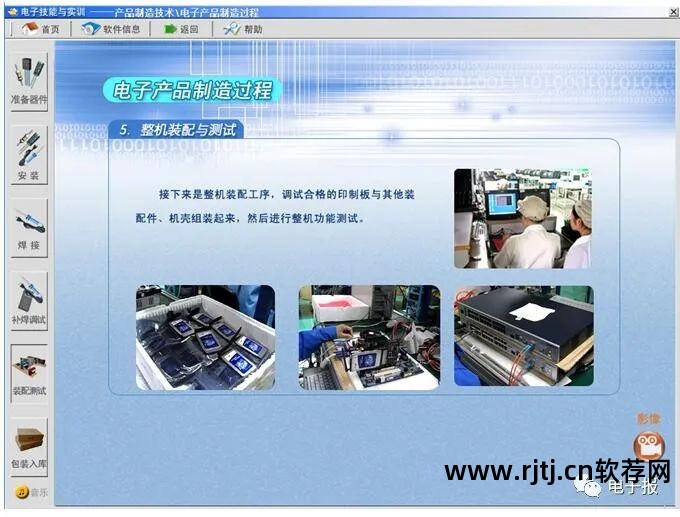

图7 电子技能与培训模拟教学系统2

5.电气技能与实训模拟教学系统

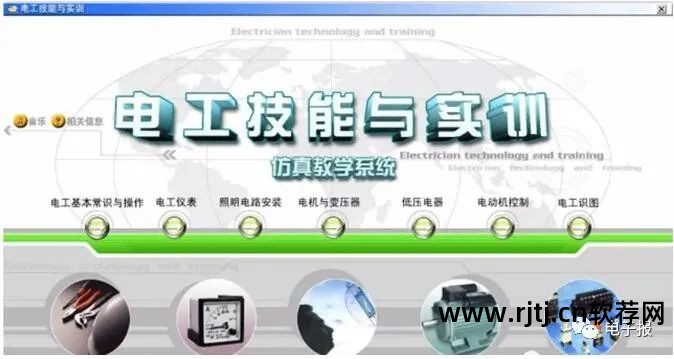

钳工技能与培训模拟教学系统（如图8、图9所示）是一款功能强大的钳工模拟教学软件。 软件内容包括钳工基础知识和操作、电工图、电器仪表、低压家用电器、照明电路安装、电机及变压器、电机控制等，讲解工作原理、使用注意事项、接线、常见故障，以及图文并茂的分析方法。 由简单到复杂，通过直观、循序渐进的讲解，让初学者轻松掌握钳工知识。

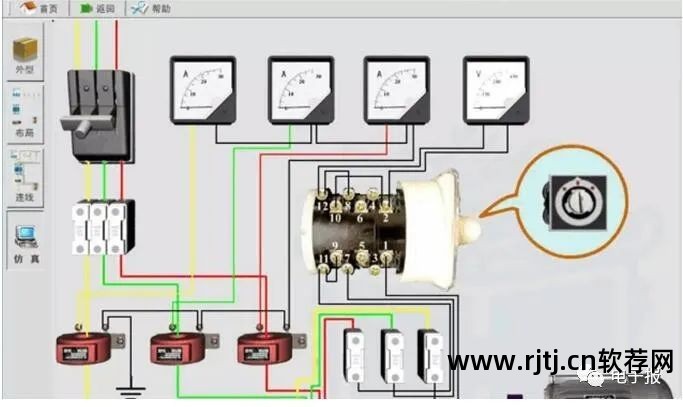

图8 钳工技能与培训模拟教学系统1

图9 钳工技能与培训模拟教学系统2

6.cade_simucn电路绘图软件

cade_simucn电气线路绘图软件（如图10）是一款经典实用的电路绘图仿真软件。 它是一款模拟电路的仿真软件，特别好用。 除了提供电源熔断器、隔离开关、接触器开关和电机电气元件等丰富的工具栏，显示接触开关按钮、电子元件和接触器线边缘外，还提供了各种常用的电路器件符号。 用户可以直接调用，因此很容易绘制电路图，并且可以模拟运行，支持单步模拟，但可以连接E/S（PLC）模拟。

与其他软件相比，本软件不仅包含了各种电气元件符号，而且每个元件的类型也很多，制作成工具栏使用； 不仅可以快速绘制电路图，还可以实现电路图的草图绘制；电路仿真； 可以打开 CAD 格式的电路图并构建新的电气图。

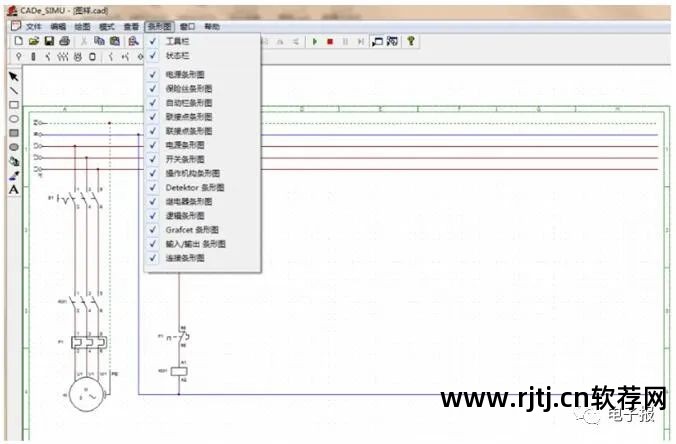

图10cade_simucn电路草图软件

7.V-MECA虚拟机电一体化软件

V-MECA虚拟机电一体化软件（如图11、图12所示）是一款学习电路设计的软件。 该软件旨在对电气、气动、PLC等装置的机电系统进行仿真，并可以进行虚拟仿真。 该软件使用起来也比较方便。 选择器件用符号绘制二维电路图或使用三维模型在系统中实现虚拟仿真。

图11V-MECA虚拟机电软件1

图12V-MECA虚拟机电软件2

八、三菱PLC仿真英文软件

三菱PLC仿真英文软件（FX-TRN-BEG-CL）（如图13）是三菱电机推出的针对FX系列PLC设计的仿真教学软件。 只要将软件安装在个人笔记本上，无需其他设备，即可根据给定的现场工艺条件和所选项目的工艺流程编制PLC矩形图，写入模拟PLC主机，并模拟驱动现场机械设备运行。 也可以不考虑给定的现场工艺电气仿真软件，而仅依靠其工艺条件来编制任意矩形图，并用灯光、铃声等来显示运行结果。

图13 三菱PLC仿真英文软件

9、电子装配工常用的APP

电子装配工常用的应用程序包括装配工指南应用程序、电工估算器应用程序、照明估算器应用程序等。

1.钳工指南APP

钳工指南APP（如图14）是焊工学习的辅助工具，涉及钳工电子行业的理论基础、常用数据和疑难奥秘，配有大量实际案例和演示图解。 借助本APP电气仿真软件，您可以估算四色环内阻、五色环内阻、色环电感。 您可以学习热科学基础知识、查询数据、使用钳工工具、安装变配电、低压电路。

图14 钳工指南APP

2.钳工估算器APP

钳工估算器APP（如图15）是焊工的好帮手。 它可以估算铁芯截面积、压降、电流、电压、有功功率、视在功率、无功功率、功率素数、负载电阻和最大电缆宽度函数。 该软件可以安装在Android手机上，使用起来非常方便。

图 15 Fitter Estimator APP

3. 照明估算器APP

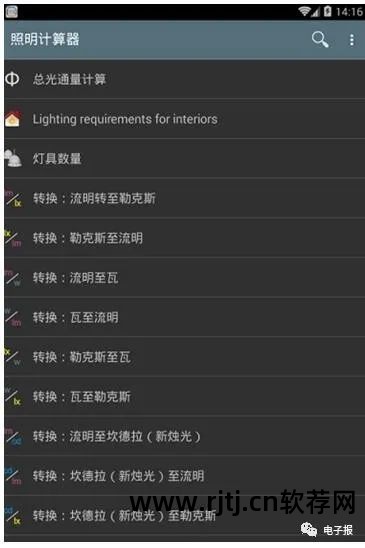

照明估算器APP（如图16）是电子专业人士的得力助手。 可估算内阻增流、电阻超前、功率质数校准、电压电压、灯管数量等数据。 该软件可以安装在手机上，使用起来非常方便。

图 16 照明估算器 APP

倪建红 湖北省武穴中等职业中学
