电路开发设计需要学习哪些软件？ 电路设计软件是指电路图绘制、优化、测试、仿真软件。 在国外，畅销的电路设计软件的开发和使用有：protel、powerpcb、Allegro、orcad、cam350等。这种电路设计软件包括电气原理图草图、印刷电路板设计、数字电路仿真、可编程逻辑元件设计等功能可以帮助您更好的开发和学习。 下面小编就为大家简单介绍一下这款软件：

1. 普罗特尔

Protel是Altium公司在20世纪80年代末推出的EDA软件。 在电子行业的CAD软件中，它当之无愧地排名落后于众多EDA软件。 它是电子设计师的首选软件。 国外较早已使用。 在国外的普及率也是最高的。 一些高校专门开设了课程来学习它。 几乎所有电子公司都使用它。 很多大公司在急招电子设计人才时，常常会在自己的条件一栏中写上。 根据需要使用PROTEL。

最初的PROTEL主要作为印制板的手工接线工具，运行在DOS环境下，对硬件要求很低。 而现在PROTEL已经发展到DXP2004，这是一个巨大的EDA软件，完整安装超过200M。 它工作在WINDOWS95环境下，是一个完整的板级全方位电子设计系统。 包括电路原理图绘制、模拟电路与数字电路混合信号仿真、多层印刷电路板设计（包括印刷电路板的手工布线）、可编程逻辑元件设计、图表生成、电子表格生成、宏操作支持等。 ，并具有Client/Server（客户/服务器）架构，还兼容其他一些设计软件文件格式，如ORCAD、PSPICE、EXCEL等。其多层印制电路板的手工布线可实现100%的布局率莱州渡PCB。

国外购买PROTEL软件比较容易，而且有很多关于PROTEL软件和指令的书籍，这为其普及提供了基础。 如果您想了解更多PROTEL的软件功能或下载PROTEL99的试用版，可以在INTERNET上。

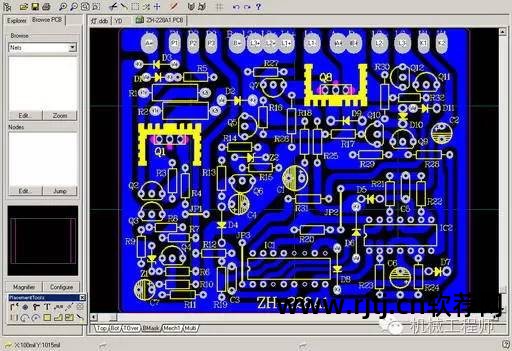

电路开发设计软件protel

2.电源电路板

powerpcb是一款由德国Mentor Graphics公司主推的手动电路设计软件，也是电子工程领域应用最广泛、性能最好的EDA软件之一。

用于设计和制作印刷电路板底片的软件与PowerLogic配合使用，可支持多种电子元件，如内阻、电容器和各种IC芯片。 PowerPCB与PSpice不同，前者可以模拟电路特性，而后者不能。最新版本是PADS9.5，其中包括

电路仿真HyperLynx、高速PCB设计PADSRoute、原理图设计DxDesigner、PADSLogic及仿真。 PADS软件广泛应用于手机PCB设计、MID以及其他消费电子产品的PCB设计。 PADS软件可以直接导出其他软件的设计图纸，非常方便。

电路开发设计软件powerpcb

3. 快板

Allegro是Cadence推出的一款先进的PCB设计布线工具。 Allegro提供良好的交互工作插座和强大的构建功能，其后端产品Cadence、OrCAD、Capture的结合为当前高速、高密度、多层复杂PCB设计提供了最完美的解决方案和路由。 Allegro具有完善的Constraint设置，用户只需根据要求设置布线规则，布线时不违反DRC即可达到布线设计要求，从而节省繁琐的人工检查时间，提高工作效率！ 更可定义最小线宽或线长等参数，满足当今高速电路板布线的各种需求。

软件中的ConstraintManger为用户提供了简单明了的界面来设置和查看Constraint声明。 它与Capture的结合可以让EE电子工程师在绘制电路图时设置规则数据电气仿真软件，并将其汇集到Allegro工作环境中，并根据规则手动处理和检测零件和布线，并且规则数据经验丰富值可以在相同性质的电路板设计上重复使用。

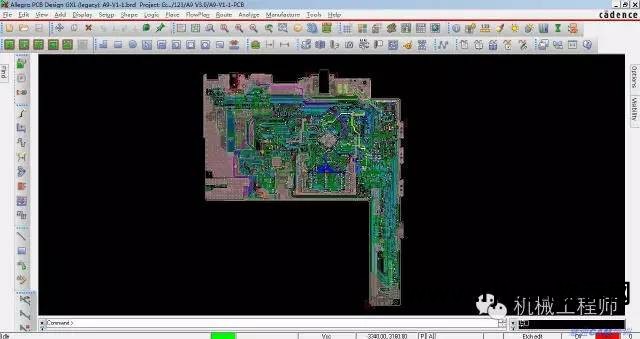

电路开发和设计软件 Allegro

4. 奥卡德

Orcad是一套个人笔记本中的电子设计手册软件包，专门用于电子工程师设计电路图及相关图表、设计彩印电路板的彩印图、电路仿真等。

借助Capture软件，可以绘制电路原理图并为制作PCB和可编程逻辑设计提供连续的仿真信息。 作为行业标准的PCB原理图输入方法，OrCADCapture是当今世界上最流行的原理图输入工具之一电气仿真软件，具有简单直观的用户设计界面。 OrCADCaptureCIS拥有强大的器件信息系统，可以在线集中管理器件数据库，从而大大提高电路设计的效率。 OrCADCapture 提供了完整且可扩展的原理图设计方法，可有效应用于 PCB 设计创建、管理和重用。 OrCAD 将原理图设计技术与 PCB 布局和布线技术相结合，可以帮助设计人员从一开始就捕捉设计意图。 无论是设计模拟电路、复杂的 PCB、FPGA 和 CPLD、PCB 修订的原理图更改，还是设计分层模块，OrCADCapture 都为设计人员提供了快速的设计输入工具。 据悉，OrCADCapture原理图输入技术可以让设计者随时输入、修改和测试PCB设计。

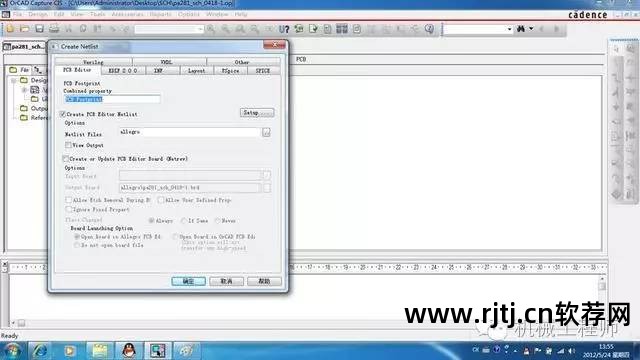

电路设计与开发软件orcad

5.电子白平衡

EWB是日本Interactive Image Technologies Ltd于20世纪90年代初推出的一款特别优秀的电路仿真软件，专门用于电子电路的设计和仿真。 目前常用的是EWB5.2，与其他EDA软件相比，它是一个相对紧凑的软件（仅16M）。 但它的模数电路混合仿真功能非常强大，几乎100%模拟真实电路的结果。 与其他电路仿真软件（如Prote199se）相比，具有界面直观、操作方便、易学易用等优点。EWB提供万用表、示波器、信号发生器、扫频仪、逻辑分析仪、数字信号发生器、桌面上的逻辑转换器、电流表、电流表等仪器仪表。 您可以创建电路并选择组件和测试仪器。 直接从屏幕上的组件和仪器库中选择。 电子电路的分析、设计、仿真都包含在键盘的敲击之内，这不仅给电子电路设计者带来了无尽的乐趣，也大大提高了电子设计工作的质量和效率。

电路开发设计软件EWB
