做电子实验，不仅要实际购买零件来做实验，还要制作原型来看看电路的行为趋势，使用电路仿真软件也是一个不错的选择。

电路仿真简介

电路仿真又称SPICE（Simulation Program with Integrated Circuit Emphasis），利用计算机的计算能力和算法，让用户仅通过描述电路中的各种结果，例如直流展宽、频率响应和瞬时波形等，就可以计算出电路中的各种结果。电路接线。

早期的SPICE是用文本文件编写的，描述了电路中各个元件是如何连接的，称为网表，所以当电路非常复杂的时候，有时会出错。 我相信，如果你写过一次SPICE，你就不应该想再写一遍（生命不应该浪费在这种无聊的事情上）。

后来图形化socket开始流行，也有人把SPICE写成了图形化socket，所以操作也比较简单，但是即使是图形化socket，在仿真之前还是需要把电路做成Netlist，这样SPICE可以吃它并分析它。

专业的SPICE其实是要花钱的电路仿真软件multisim，而且有自己的领域。 CadenceOrCAD对于一般电子电路来说已经足够了，但是如果要处理RF领域的事情，不仅要考虑元件的选择，还要考虑布局的线宽和线距。 阻抗匹配特性等等都必须考虑，这时候就需要像KeysightADS这样的分析工具。

还有其他工具可以在布局后进行模拟装配，观察元件之间是否存在干涉，甚至可以进行挠度分析。 基本上只要老板口袋够多，肯花钱，就可以用。

但在这个软件自由化的时代，市场上还是有一些免费资源可以使用的。 像我这样做一些小研究是完全令人满意的。 让我们与您分享吧！

电路实验室

其零件库分类清晰，易于理解，而且零件厂家给出的参数齐全。 没有理由会这样。 这东西其实是需要付费的，但是有免费试用期。 注册后可以使用一段时间，但是我忘了是多久了。

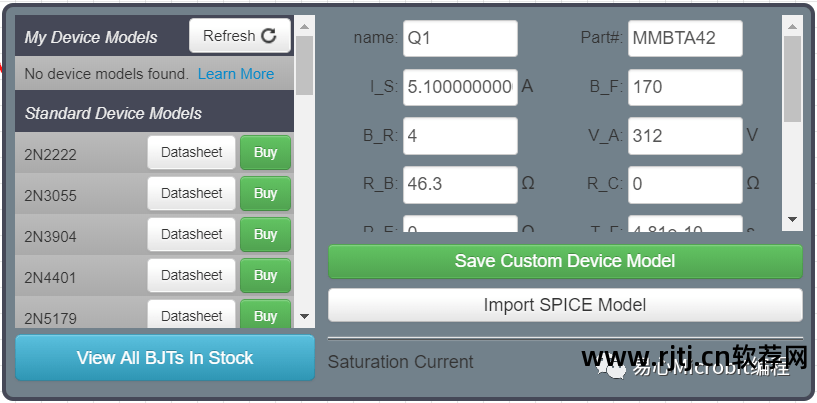

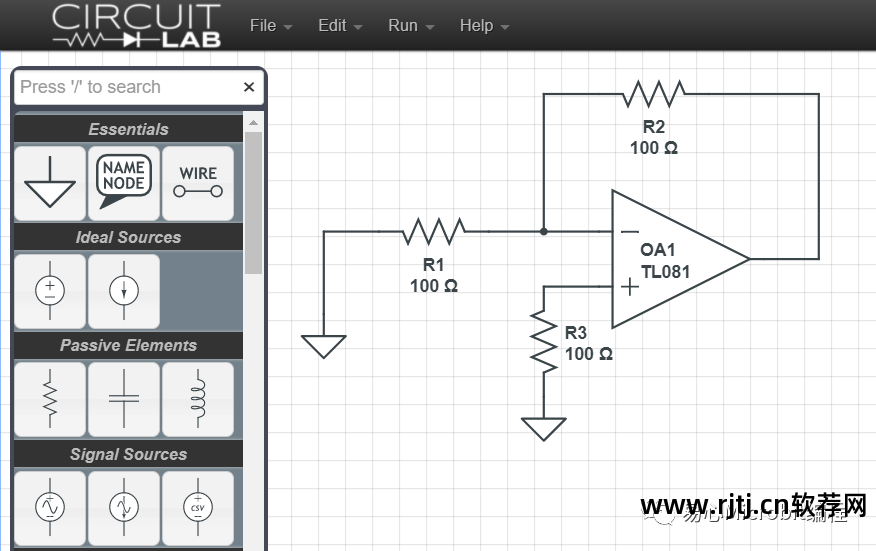

我免费使用了一段时间，发现CircuitLab非常好用，所以我真的付费了一年，目前它是我体验中的第一。 操作插座更加美观简洁但直观，而且配件商安装的配件库也很齐全。 虽然它有免费试用期，但我仍然建议购买一年。

不仅仅是UI的外观，如果你要仿真的电路包含晶振开关功能，在其他在线仿真软件中可能会遇到崩溃的情况，比如switchingpower的电路，但CircuitLab不会出现崩溃的情况（至少我有没有遇到过）。

其零件库完整，并有零件经销商支持。 零件列表右侧有一个购买按钮，因为CircuitLab与零售商Jameco合作，按下它就可以直接购买实体零件，非常方便。

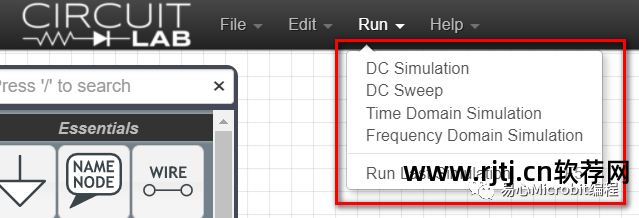

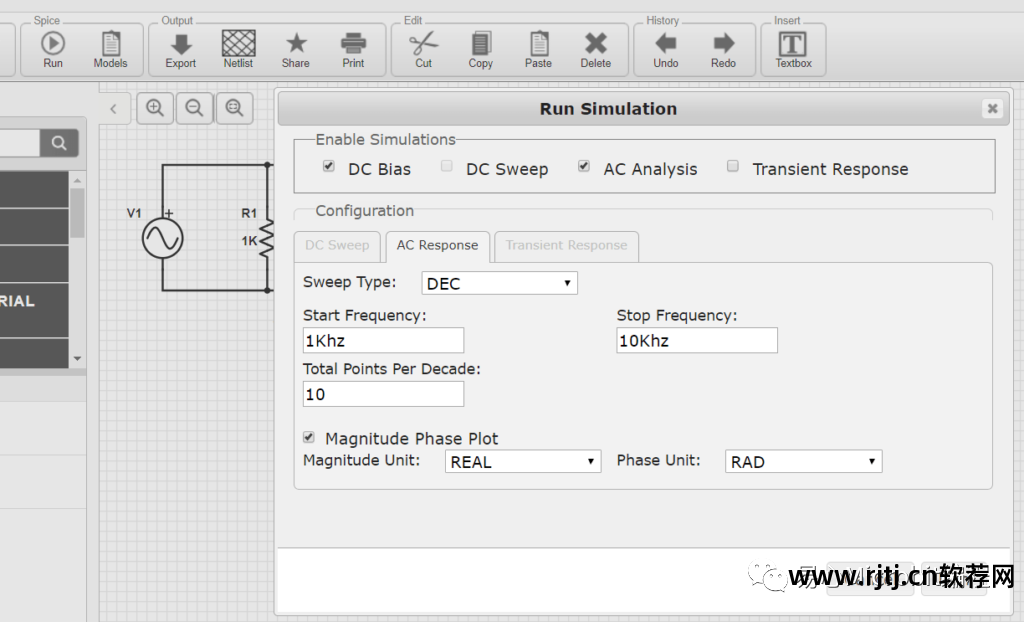

它可以做你想要的所有分析，DC/AC/时域/频域，基本上可以满足需求。 它可以做参数分析，比如将R的值从1K、2K、一直增加到10K，还可以看到10个瞬时波形或频率响应。

零件模拟

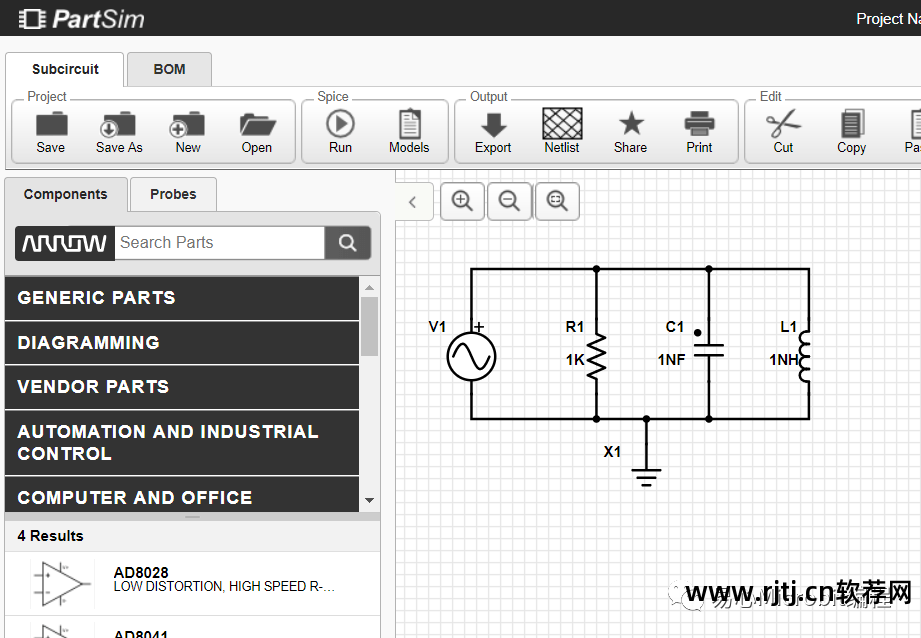

这是一个基于Web的电路仿真网页，带有基本的零件库。 前三项Genericparts/Diagramming/Vendorparts基本可以满足大部分需求。 前面的选项可用于购物。 Partsim 与零售相关。 Arrow与经销商合作，第四项之后的选项只有照片和数据表，只能点击左上角的箭头才能进入零售商，零件本身没有超链接可以连接到Arrow。

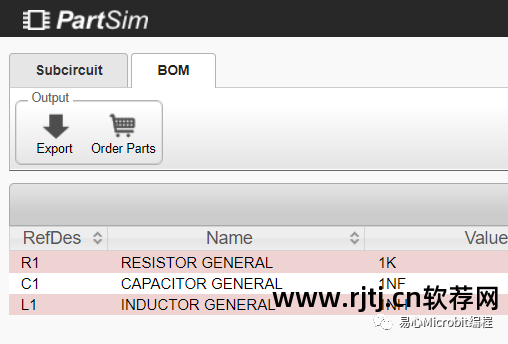

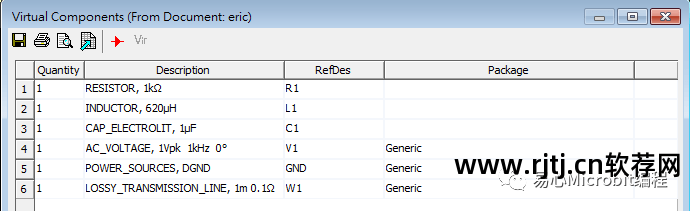

它的伟大之处在于它可以转移到BoM表（物料清单零件清单）中，所以如果你想买东西就不需要再次组织它。

仿真需要的基本样式也有，包括如右图所示的DC/AC/Transient，但是不能做蒙特卡洛分析，而且瞬态分析中的探针功能只能显示基本的电流和电压，没办法供你自己写加减乘除的公式电路仿真软件multisim，但如果你只是想粗略地验证一下电路，这个工具就绰绰有余了。

多重模拟蓝

这是NI公司在PC上开发的一套电路仿真软件。 所有DC/AC/Transient分析均可完成。 一不留神就会看到LabView的影子。 MultiSim的特点是它和OrCAD非常相似，看到右图了吗？

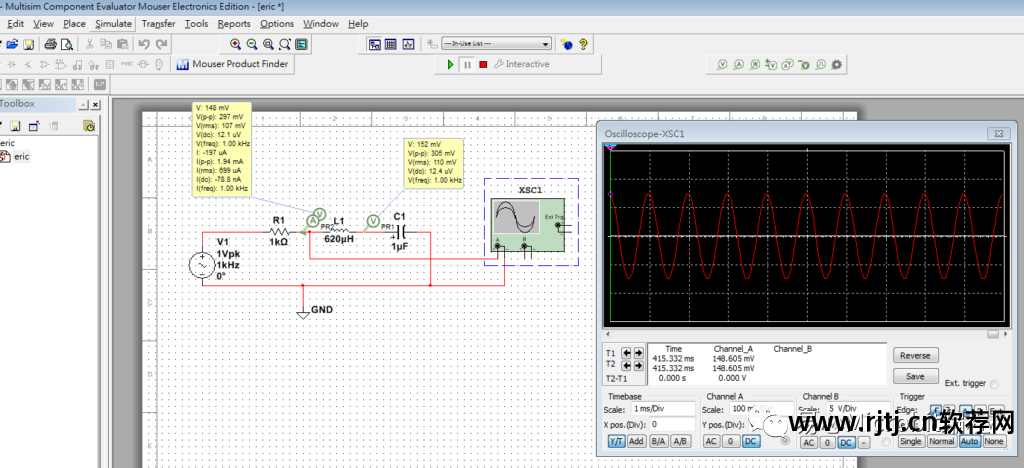

在进行仿真时，不需要进行复杂的设置。 只需拉动示波器图标并连接，波形就会立即出现。 非常直观，所有实时电流和电压也可以直接显示在电路上。

该套装有免费期和三个月的欣赏期。 我认为它的功能很强大。 NI的MultiSim是和零售商Mouser结合的，所以有两部分数据库，一是标准数据库，二是Mouser的数据库。

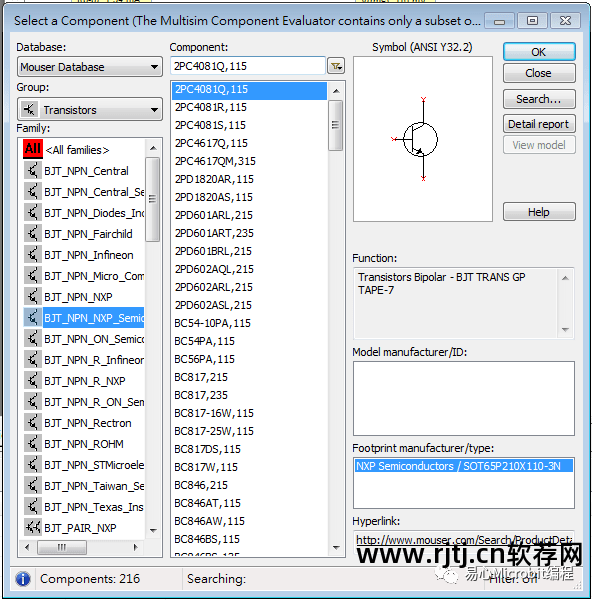

标准数据库中的零件不多，基本上常用的都有，包括555timer/ADC/DAC。 如果把数据库切换到MouserDatabase，零件库的内容会突然增加，多到根本吃不完。

另外，MultiSim还可以转换BOM，让您的采购更加方便，功能确实强大。

DCAC实验室

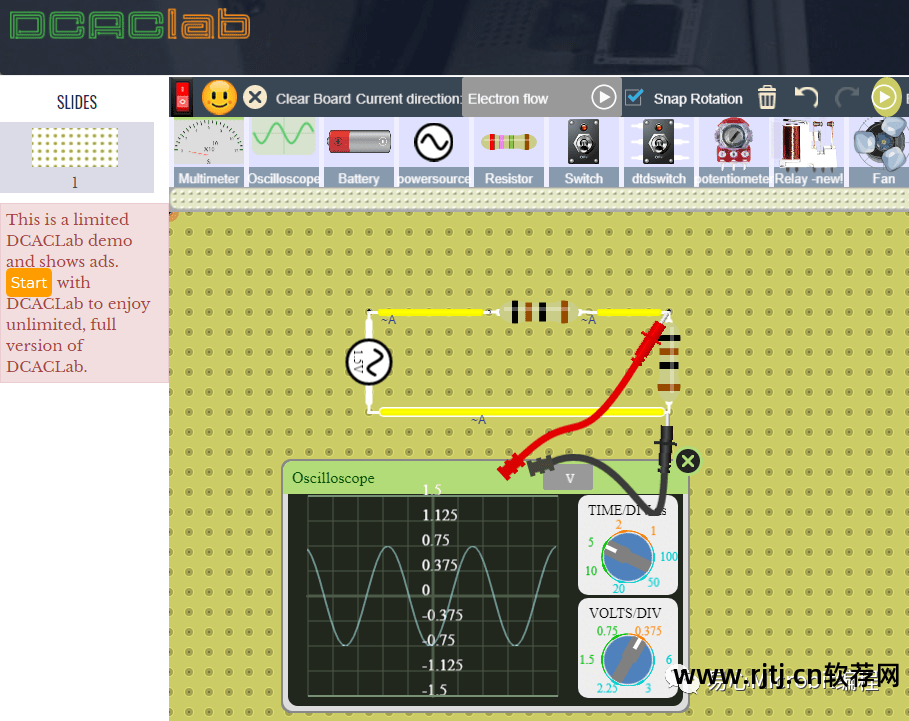

这个网站更像是一个中学生做电子实验的入门网站。 它只有DC/时域的分析，没有其他的，所以称为DCAC。 它有一个很大的特点，就是零件的呈现完全用实际图像来表达，我觉得非常适合中学生。

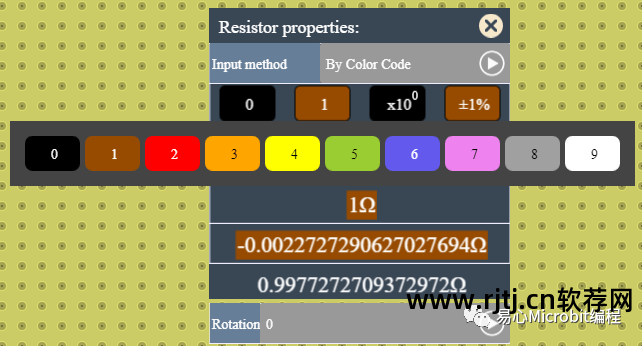

就连电阻值的参数调整也是通过颜色代码来呈现的，如右图所示。

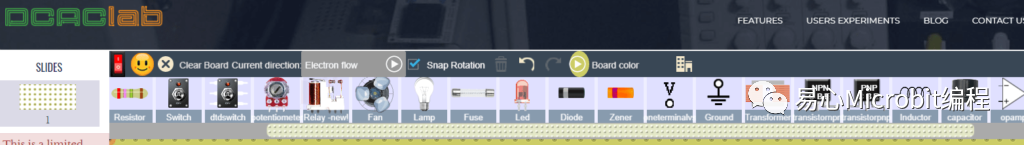

它的零件库不多，如右图所示，但是做大规模的电子实验是没有问题的。

弗斯塔德

该网站是用Java Applet编写的，可以用来模拟简单的电路。 对于那些想简单尝试电路的人来说非常方便。 电路选项中有很多示例电路。 别看它丑陋的用户界面。 它提供555定时器和各种逻辑门。 不幸的是，它只能模拟模拟电路并分析时域。

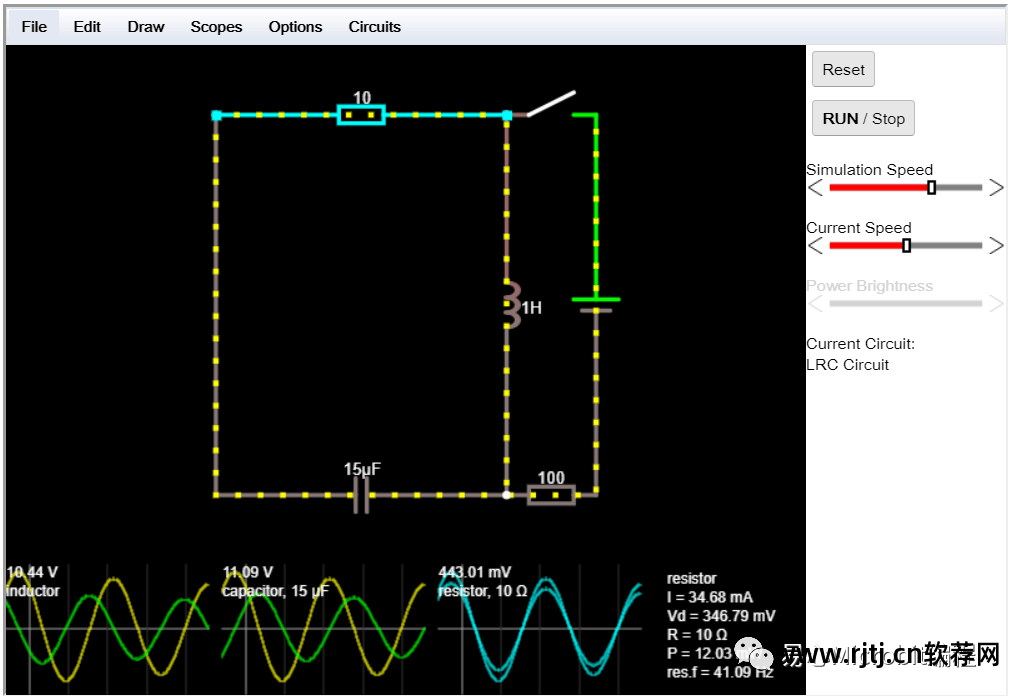

其特点是所有电压/电流可视化，可以清楚地知道电压的流向和大小，这对于分析问题非常有帮助。

它有一个完整的零件库，但它没有与零售商集成，因此没有广告，也没有购买按钮。 屏幕很干净。 因为这是一个非常学术的人写的，是为了给世界做出贡献的。 如果你上网站，你会发现他写的内容包括化学、数学、电子、量子热、电磁学等，电路只是其中的一小部分。 份量，实在是太惊人了。

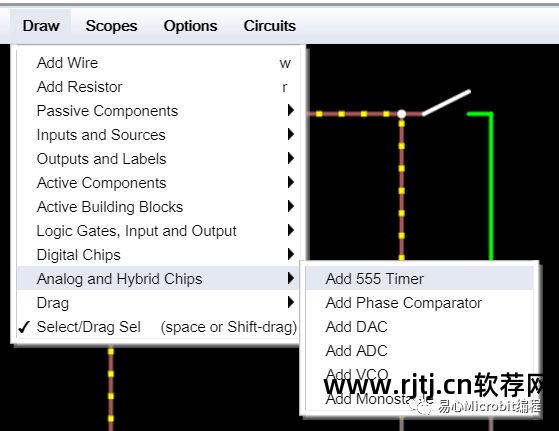

它的零件库居然有ADC/DAC/VCO，太震撼了。

在线史密斯图工具

如果你需要了解高频电路的行为，比如传输线理论，你可以使用这个网站，它可以让你直观地拖放元件，做阻抗匹配和频率响应，重点是它是免费的。

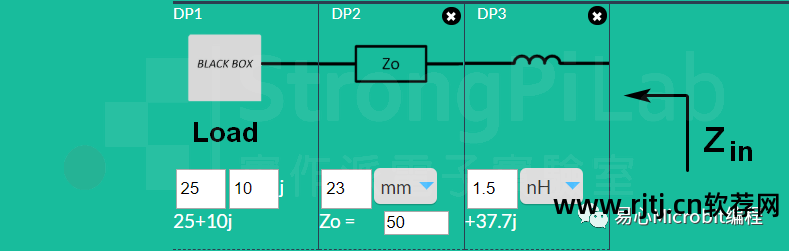

阻抗匹配线

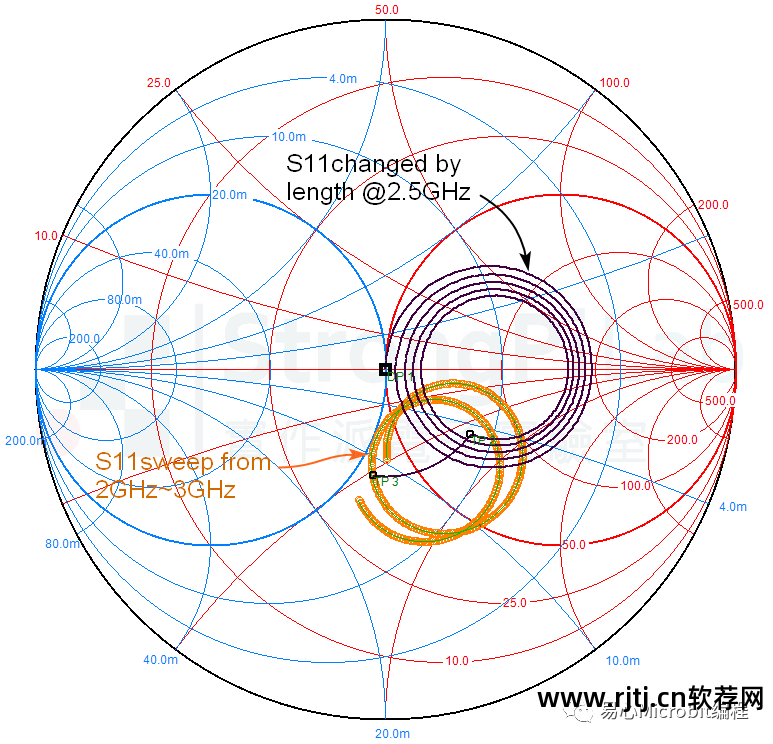

绘制线后进行频率扫描，您仍然可以在 SmithChart 上看到 S11 的轨迹，因此您可以确定线的行为。 其唯一的缺点是频率扫描的点太少。 如果把频率拉宽，S11的赛道就会显得有点菱角。 这时候就可以考虑下一段要介绍的软件了。

SmithChart 上的频率响应

史密斯

这是法国一位院士编写的软件。 它专门用于微波电路的仿真。 有付费和免费版本。 如果你像我一样组件很少，那只是用来研究和玩的。 使用免费版就可以了（免费版不能读取文件，而且组件数量也有限）。 大概1000元左右，我觉得比专业CAD实惠多了，用来研究应该够了。

30cm75ohm电缆仿真图

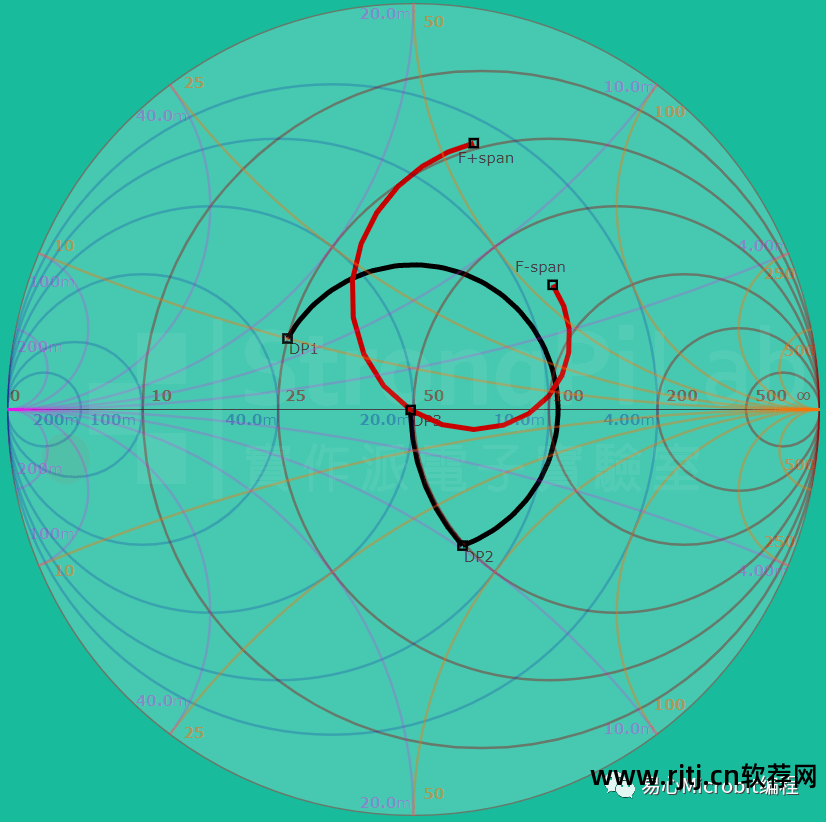

这套Smith软件可以模拟几乎所有的高频电路。 对我来说最有用的是频率扫描点数可以自己设置。 喇叭。

实验室

如果你想模拟电磁场的运动，可以考虑这个软件ONLAB，这是一个有限元分析软件FEM，它是一个免费的OpenSource，其中包括Gmsh建模软件和GetDP求解软件，基本上任何发散度，旋转度、偏微分等等，我想对于它来说应该不难。

它允许您构建模拟磁场和电场流动的 3D 模型。 如果您熟悉自己领域的物理模型，您可以使用该软件来帮助您分析不同形状和材料参数下的场模式。

它唯一的缺点是GUI界面不太好用，但还是可以用的。 虽然它不像专业的软件包，但它为用户简化了麻烦。 另外，GetDP的物理模型和仿真环境的描述只能用文本文件来表达，是可以吃的、可以计算的。 只要里面有公式，它就能有输出，所以它不仅限于电磁场，还可以用于热力学、流体热学等。

oneLAB 的 FEM 分析软件

概括

总体来说，Designhouse有更多机会使用电路仿真，必须仿真才能制作芯片，而下游系统业大部分主要用于组装后的验证，使用SPICE的人数相对较少。

比如我遇到问题的时候，我会用SPICE来验证一个小电路，而且不需要太精确，只要趋势符合预期就可以了，所以高质量、好用或者即使是免费软件也很适合我。 需要。

您喜欢使用哪一款？ 白菜和芋头各有各的喜好。 工具没有好坏之分，只有合适与否。 我希望您能找到适合您的工具。

=======================
