产品描述

红外智能人体测温系统，简称：红外筛查仪，是一种能够以非接触方式快速检测人体表面水温的仪器。 该仪器由核心处理系统、显示屏、温度检测传感器、报警装置、机箱支架等硬件和操作系统软件组成。 具有非接触、温度范围宽、响应时间短、筛选速度快、测量精度高等特点。 采用进口传感器，借助红外热辐射原理，快速有效地筛查和测量人体表面的湿度。 在筛查过程中，如果发现可疑发热患者，仪器立即启动报告装置，测得的体表温度数据可以有效及时避免人员交叉感染，防患于未然。

产品特点

1、应用最先进的数字脉冲技术，采用对射式红外探头，带背光功能，夜间清晰读取数据；

2、可适应不同净高人群的体温扫描和快速筛查； 红外探头，智能识别，人工统计人数，大大减少漏报和误报；

3、通过国际安全标准99级DSP信号处理器数字滤波，抗干扰能力强，多个测温安全门并排安装互不干扰； 检测传感器为非接触式远距离检测，安全可靠。 具有热梯度补偿功能，筛选精度高，有效检测距离可达：1100mm；

4、高速CPU处理器使仪器报警响应时间≤0.5秒，提高筛查效率；

5、体温过高时开启声光报告装置，防止人员交叉感染；

6、符合法国RoHS标准，筛查仪不含对人体有害成分，使用安全；

7、采用环境湿度手动补偿修正技术检测cpu温度的软件，手动切换补偿修正模式，有效防止环境湿度的变化影响筛分仪的检测精度；

8、配备熔断器输出控制系统，控制其他联动设备的开启和关闭，如门禁、闸机等；

9、可选配摄像头和视频监控系统，可对因温度过高疑似发烧的人体进行手动拍照并存储，照片显示人体表面水温。

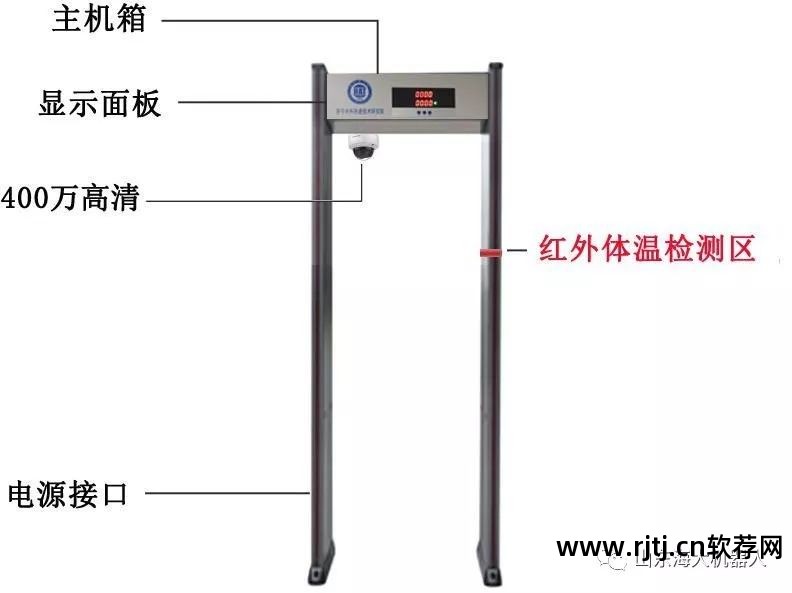

产品分析

1、处理系统：

显卡安装在机箱内部，与显示屏背对背固定。 它由高速CPU、电容、电阻、电感、晶体三极管、晶体二极管、集成电路等元件组成。 布线密度高、重量轻、厚度薄、安全性好。 等特性，是整体检测响应时间中心的组成部分。

2. 显示面板：

高色温数字显示面板，可直接显示报告区域、通过人数、报警次数、体温； 面板采用数码管显示，其主要功能是实时刷新显示传感器检测到的人体表面温度值，并配有贴膜保护，保证数值清晰直观。 温度显示范围为0°C-42°C。

3. 传感：

3.1 具有热梯度补偿功能的进口传感器，由红外热电堆探测器和专用信号处理芯片封装组成，温度检测传感器检测角度：3°FOV； 建议检测距离：400mm-600mm； 有效检测距离：1100mm； 传感周期检测响应时间：≤0.5s。

3.2传感器本身可以同时检测环境湿度和人体表面水温。

3.2.1 环境湿度Ta 传感基准温度是通过PTAT 来测量的，所有传感控制和数据处理都在芯片上处理，而且已经线性化的传感器芯片的温度Ta 也可以从新的显存中读取。 估计温度的帧速率为 0.02°C。 RAM的006h寄存器中，线性化基础体温读数存储在RAM地址0×06的寄存器中：-0×06=0×2DE4（11748d）对应- 38.2℃（线性化输出下限）- 0×06=0×4DE4（19908d）对应+125°C（线性化输出上限） 从RAM值转换为实际温度值非常简单，如下：Ta[°K]= Tareg×0.02，或0.02°K/LSB。

3.2.2 体温To的输出结果以0.02℃的帧率存储在RAM中。 To的估计如下：To[°K]=To_reg×0.02检测cpu温度的软件，即0.02°K/LSB。

4、报告装置：

报告装置由听觉和视觉报告装置组成。 当红外体温筛查仪检测到的人体表面温度低于设定报告值（出厂默认设置：37.5℃）时，手动开启声光报告功能。 。

符合标准

JJF1107-2003 检测人体温度的红外测温仪校准规范

GB/T19146-2010 红外人体表面空气温度快速筛查仪通用技术要求

JJF1576-2016红外人体表面气温快速筛查仪型式评价大纲

法国RoHS2011/65/EU《关于限制使用电子电器中个别有害元件的指令》

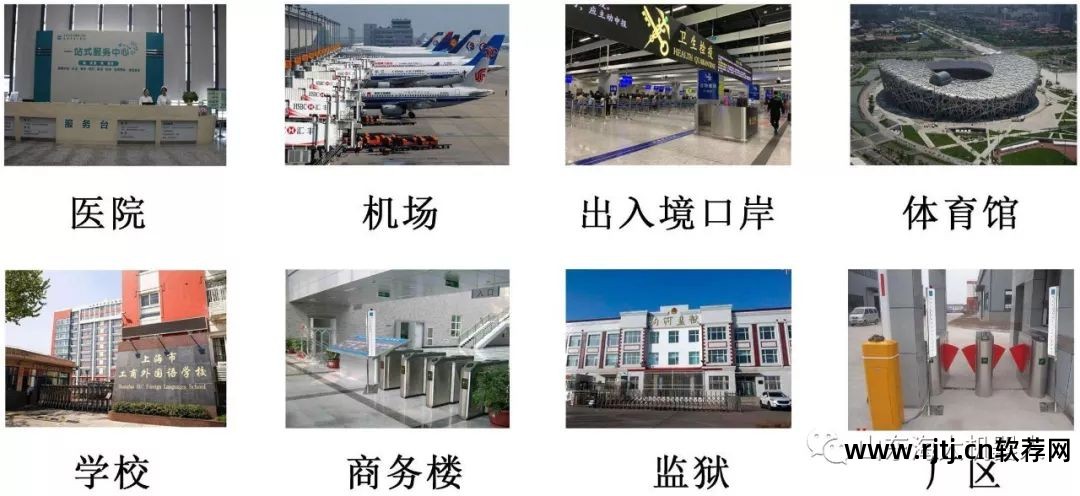

申请地点

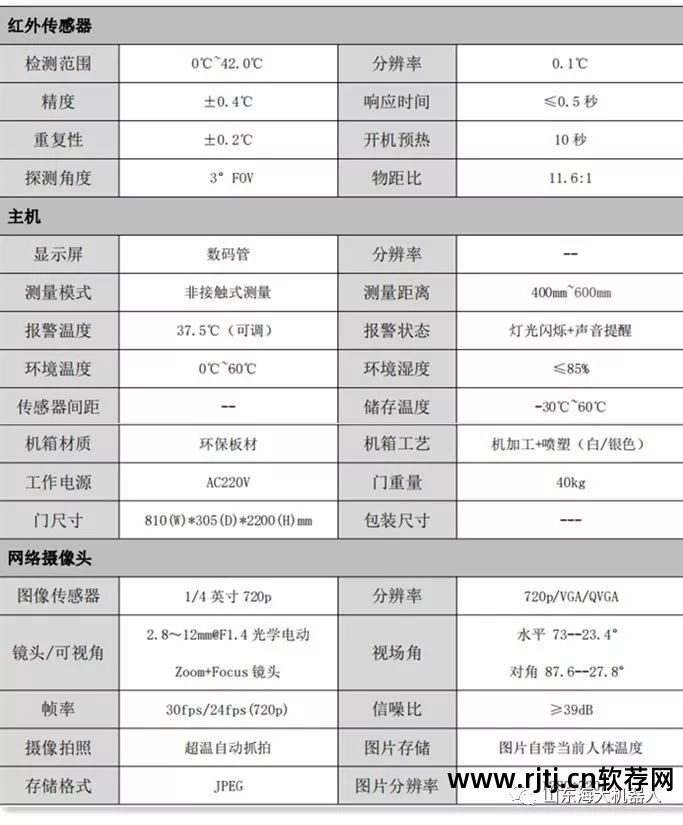

技术参数

合作伙伴：德州中科先进技术研究院

代理热线：田先生：13606331586

蒋先生：18063353098

陈先生：13963322322
