MDIJade是处理粉末XRD数据的重要软件，是搜索标准衍射数据的有力工具。 因此，它是物理和材料研究人员必备的软件之一。 在本文中，小编通过一个例子来简单介绍MDIJade，并讲解MDIJade最基本的使用技巧。

首先需要说明一下，小编使用的软件版本是MDIJade6.0。 由于个人设置或软件版本不同，以下截图可能与读者略有不同。

基本界面

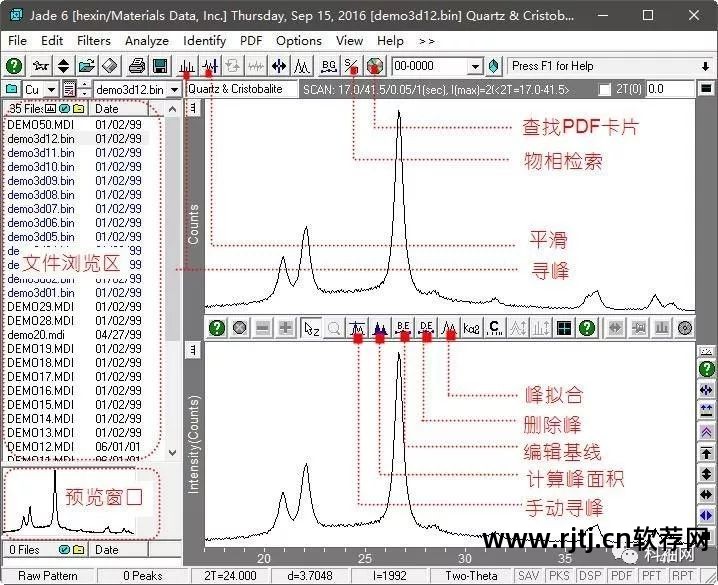

↑软件基本界面如上图所示。 软件打开界面的菜单栏已经涵盖了平滑、找峰、检索等常用功能。 其他一些比较复杂的功能也需要对软件进行一些比较复杂的设置，

小编这里就不深入介绍了。 如果以后有机会，我会和你一起学习。 本文涉及的内容基本可以通过上图标识的选项来完成。

例子

下面，小编以碳化硅（氧化铝）的衍射数据为例，介绍如何借助MDIJade软件对简单的衍射数据进行处理。 操作步骤为：平滑数据→减去基线→相位检索→数据导入→图像勾勒。

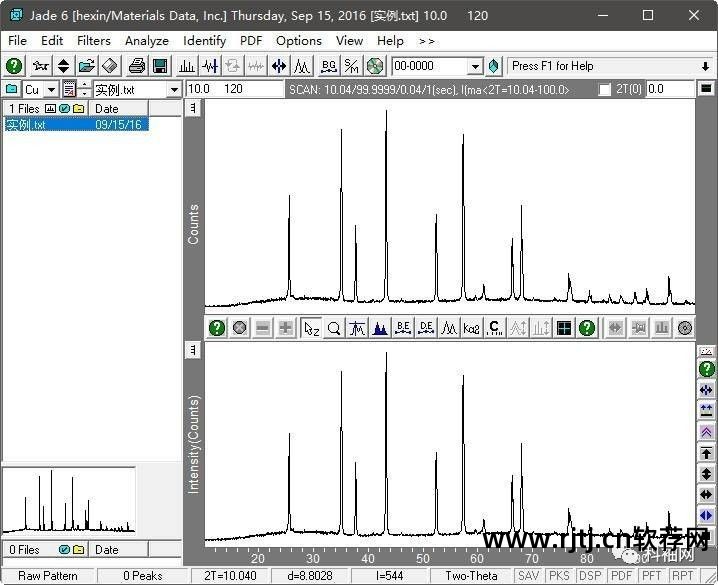

↑首先打开数据文件，界面如上图所示。 它可以通过“文件读取”或通过菜单栏中的文件夹图标打开。

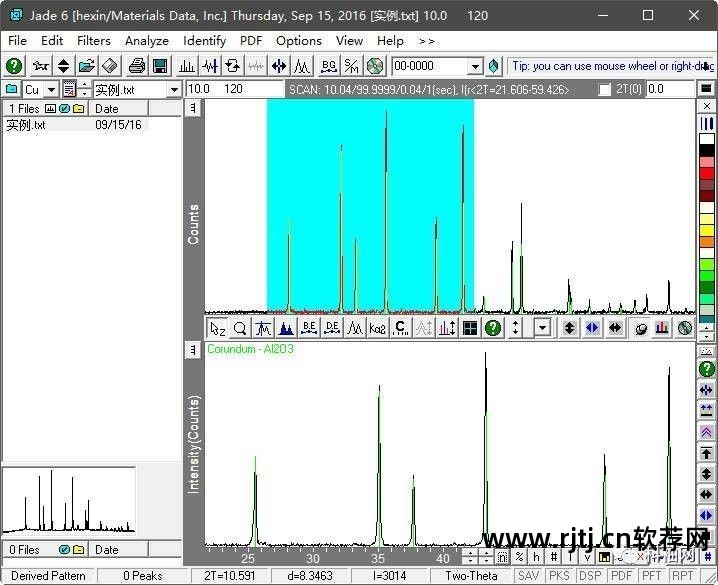

↑如上图所示jade6.0软件教程视频，数据经过平滑处理。 键盘选中下层区域jade6.0软件教程视频，红色选中区域的曲线也会显示在上层区域。 右击菜单栏中的图标，注意右键，打开对话框，连接滑轮，可以查看平滑效果。 图中粉蓝色曲线为平滑后的疗效，红色曲线为未平滑后的疗效。 将滑轮连接到合适的位置，然后点击图中的关闭，最后左键点击平滑按钮，应用平滑效果。

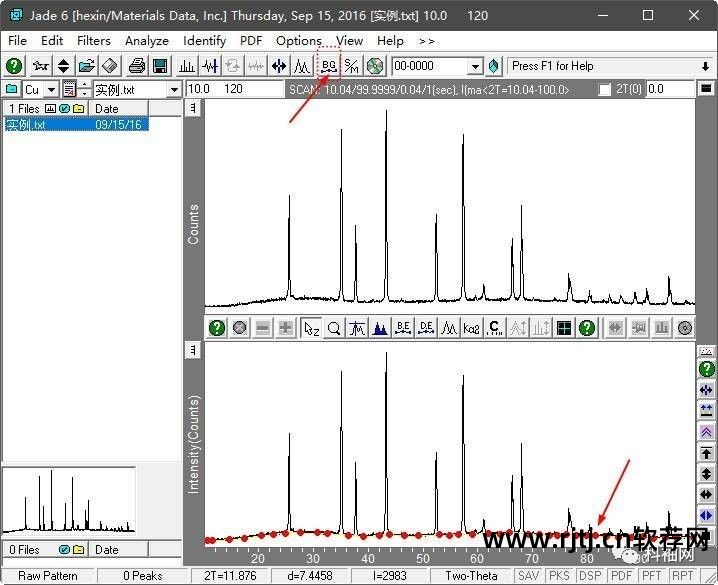

↑ 找到基线。 点击BG按钮，就会出现如上现象。 可以借助键盘微调黑点来调整基线。

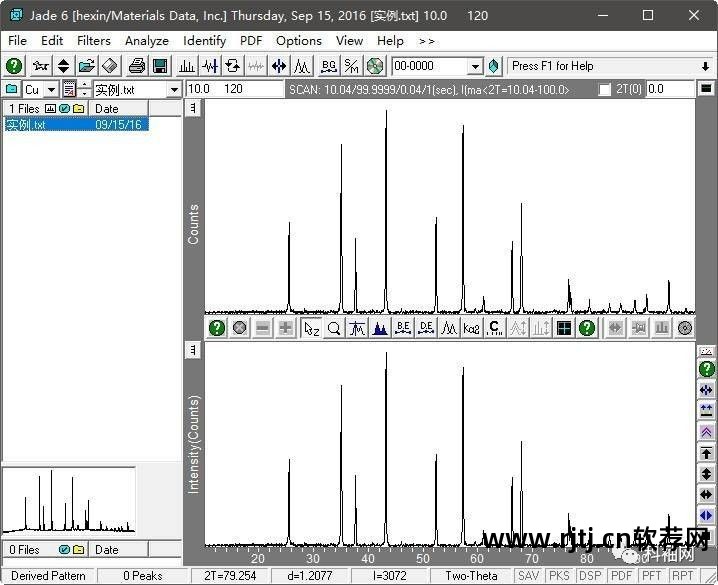

↑ 扣除基线。 基线确定后，再次点击BG按钮，基线将被手动支付。 出现如上所示的疗效。

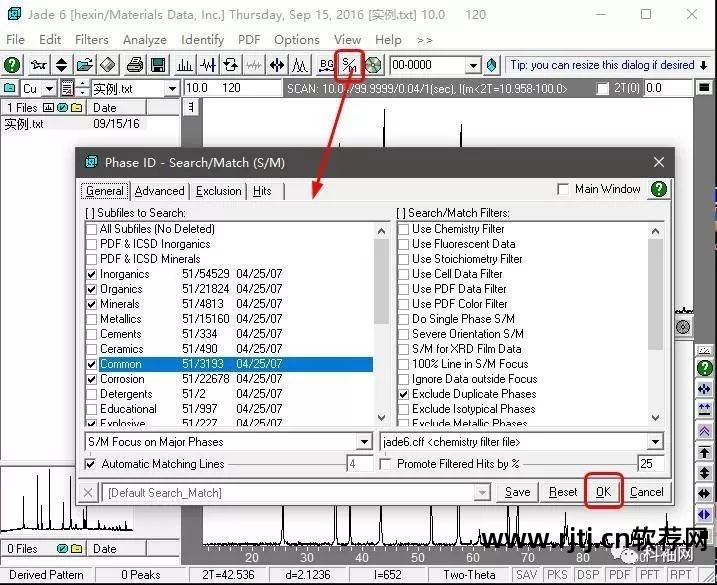

↑相位搜索。 右击S/M键，会出现上图所示的相位搜索匹配界面。 选择对应的数据库，点击确定，软件会进行手动检索。

↑搜索结果。 该软件将通过比较给出最匹配的结果。 由于小编举的例子是碳化硅，所以小编这里直接查看第三条搜索结果。 对应标准PDF卡片的波峰直接在上图中标出（白色竖线）。 至此，检索成功。

在这里，需要说明的是，当我们不知道自己样本的成分时，如果几张牌的匹配度很高，我们就需要用其他的测量方法来进一步确认真实的结果。

勾选后，点击上图中的回车按钮，返回右图主界面↓

↑ 标识峰值。 上图中，通过调整右下角的n、h等键盘可以显示峰值信息。

此时我们就可以导入处理后的数据了，对应的操作是：file-save-primarypatternastxt。 然后手动将数据保存到软件安装目录下的date文件夹中。 有了这些数据，就可以在origin中绘制了。

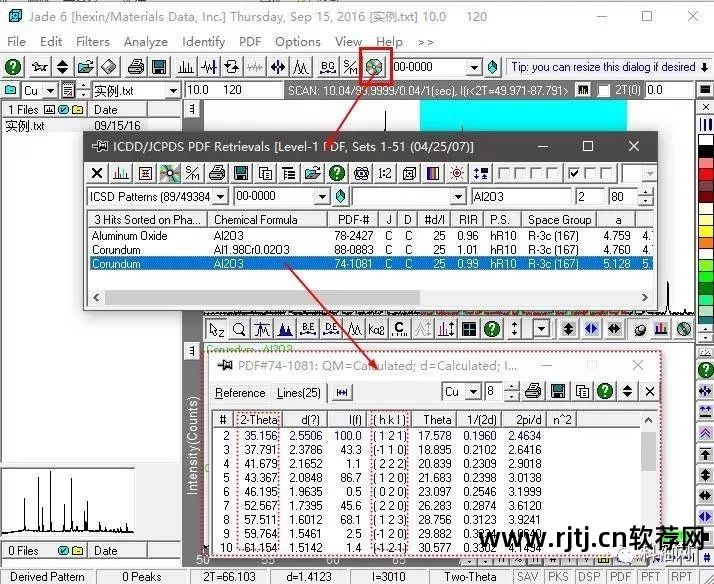

↑ 标准衍射数据视图。 检索完成后，点击光盘图标打开标准衍射数据。 保存为txt数据后，就可以使用origin来画图了。

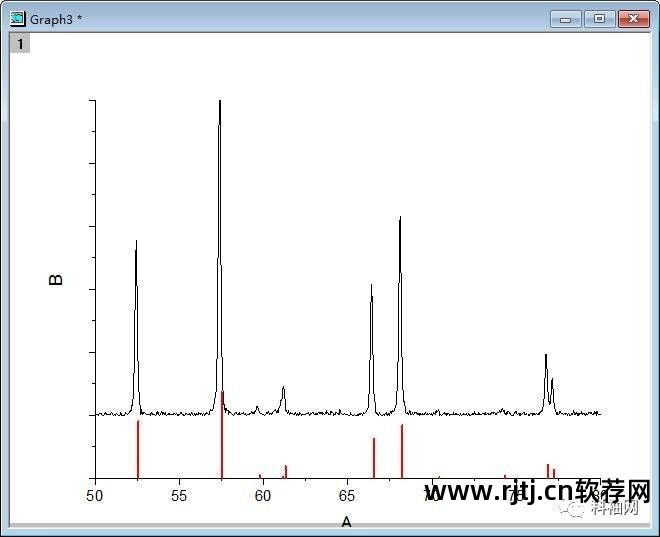

↑ 绘图。 借助origin可以将导入的衍射数据和标准数据进行简单的绘制，得到上图的效果。关于粉末XRD的详细绘制过程，读者也可以参考我同学的文章

至此，我们已经借助MDIJade完成了衍射数据的简单处理。 至于MDIJade更高级的应用和操作，Jade的所有核心技巧都在下面的180篇文档中涉及到。
