VESD实时在线静态监测系统

一、产品概述

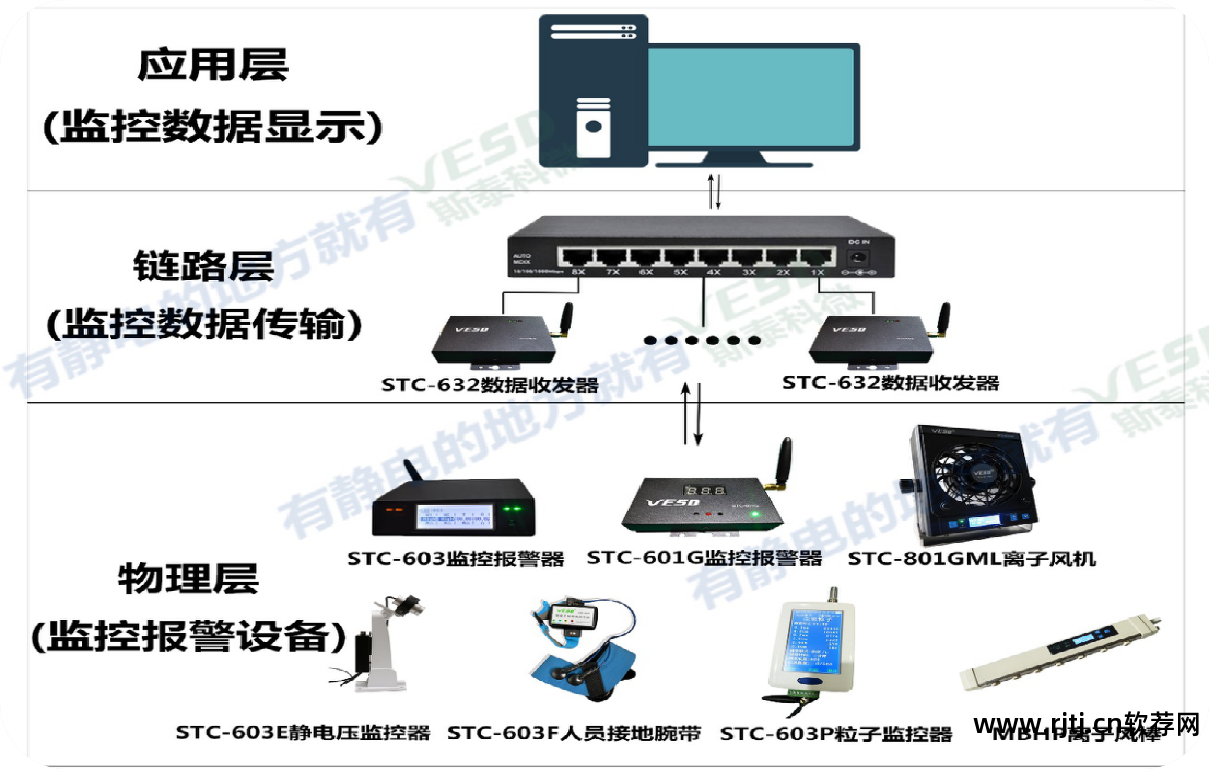

静电监测报道-ESD在线防静电监测系统-静电接地桩-ESD咨询培训-工业静电消除器厂家--珠海思达微科技有限公司采用高性能MCU和高品质MAX485芯片设计，可以使用无线也可以以有线的形式连接到配套的STAK micro VESD静电监测系统 或4路设备和1路工作台垫，1路主相线接地情况可以记录、保存和保存查询，便于集中管理和数据分析。

二、规格参数

工作环境湿度0∼50℃，相对温度20%∼85%RH

工作电流 AC/DC9∼12V

工作电压指带电阻 750K∼35MΩ (±20%)

表垫电阻 100MΩ±20%

(10-100MΩ可出厂设定)

设备电阻0-50Ω，默认4Ω

材质碳钢

尺寸 73mm*46mm*H32(mm)

三、STC-604面板说明

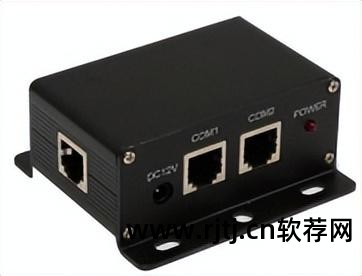

1、如右图，DC1212V为电源插头，两侧有“Power”电源指示灯，两侧各有两个RS485插座，一共可以监控4个指带。 指带报警器连接标准8芯网线。 设备监控是卡扣式连接； 后置COM口为有线连接插座。

STC-604W 一拖四指显示器

2、后接线柱，右侧的槽口标有“M”，为焊盘接地端； 标有“G”的为相线/设备接地端子； 两侧螺母孔为静电监测报告接地端（正常使用必须接地）。

4.安装说明

打开外包装并在安装前根据清单确认产品的完整性。 将显示器固定在工作台上合适的位置。

1、静电接地线的安装

用螺栓将静电接地线的外露铝线连接到STC-604前端的接地螺母孔电压监测仪软件，静电接地线的另一端连接到生产线的接地支线上。

2、设备接地线（G）的安装

用螺栓将设备地线裸露的铝线连接到STC-604端子的“G”端，另一端连接到生产线上的设备地线端子。

3、安装工作台垫监控线（M）

在工作台上安装监控线，用螺栓将接地组件的裸铝线连接到STC-604端子的“M”端，另一端扣在工作台上。

五、操作指南

1、开机：STC-604安装好后，确认设备接地（G端）良好，将电源适配器插入STC-604的“电源”插孔。 将此设备加入监控系统（出厂前已设置好ip和通道），等待图标变绿即可上线电压监测仪软件，然后对人体脚踝带回路和设备接地回路进行内阻/工作台垫可以被检测到。

2、如果STC-604上线后图标为白色报状态，请重新检查接地回路是否接地良好； 如果指带适配器座有声光报案，请重新检查指带是否佩戴好。

3、如果不监测工作台垫的接地回路，用短线将工作台监测线（M）与设备接地端（G）短接。 此时图标显示为红色。

4、连接系统后界面简介（详见ESD.RTS软件说明）。 连接系统后，检查界面上的设备数量是否与实际安装的设备数量一致，设备位置是否匹配。

六、注意事项

1、产品安装使用过程中，必须确保设备的地线良好接地，否则产品无法正常工作。

2、STC-604产品出厂前均经过严格测试检验，性能稳定，全碳钢外壳，抗干扰能力强。 如因使用不当或操作人员造成的其他损坏导致产品不能正常使用，请交由供应商或厂家维修，切勿自行拆卸维修。
