每个嵌入式系统都包含两个主要组件：硬件和固件。 如果没有硬件和组件，您的开发板将无法正常运行，但是，嵌入式系统固件也是应用程序的基础。 设计嵌入式系统需要从两个方面着手，因为硬件设计和固件在本质上是相互关联的。 今天的设计人员比以往任何时候都更加协作，因此他们需要正确的设计工具和流程来共享所有设计数据以及嵌入式固件代码。

在 AltiumDesigner 中设计新的嵌入式平台时，您可以使用 DigiPCBA 的功能来存储、共享和跟踪新的系统固件版本。 这允许您将系统代码与 PCB 设计数据和制造数据一起存储。 下面将介绍如何使用DigiPCBA分4步完成所有嵌入式系统固件和硬件设计任务。

01

DigiPCBA 上的嵌入式系统固件

得益于 DigiPCBA 的共享和协作功能，人们现在可以轻松共享一系列设计数据，包括嵌入式固件的代码。 您可以通过以下方式使用 DigiPCBA 工作区将固件文件添加到共享项目。

02

将固件代码导出到您的项目

为了将固件添加到 AltiumDesigner 项目，您需要使用 DigiPCBA 工作区和一些外部工具来查看和访问数据。 我将展示一个新的电源转换产品项目的示例。 在此示例中，固件、PCB、原理图、库和组件被推送到我的 DigiPCBA 工作区中。

下面的示意图显示了我在 AltiumDesigner 中模拟的电源转换器设计。 它是电源系统设计的一部分，将使用在 TISoC 上实现的控制环路。 该项目所需的其他原理图和一些组件显示在屏幕两侧的项目窗格中。 实际上项目目前存储在本地，一旦我们将项目推送到您的 DigiPCBA 工作区，我们就可以开始向项目添加固件。

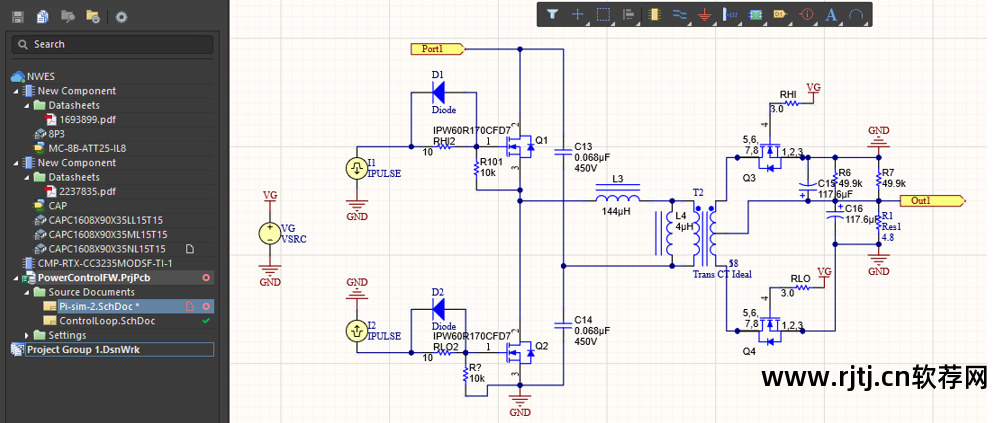

控制回路项目中的电源转换器仿真原理图

为了将固件添加到项目中，您需要在 DigiPCBA 工作区的项目文件夹中创建一个子文件夹。 如果您在网络浏览器或 AltiumDesigner 中导航到您的工作区，您可以右键单击项目文件夹并选择“添加文件夹”选项。 右图显示了通过网络浏览器在我的 DigiPCBA 工作区的 PowerControlFW 项目文件夹中创建新子文件夹的位置。 您需要创建一个“通用文件夹”，您可以通过该文件夹上传项目所需的任何文件。

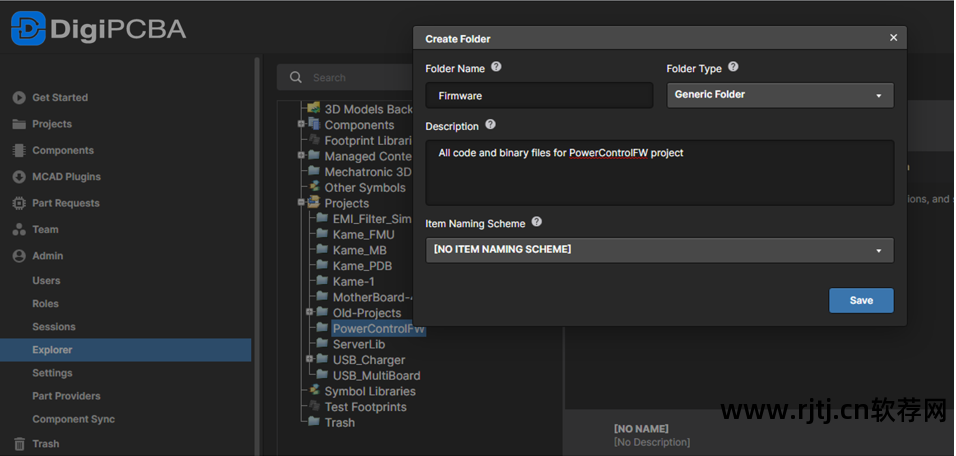

在现有项目中为 Embedded System Firmware 创建一个新文件夹

请注意嵌入式系统软件教程，任何拥有项目编辑权限的人，包括您的固件开发人员，都可以访问项目文件夹并根据需要为固件数据、部件或其他设计数据创建子文件夹。 这就是我在显示固件开发人员通过 DigiPCBA 工作区访问项目数据的示例中的做法。 如果您计划在另一个项目中重复使用固件数据或其他数据，您还可以创建一个新的顶层“公共文件夹”。

03

添加固件文件

在项目中创建新文件夹后，可以使用浏览器将数据添加到项目的 DigiPCBA 工作区。 您不需要创建特定的文件类型。 您可以在浏览器中单击“添加项目”，然后将固件文件拖到“创建新项目”对话框中。 右图显示了我的新条目的名称，它将包含 5 个文件（4 个代码文件和 1 个 zip 文件）。

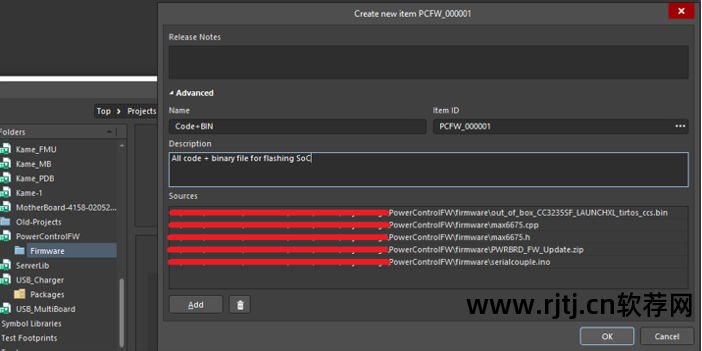

上传固件数据

上传完成后，您将在 DigiPCBA 工作区中看到该文件（见下文）。 此时，您可以与协作者共享项目，以便他们可以访问您的设计文件。 然后合作者可以从 AltiumDesigner 或通过他们的浏览器访问固件数据。

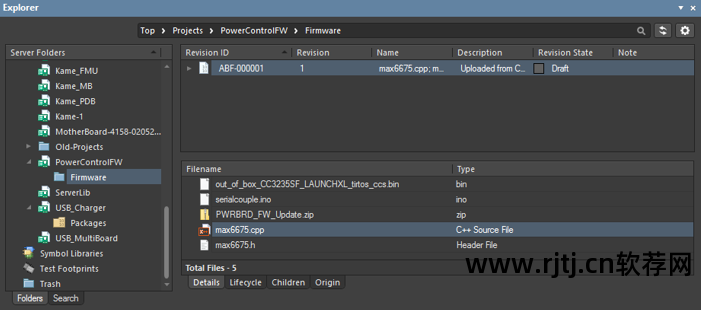

我的项目文件夹中的固件数据

嵌入式固件工程师可以立即将此文件从“浏览器”下载到他们的本地计算机。 右键单击资源管理器下半部分的文件版本，然后选择下载所有文档。 工程师可以立即在他们的本地计算机上打开其中一个文件（只需右键单击一个条目并选择头文件和 .CPP 文件的“查看”选项，即可立即在 Visual Studio Code 中打开这些文件之一嵌入式系统软件教程，如下所示并开始编辑）。

头文件（headerfile）即时导出VisualStudioCode

04

共享代码和跟踪版本

二进制补码数据文件在这里起着至关重要的作用，因为它将被闪存到电源控制器的 SoC，而固件开发人员可能需要使用其他文件根据原理图设计进行代码更改。 将此工具放在一个地方可以提高工作人员的工作效率并提供对设计数据的快速访问。 固件设计人员可以看到特定部分之间的确切联系并开始更改相应的代码，同时还可以确保在版本控制系统中跟踪版本。

无论您是远程工作还是在办公室与设计团队一起工作，AltiumDesigner® 和 DigiPCBA 平台都将帮助您更好地协作和共享。 使用 Altium，您可以在一处获得嵌入式系统固件开发和 PCB 设计所需的所有工具。
