我们的PLC经常会遇到忘记密码需要恢复出厂设置这样的现象。触摸屏也是如此。以下情况也需要恢复出厂设置：

1. 设备在更新操作系统过程中突然断电。

2.设备操作系统缺失。

3、设备的控制面板设置了密码，密码忘记了。

接下来分享一下smartline第三代妙控面板的恢复出厂设置；

首先，您需要下载恢复出厂设置文件包。（回复：源程序，可用）

需要准备U盘，U盘的基本要求如下：

基本要求：

U盘格式必须是FAT32；

建议使用16G以下的U盘；

推荐使用USB2.0版本的U盘；

脚步：

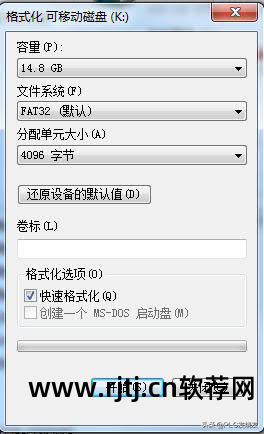

低格U盘。 U盘需要格式化为FAT32，分配单元大小可以是4096或8192字节。如图1所示

macd指标参数原始设置_软件还原原始设置_易速还原原始密码

图一：U盘空间分配

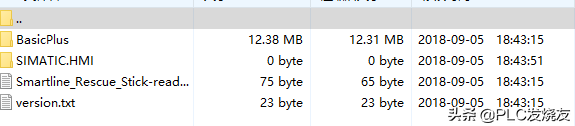

2、将文件“BasicPlus_Recue_System.zip”解压到U盘根目录下软件还原原始设置，如图2：

macd指标参数原始设置_软件还原原始设置_易速还原原始密码

图 2：解压缩文件

3、将镜像文件（文件类型为.fwf）复制到U盘以下路径：SIMATIC.HMI\Recovery\

macd指标参数原始设置_软件还原原始设置_易速还原原始密码

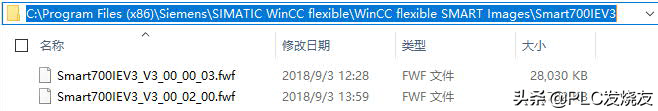

4、Smart700IEV3镜像路径如右图：

软件还原原始设置_易速还原原始密码_macd指标参数原始设置

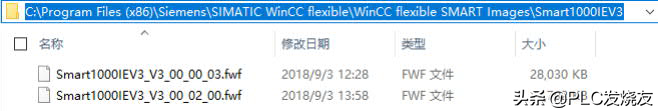

5、Smart1000IEV3镜像路径如右图：

易速还原原始密码_macd指标参数原始设置_软件还原原始设置

注意：所有V3版本镜像均可恢复出厂设置，但为了使用新功能，建议使用高版本镜像V03_00_02_00。

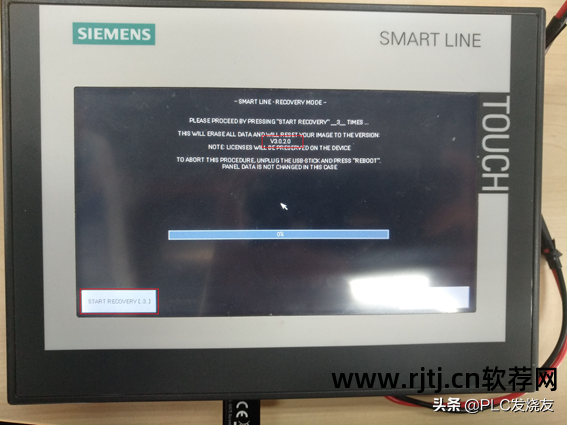

6、关闭HMI设备，将U盘插入HMI设备的USB口，打开HMI设备电源，上电后显示SIMATIC HMI界面，立即卡顿几秒，然后进入恢复出厂设置界面，会显示要恢复的镜像的版本号，如右图

macd指标参数原始设置_易速还原原始密码_软件还原原始设置

7、点击图片左下角的“STARTRECOVERY”按钮三次，开始恢复出厂设置软件还原原始设置，如右图所示。

macd指标参数原始设置_易速还原原始密码_软件还原原始设置

8、进度条到100%后，取出U盘，点击右下角“REBOOT”按钮，触摸屏会重启并进入操作系统。至此恢复出厂设置成功。
