1 概述

CASS是在绘图软件AutoCAD的基础上开发的专用检验绘图软件。 CASS软件是云南北方数字科技有限公司基于AutoCAD平台开发的一套集地形、地籍、空间数据建库、工程应用、土方计算等功能于一体的软件。 一个集成的软件系统。

2、数据通信

野外使用带记录模块的全站仪进行野外检测记录，然后全站仪与计算机通过CASS通讯软件进行通讯。 在通信过程中，通信参数必须保持一致。 最常用的参数是：合约ACK/NAK，通信端口COM1，码率9600，数据位8，停止位1，验证无。 通常只传送坐标数据，有时也会传送检测数据。 数据通讯完成后，需要检查是否有坏数据，如果有，删除坏数据，然后将通讯数据转换成CASS坐标，并以文件名保存。

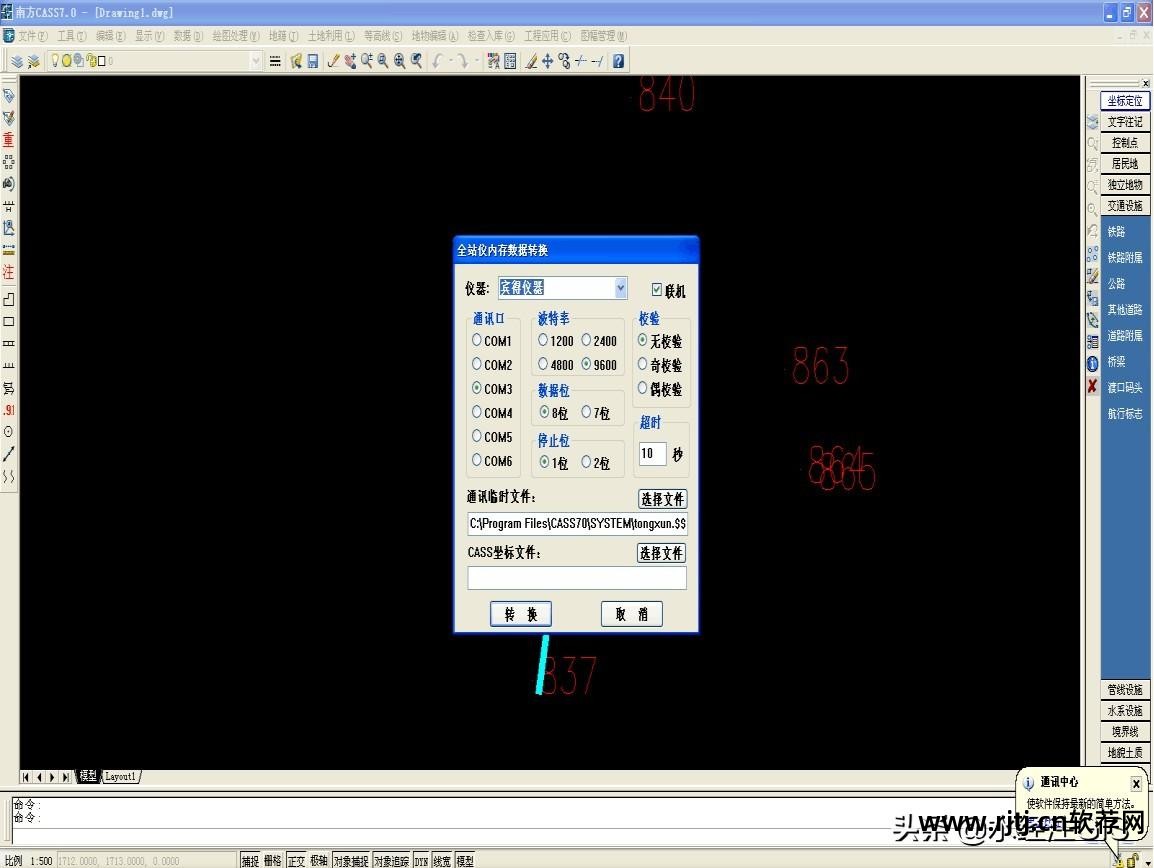

数据通信设置

3、展览的高度

打开CASS，点击标题栏的绘图处理，点击其子目录下的展览高程点，找到CASS坐标文件展开点。 测量田间的点数，并显示点数。

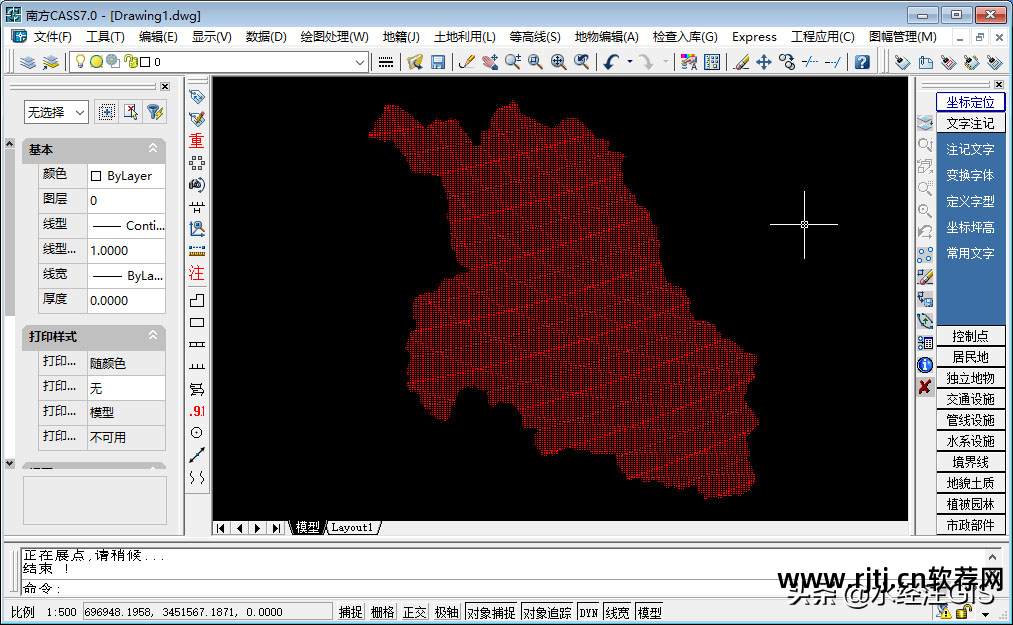

高程数据采集

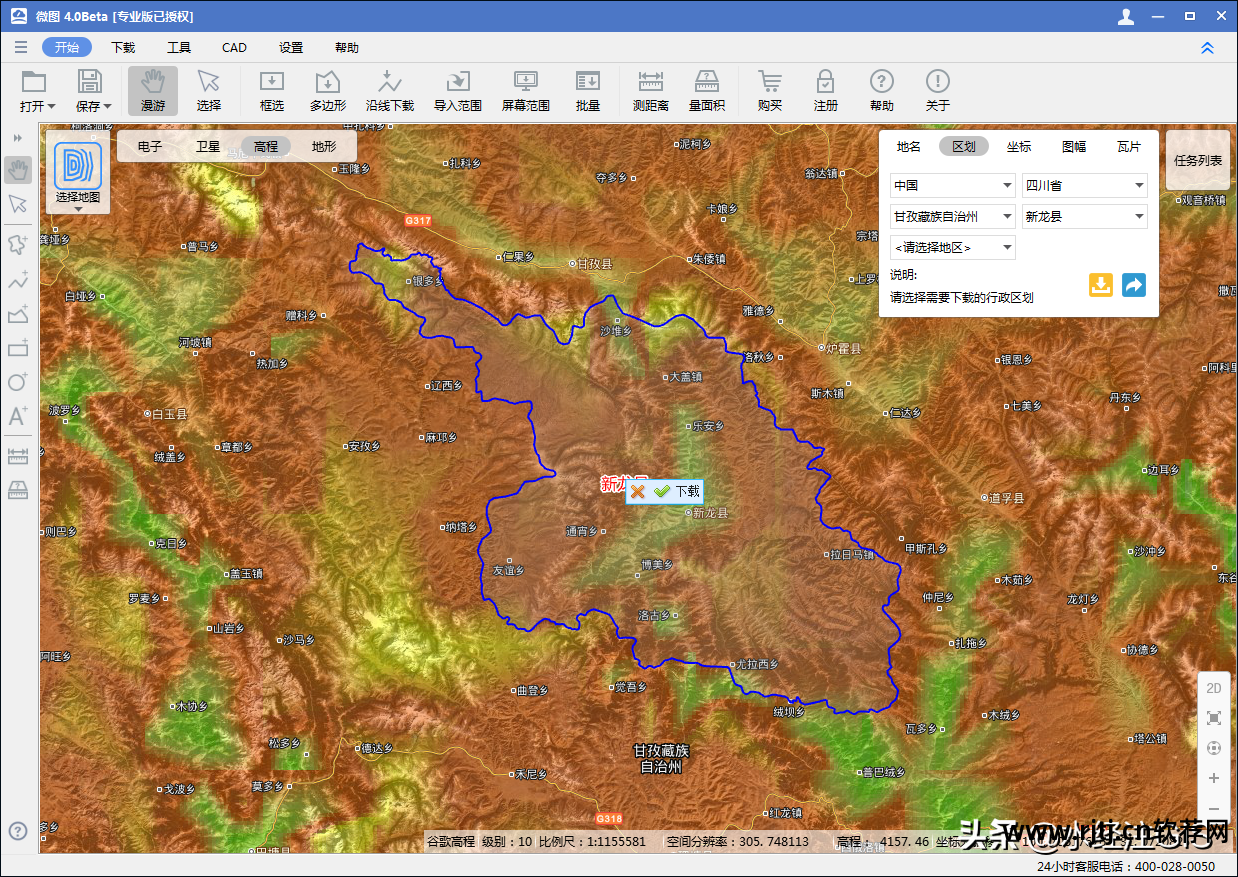

（私信回复“微图4.0”获取高程数据下载表）

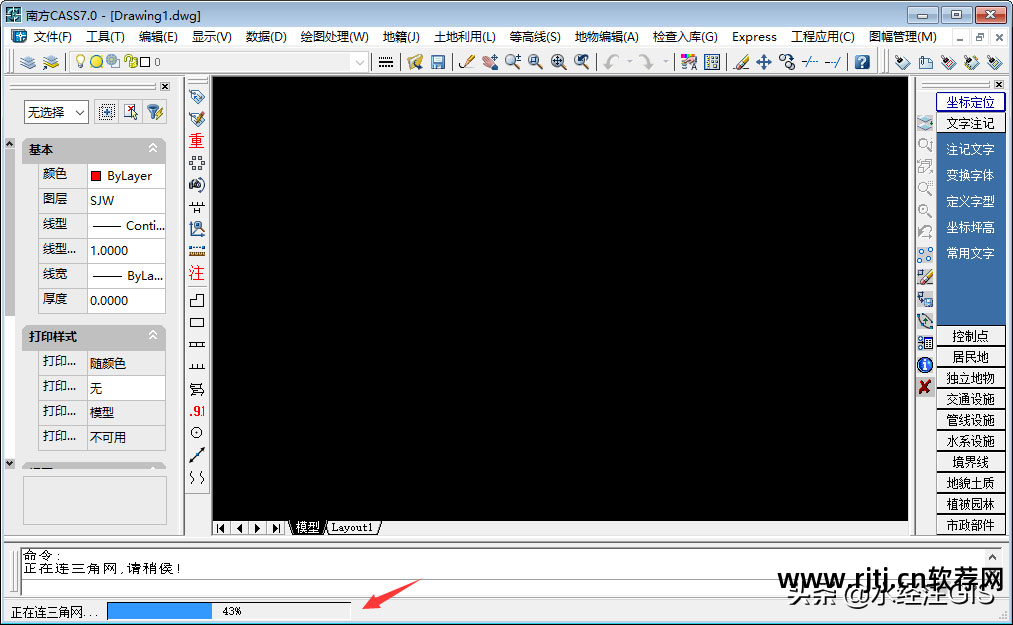

建立三角测量

高点

4.连接

即根据野外草图，利用CASS工具和符号将连接点连接起来，以反映测区的真实地形。 什么是房屋、道路、水线、输电线路等。使用屏幕菜单中的不同命令来制作不同的地物。

另外，在连接过程中要注意陡峭的连接。 在拟合陡峭的连接时，坡度线往往在两侧运行。 连接陡坡的时候要多点几个节点，尤其是在陡坡的拐弯处，这样才能很好的控制坡线的走向。

应用场景

采集野外数据时绘图软件教程，按照某条轨迹的顺序进行。 如公路、河流、运河、航道等地物。 在办公室画画的时候，需要按照采集到的轨迹顺序进行画画。

轨迹序列绘图

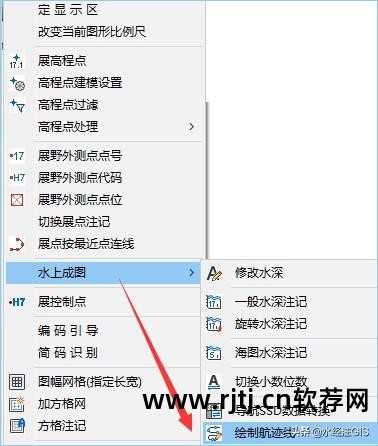

点击菜单“绘图处理-水体测绘-绘制轨迹线”，选择坐标文件，即可完成绘图。 40000+测点，完成时间不到一秒。 快来体验吧。 上次不需要手动输入点号和更改坐标文件即可连接。

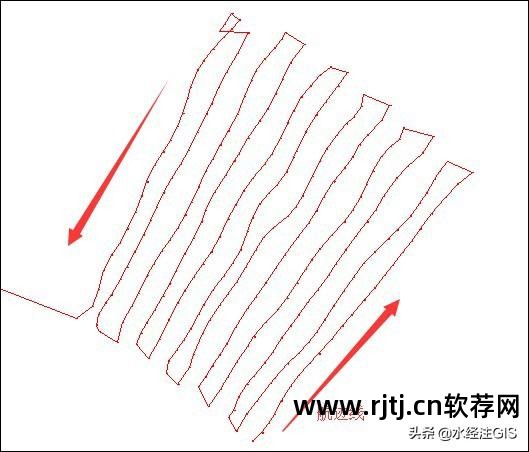

绘制轨迹图

5.借助快捷键

据统计，在操作笔记本时，最快的操作方式就是使用快捷键。 因此，在绘制图形时，尽量记住并使用快捷键，左右手都起作用，从而提高绘制图形的速度。

当你想在绘图中执行某个命令时，可以用右手直接输入该命令的快捷键（光标不需要移到命令行），然后用鼠标右键单击你的手指，这与用键盘上的左键单击命令图标一样。 例如：要执行联通命令，可以用右手输入“M”（在命令行输入命令时不区分大小写），然后双手点击鼠标右键就可以执行联通命令。

常用命令快捷键如：倾斜“O”、填充“H”、剪切“TR”、延伸“EX”、写入块（不同图形文件中使用的块）“W”、多行文字“T” , 舍弃（退一步操作）“U”，实时平移“P”，创建圆弧“A”，线“L”，窗口比例尺“Z”，爆炸“X”，创建圆“C”，创建块“B”，插入块“I”；常用切换键如：捕捉“F3”、正交“F8”、极轴“F10”、物体跟踪“F11”等。

6.绘制等高线的两种方法

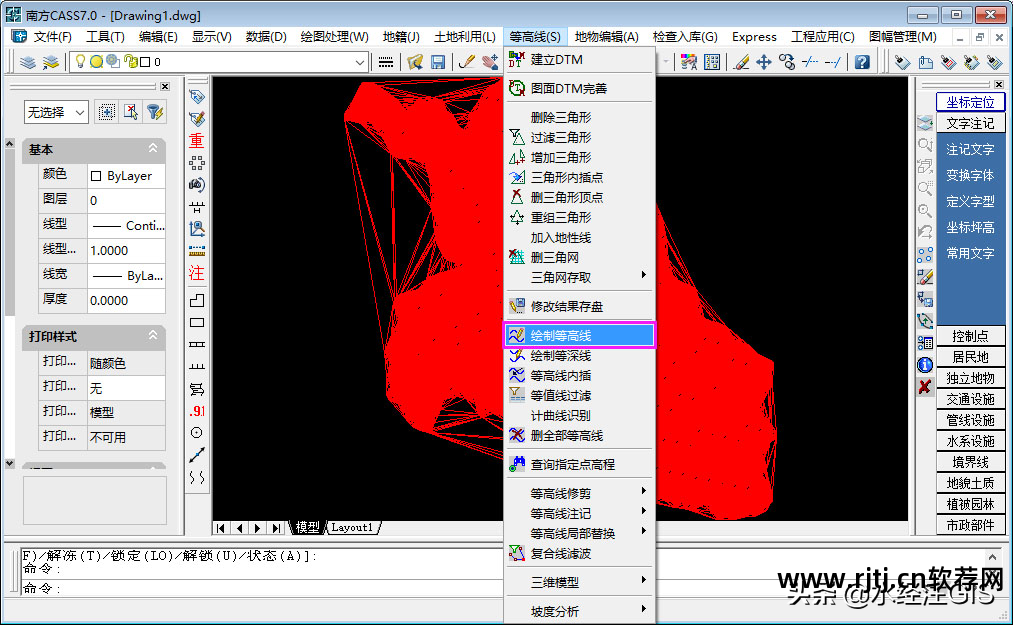

(1)CASS是根据测点手动生成的，在地形不是很复杂的情况下比较实用。 方法如下： 点击标题栏中等高线下的子类，从曲面构造DTM 命令，有两个命令： (1) 选择区域的边界。 (2) 直接选择高程点和控制点。 选择其中之一来构建三角网络。 之后，点击标题栏等高线下子目录下的轮廓命令。 选择 Cubic Fit 命令，以便手动绘制等高线。 复合线特别容易发生拉动变化。

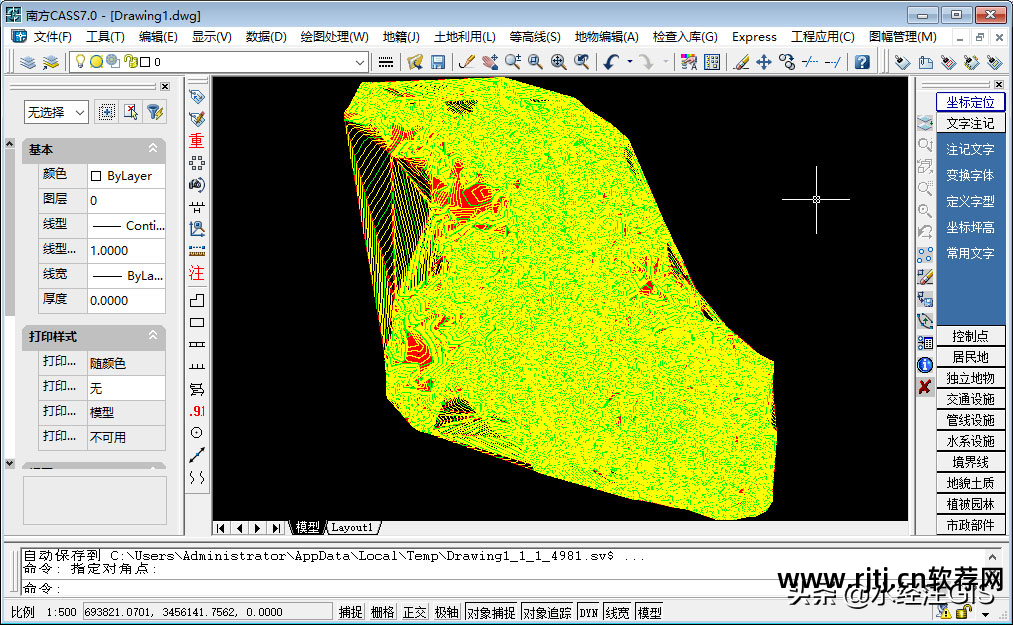

生成轮廓

生成轮廓

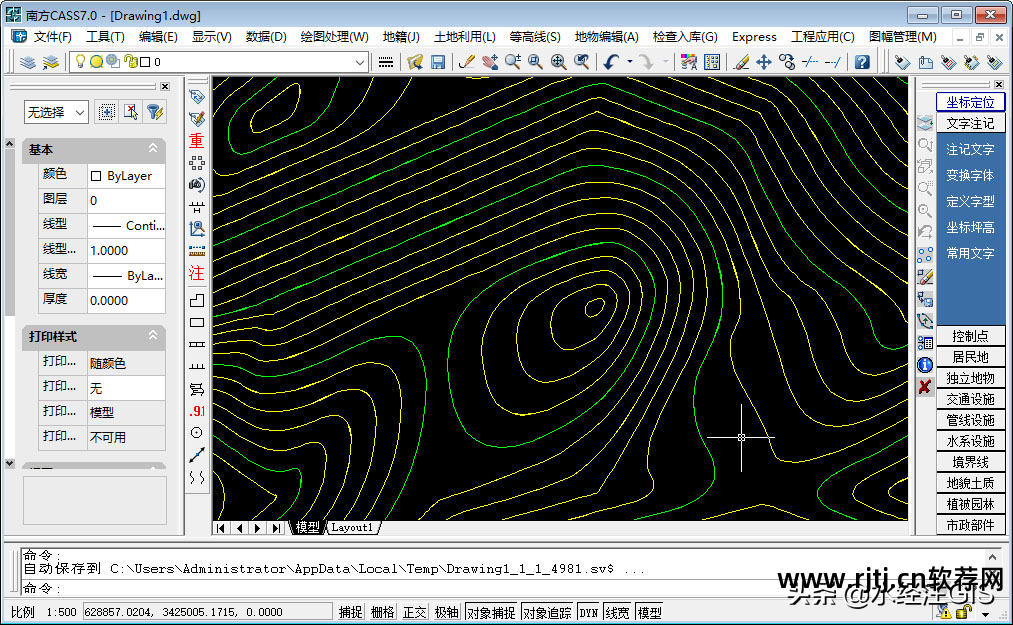

轮廓生成完成

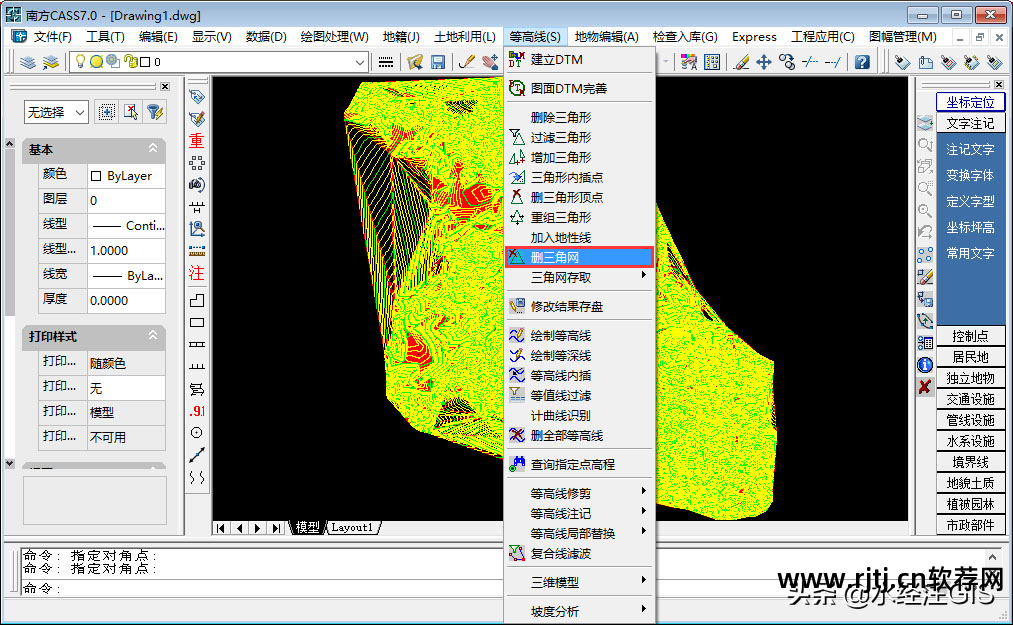

删除三角剖分

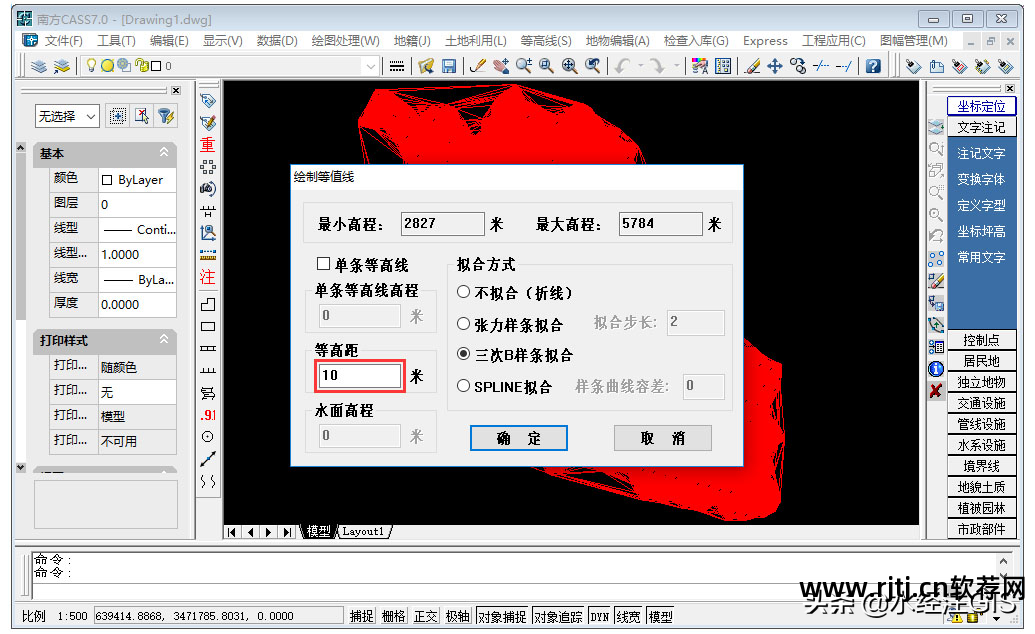

生成轮廓

(2) 手工画等高线：等高线在画草图的时候会手动拟合，线体节点多，改起来很麻烦。 我一直在寻找一种更好的方法来使绘图中的轮廓更改变得非常简单。

方法如下：绘制等高线时不要直接使用等高线工具，而是使用复合线工具来绘制等高线，因为复合线特别容易带动变化。

绘制等高线后，可以批量拟合复合线，然后给拟合后的复合线加上等高线属性。 这样画出的轮廓线非常贴合，非常漂亮。

7.手动保存文件

CASS在使用过程中有手动保存文件的功能，如果在使用过程中应用不当，发生致命错误时文件很容易丢失，所以一定要注意使用手动保存功能。

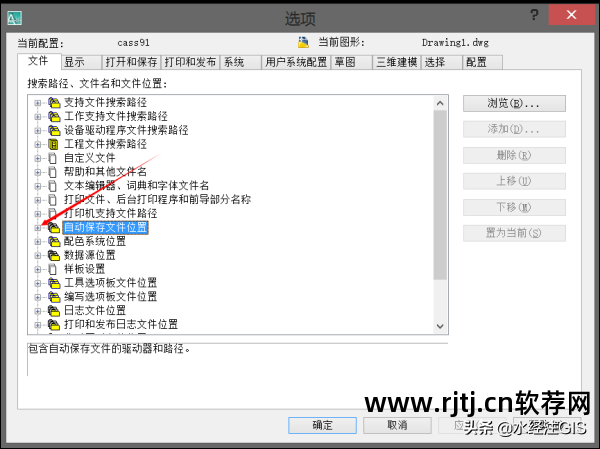

文件手动保存

8.总结

北卡的功能还是很强大的绘图软件教程，在数字测绘方面也足够专业，可以满足我们检测行业的需要，但也有不足之处。 减少了很多专用工具和符号，给数字检测和测绘带来了极大的方便。 但是在应用中有很多注意事项和方法，正确使用这些工具和方法可以达到事半功倍的效果。

最后整理一下CASS的安装包和安装教程。 需要男伴的，请私信回复“北方cass”获取。
